Программа для составления схемы земельного участка

Первым и самым главным документом в процессе получения земли является Схема расположения земельного участка (План расположения земельного участка).

Этот документ Вам понадобится для того, чтобы предварительно зарезервировать земельный участок и начать процедуру по предоставлению его Вам в собственность или в аренду.

Вместе со схемой в администрацию подается заявление о предварительном согласовании земельного участка.

Многие считают, что сделать схему может только специально обученный кадастровый инженер.

Это – заблуждение, которое может послужить препятствием к активному поиску и получению земельного участка.

На самом деле Схему расположения земельного участка можно составить самостоятельно.

Для составления плана земельного участка Вам понадобится немного времени, портал Росреестра и ознакомительный (бесплатный) вариант программы АГРО 7 (может быть версия, актуальная на момент прочтения этой статьи).

А Ваши расходы по составлению схемы участка составят 300 рублей.

Пройдем несколько шагов. В конце пути у Вас на руках окажется готовая схема, благодаря которой и Вы станете намного ближе к получению Своего участка земли:

Шаг первый: Получите кадастровый план территории.

Кадастровый план территории понадобится для составления схемы земельного участка.

Получить Его можно не выходя из дома. Зайдите на сайт Росреестра в раздел получение сведений из ЕГРН и подайте запрос на получение кадастрового плана территории.

Для подачи запроса через сайт Росреестра Вам понадобится номер кадастрового квартала, на территории которого Вы выбрали себе свободный участок, и сумма 300 российских рублей.

Подробно изучить как находить свободные земельные участки можно из первой части нашего руководства по получению земли у государства.

Кадастровый план территории Вы скорее всего получите на следующий рабочий день после подачи и оплаты запроса. Росреестр должен прислать Вам уведомление и Вы сможете скачать кадастровый план территории.

Шаг второй: Скачайте ознакомительную версию программы Арго 7.

Файлы с кадастровым планом территории, полученные от Росреестра, Вы должны открыть с помощью программы ознакомительной версии программы Арго 7 (скачивайте версию, актуальную в момент прочтения этот статьи).

Для составления Схемы расположения земельного участка Вам достаточно будет ознакомительной версии, так как все инструменты необходимые для этого в ней есть.

Скачать программу можно на сайте разработчика: http://new.argogeo.ru/

Шаг третий: Загрузите кадастровый план территории в программу Агро 7 и составьте схему земельного участка.

Выполните следующие манипуляции:

1) Откройте программу и нажмите на кнопку «Создать новый чертеж».

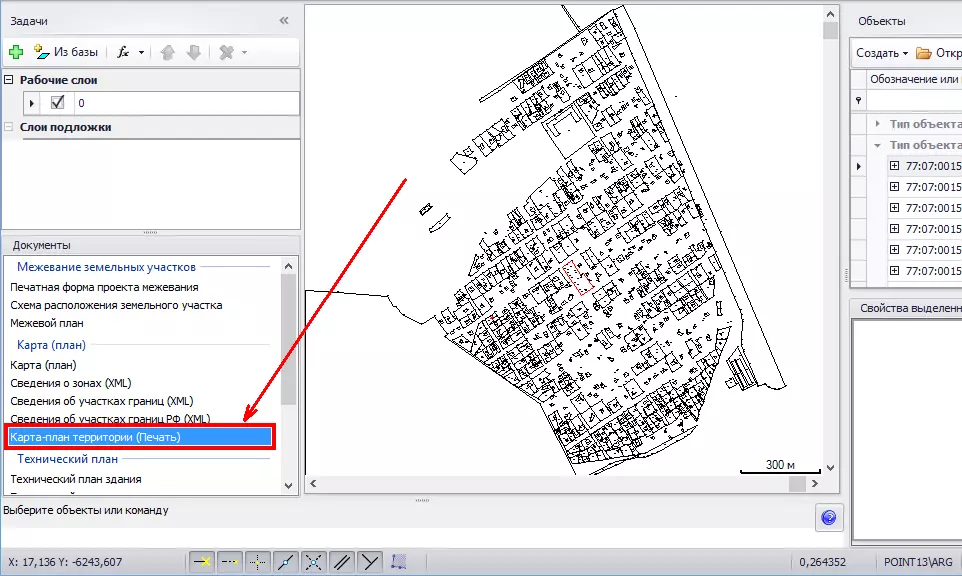

2) Загрузите кадастровый план территории в программу Арго 7 и нажмите на кнопку «Добавить в чертеж».

3) Найдите на кадастровом плане территории кадастровый квартал, на котором располагается нужный нам земельный участок.

Кадастровый квартал выделен цветной линией, Вы сможете его легко найти.

4) На плане земельного участка загрузите топооснову, для того чтобы отобразилась карта со спутника со всей инфраструктурой.

Для этого прямо из программы выбираем растровую подложку для нашего кадастрового квартала, и она автоматически будет отображена на нашем чертеже.

5) Обведите по точкам контуры участка на карте.

После того как Вы отметите точками контуры участка, программа автоматически рассчитает его площадь и отобразит координаты всех точек.

Данные координаты Вам необходимо указать в шаблоне заявления о предварительном согласовании предоставления земельного участка, которое будете подавать в администрацию.

6) Оформите Схему расположения земельного участка в окончательном виде.

Для этого выделите цветом выбранный земельный участок, скопируйте картинку и вставьте в шаблон схемы.

Заполните таблицу со значениями координат точек, укажите на схеме номер кадастрового квартала, кадастровые номера смежных участков, площадь участка.

Шаг четвертый: Заполните Заявление о предварительном согласовании предоставления земельного участка.

Используя готовый шаблон, составьте заявление о предварительном согласовании предоставления земельного участка.

Для того, чтобы процесс о предоставлении земельного участка был запущен, подготовленную схему (план) земельного участка приложите к заполненному заявлению о предварительном согласовании предоставления земельного участка и подайте все документы в администрацию. Через 30 дней Вы получите ответ.

Заключение.

Как было отмечено ранее, считается, что подготовку плана земельного участка нужно выполнять кадастровым инженерам.

В этом Вопросе следует учесть тот момент, что не факт, что земельный участок, который Вы выбрали, администрация согласует.

Если для составления схемы земельного участка Вы нанимаете кадастрового инженера, то, в случае законного отказа в предоставлении земельного участка, придется искать другой земельный участок и опять составлять схему , оплачиваю работу кадастровому инженеру. Вам нужны такие траты?

Кадастрового инженера целесообразно приглашать только в случае, когда выбранный Вами участок согласован администрацией и необходимо межевать участок. А до этого момента выгоднее схему составлять самому, без лишних трат.

Пошаговая схема подготовки схему земельного участка, изложенная в этой статье, составлена на основании видео-инструкции «Составление схемы расположения земельного участка» , где еще более подробно рассказан алгоритм составления схемы расположения земельного участка.

Рекомендуем воспользоваться помощью видео-инструкции и освоить весь процесс подготовки схемы расположения земельного участка самостоятельно!	Воспользуйтесь нашим СПЕЦПРЕДЛОЖЕНИЕМ!
Если схема у Вас уже есть — Вы можете приобрести шаблоны всех необходимых документов для получения земли от государства.	Если не хотите самостоятельно составлять схему расположения земельного участка — мы оформим ее для Вас!

Желаем Вам успешного получения земли и счастливой, здоровой жизни на земле.

Вхождение в нашу жизнь современных технологий отражается на разных отраслях деятельности, в том числе на земельном кадастре. В статье мы предложим список программ, которые необходимы для работы кадастровых инженеров, а также расскажем, как компьютеризация отразилась на рынке земли и на государственных органах проверки.

Нововведения

Наряду с простым учетом средствами электронно-вычислительных устройств, появляются инновационные предложения, среди которых:

• Использование электронного учета, переход на цифровой формат, упрощенный файлообмен, подписи на оцифрованном носителе – этим обеспечивается удобство и скорость сотрудничества со специализированными компаниями.
• Трехмерный процесс отображения карты, или 3D-кадастр – объемное изображение любой недвижимости, в том числе со сложной конфигурацией – с навесными балконами, трудными автомобильными развязками и проч.
• Принцип «одного окна», то есть единовременные услуги по кадастровому учету в рабочей программе и по регистрации участка. Особенность в упрощении формальностей и бюрократических издержек.
• Автоматизированный сбор и заполнение всей сопутствующей документации. Таблицы, справки, сводки, электронное взаимодействие с Росреестром и прочие текстовые файлы благодаря современному программному обеспечению появятся практически автоматически – они синхронизированы между собой, поэтому однажды введенные данные отобразятся на других страницах.

Так, основная задача программных комплексов – облегчить труд инженеров и собрать за короткий срок максимально полный пакет бумаг, которые оформлены согласно современным требованиям и нормам.

Документация при работе в программе для планирования и составления схемы земельного участка

Любой проект состоит из двух частей:

• текстовое оформление;
• графическое содержание.

Они могут быть представлены как бумажном, так и в электронном виде. Когда работы закончены, заказчик получает от исполняющей фирмы следующий пакет:

• межевой план;
• карта объектов землеустройства;
• проект межевания;
• схема расположения земельного участка на кадастре территории (КПТ);
• акт обследования;
• технический план.

Межевой план

Это один из основных документов, который является решающем при постановке земли на учет, а также который содержит сведения из ГКН. Требования по оформлению этого файла находятся в приказе №921 от 08.12.2015. Здесь же отражены основные этапы заполнения. Их можно разделить на:

• Графические – четко очерчены границы участков, характерные точки, границы смежных землепользований.
• Текстовые – характеристики земельных участков, их координаты, акты согласования со смежными землепользователями.

Он создается в следующих случаях:

• при разделе одного участка на два или несколько;
• при объединении нескольких участков в один общий;
• при переделе границ, в т.ч. с землями муниципальной или государственной собственности;
• во время выдела доли;
• в момент образования нового земельного участка;
• при исправлении границ;
• для уточнения границы земельных участков.

Документ в бумажном виде заверяется подписью и печатью инженера, он состоит из:

• титульного листа;
• исходных данных;
• сведений о измерениях и расчетах;
• координат площадей и их характеристиках;
• графической схемы расположения участков и их частей;
• чертежей;
• заключения специалиста;
• приложения.

Технический план

Техплан оформляется также в программах для землеустройства и земельного кадастра, он подготавливается для:

• жилого или нежилого здания;
• многоквартирного дома;
• сооружения;
• помещения жилого и нежилого назначения;
• объекта незавершенного строительства;
• машино-места;
• единого недвижимого комплекса.

Документ оформляется в следующих случаях:

• когда требуется поставить объект недвижимости или его часть на учет в Росреестре;
• появились дополнительные сведения, которые нужно внести в реестр недвижимости.

Содержание документа регламентировано приказом Минэкономразвития №953 от 18.12.2015 г. В него входит и графическая, и текстовая часть. В программе для формирования технических планов можно составить:

• чертеж недвижимости;
• схему расположения объекта в пределах участка;
• схематическое обозначение геодезических построений;
• планы этажей;
• описание характеристик здания;
• сопутствующую документацию;
• декларацию, составленную правообладателем недвижимого имущества.

Все перечисленные документы в бумажном или электронном виде подписываются кадастровым инженером.

Акт обследования

Необходим для снятия объекта недвижимости с учета. Его удобно составлять с помощью программного обеспечения для кадастра. Автоматизация помогает оформить вид документации в соответствии с приказом Министерства экономического развития №861 от 20.11.2015 г.

Такой документ необходимо сделать после личного осмотра участка инженером и фиксации прекращения эксплуатации объекта недвижимости, в связи со сносом или полным разрушением.

Все мероприятия и подготовку документов удобнее всего вести в условиях оптимального компьютерного оснащения. Это облегчает как труд инженеров, так и скорость предоставления услуги.

Преимущества использования программ для проектирования и планировки земельных участков в целях кадастра

С помощью компьютеризации мероприятия можно:

• облегчить и ускорить файлообмен между исполняющей компанией, заказчиком и проверяющими органами;
• соблюсти все регулярно обновляющиеся стандарты по оформлению;
• устранить возможные ошибки при ручных расчетах;
• сделать процесс заполнения всех документов быстрым;
• облегчить внесение правок в уже готовый файл;
• создать чертежи и схемы земельных участков, объектов капитального строительства или отдельных помещений;
• совместить проектирование строительства с одновременным заполнением бумаг кадастра.

В какой программе работают кадастровые инженеры

Список простых и удобных программных продуктов для составления проекта по участку:

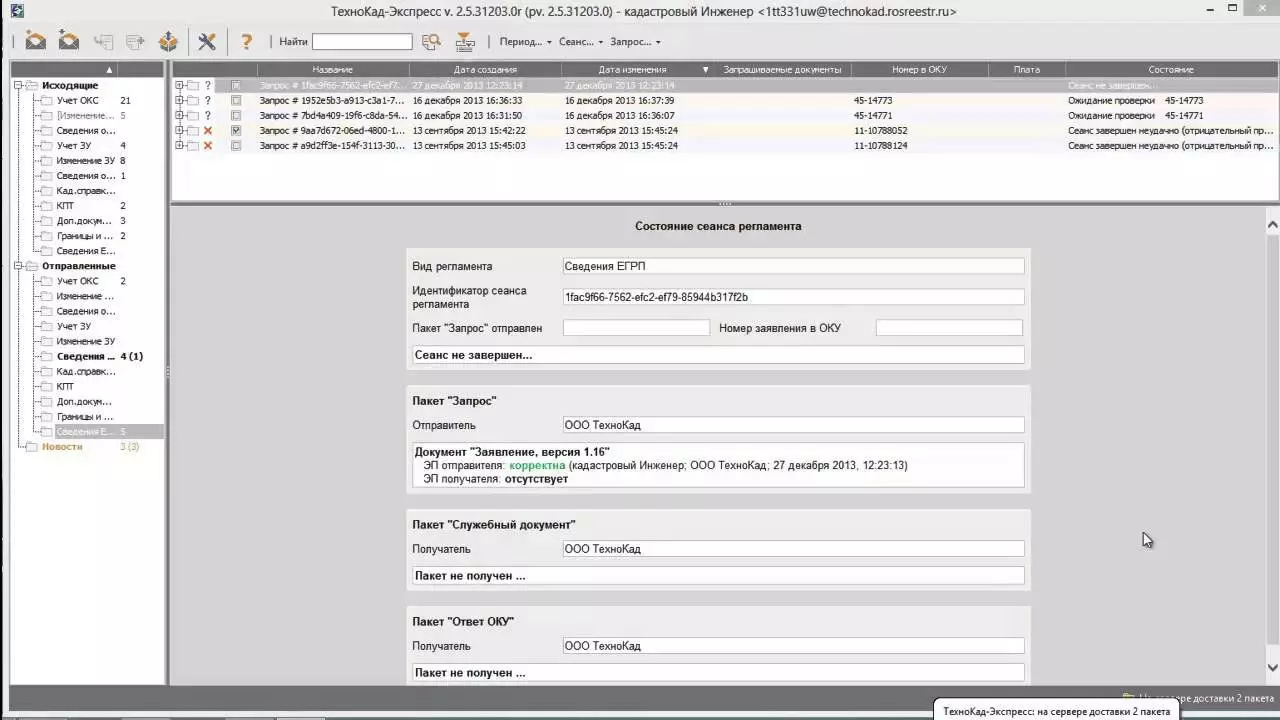

ТехноКад-Экспресс

ПО отличается тем, что в нем можно проводить весь цикл инженерных работ от запрашивания данных до регистрации прав собственности.

• Состоит из пяти модулей: «Профессиональный», «Межевой план», «Технический план», «Регистрация прав», «Запрос сведений». Такое деление расширяет возможности базового пакета. Можно купить целый пакет, а можно выбрать только несколько из них. Это расширяет круг пользователей – некоторые отдельные функции удовлетворяют требованиям агентов по недвижимости или проектировщиков и строителей.
• Трехуровневая проверка документации.
• Действующая техническая поддержка.
• Передача данных в Росреестр через интернет и получение обратной связи с помощью поддержки электронной помощи, оплата сервиса кредитным способом.
• Невысокая цена.

• Можно формировать только текстовую часть, для графических элементов понадобится сторонняя программа.
• Не все процессы полностью автоматизированы и связаны – часть данных необходимо вручную вводить повторно.
• Шаблонов в библиотеке недостаточно, поэтому уходит довольно большое количество времени.
• Работа только с двумя разрешениями: .mif и .txt.
• Ежегодное платное продление лицензии на пользование ПО.
• Отдельная стоимость каждого вида учета и подачи документов через интернет.

Программа для подготовки и создания межевого плана – АРГО

Анонсируется как недорогое, но полнофункциональное средство для кадастровых инженеров и геодезических изысканий.

• Комплексная как текстовая, так и графическая работа.
• Схемы и чертежи выгружаются в XML с подписанными линиями и возможностью печати.
• Электронный документооборот.
• Полный пакет сопутствующих бумаг для кадастрового инженера.
• Открытый доступ к кадастровой карте – можно не только посмотреть границы участков, но и прочесть характеристику, а также импортировать оттуда необходимый чертеж.
• Большой выбор поддерживаемых расширений: dxf, mif, xml, rtf, xls и pdf.
• Многослойный вариант графических схем.
• Возможность дистанционной работы с разных персональных компьютеров при условии открытого доступа – это помогает вносить замечания и корректировки, осуществлять проверку по таблицам Росреестра.

• Довольно трудный для быстрого освоения интерфейс – необходимо длительное обучения для того, чтобы разобраться в инструментах.
• Невозможность редактировать текстовый блок – особенно затруднительно это в нестандартных ситуациях, когда необходимы дополнительные пометки, выходящие за рамки образца.
• Трудность при масштабировании схем.
• Платные обновления каждый год.

Программа для создания плана земельного участка и межевания – ПКЗО

Этот софт является усовершенствованным продолжением ГИС ObjectLand.

• Работа с форматами: dxf, mif, csv и shp.
• Возможность покупки одной лицензии для нескольких специалистов и их ПК.
• Доступный интерфейс.
• Обширные возможности графического оформления бумаг.
• Проверка пересечения границ участков.

• Затруднения при установке и первичной настройке программы.
• Обязательное приобретение отдельной ГИС-системы, возможности которой зачастую не используются.
• Необходимость приобретения ПО для наладки работы на параллельных рабочих местах.
• Нет прямого взаимодействия с Росреестром.

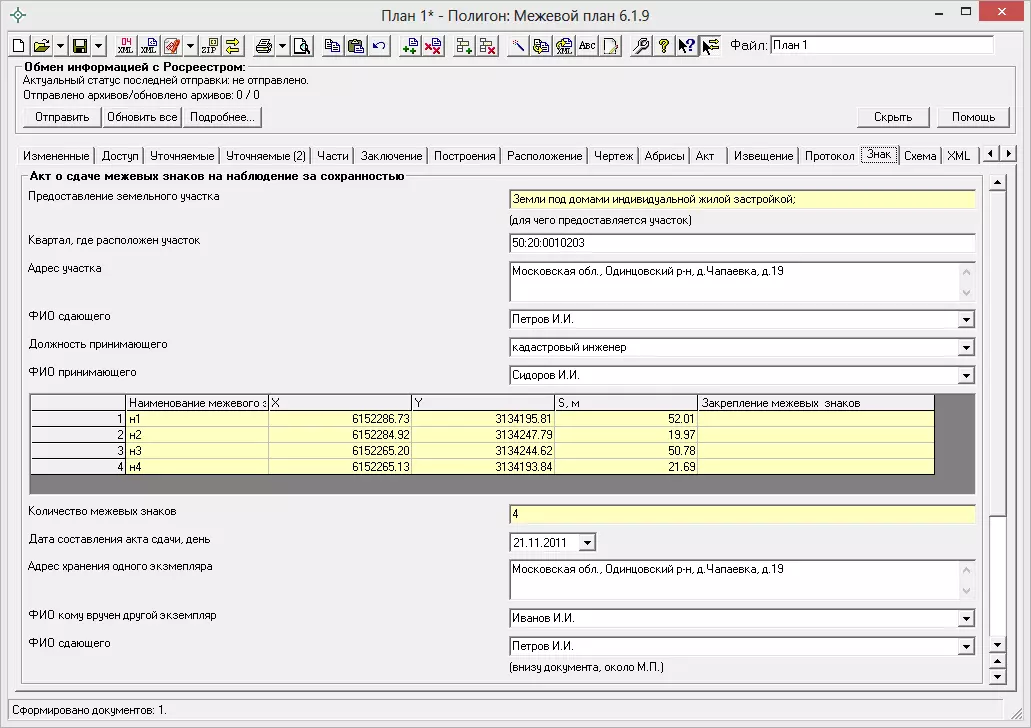

Серия комплексов «Полигон»

Это одно название на несколько разрозненных продуктов, которые можно использовать комплексно или поэтапно, изолированно. Это уменьшит расходы на покупку утилит, но увеличит количество возможных проблем из-за потребности установки каждого отдельного модуля.

• Простой интерфейс.
• Широкий выбор шаблонов и возможность создать свои.
• Большой доступ форматов: dxf, mif, doc, xls, csv, txt.

• Нет графического сопровождения.
• Для каждых видов работ требуется приобретение отдельного модуля, что в конечном счете увеличивает стоимость владения.
• Нет поддержки Windows XP.

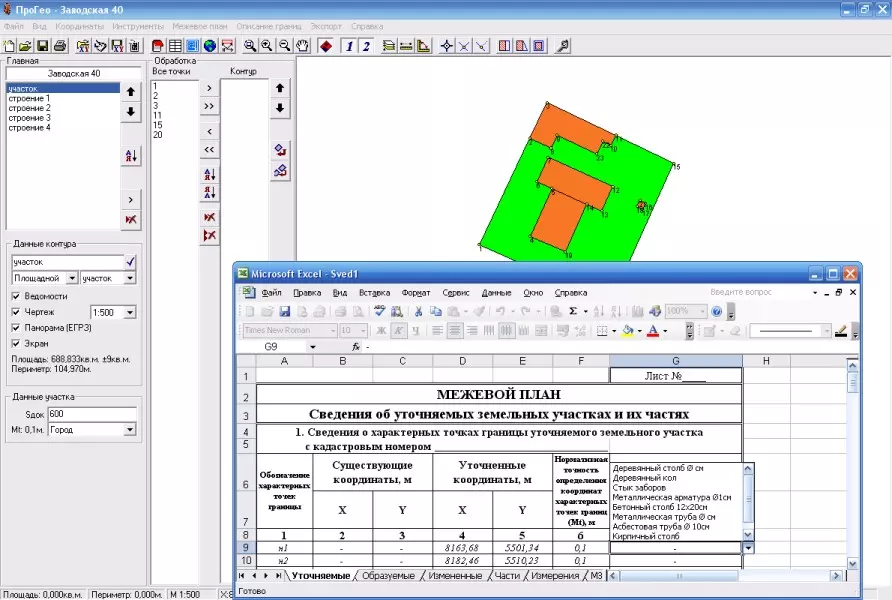

Лучшее программное обеспечение деятельности кадастрового инженера – ПроГео

Это продукт компании ЗВСОФТ, который подходит для работ с кадастром, для проектирования ландшафтного дизайна и для исследовательских изысканий. ПроГео – это программа, которая работает в паре с основным базовым САПР ZWCAD 2018 Professional.

• CAD-система обеспечивает создание подробных, детальных и легких в обращении чертежей и схем.
• Все модули в одной программе – не нужно переплачивать за каждую надстройку отдельно или что-то устанавливать дополнительно.
• Удобная работа в текстовом и графическом формате – оформление полного пакета всех сопутствующих документов.
• Можно начать разработку с нуля, а можно импортировать готовые файлы любого расширения, в том числе xml, dxf, mif, mid, top, kat, met, csv, txt, kml, kmz.
• Импорт кадастровой выписки, паспорта, КПТ, ЕГРП, ЕГРН, межевого или технического плана в проект.
• Проверка геометрии и пересечений контуров.
• Подготовка xml-файлов и отправка их в Росреестр.
• Интеграция с публичной кадастровой картой и файлами других поставщиков.
• Бесплатное обновление ПроГео до текущей независимо от версии.
• Расширенный функционал в ПроГео.Онлайн, доступный по годовой подписке.
• Быстрая и квалифицированная техподдержка от кадастрового инженера.
• Регулярные обновления после изменения приказов и норм законодательства.

Рассмотренные программы – это вспомогательные инструменты для работы кадастрового инженера. С программным комплексом ПроГео быстро и эффективно осуществляется весь цикл мероприятий по сбору данных, межеванию и постановке на учет построек и земельных участков.

В наш век компьютерных технологий гораздо проще выполнять некоторые задачи с помощью машин, а не вручную. Не осталось в стороне и архитектурное и ландшафтное проектирование. Сейчас любой пользователь-непрофессионал может создать простой проект за несколько минут. В этой статье мы рассмотрим основные программы для планировки участка загородного дома – платные и бесплатные, с интерфейсом на русском и английском языке.

Содержание

Простые программы для планировки и проектирования участка

Рассмотрим сначала список простых программ, которые зачастую являются бесплатными. Сделать план земельного участка в них будет доступно даже новичку без опыта.

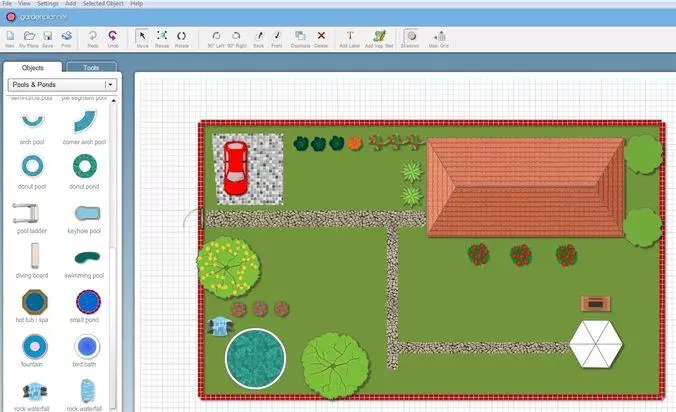

Garden Planner

Ссылка	Стоимость	Язык	Сложность
http://www.smallblueprinter.com/garden/	$34	Английский	Простой

Garden Planner – простая в освоении программа разработчика Artifact Interactive для проектирования участка в 2D формате. Её преимущества в том, что вы можете спланировать свой участок буквально за 5 минут. Единственным минусом является то, что интерфейс на английском языке. Но он прост и интуитивно понятен.

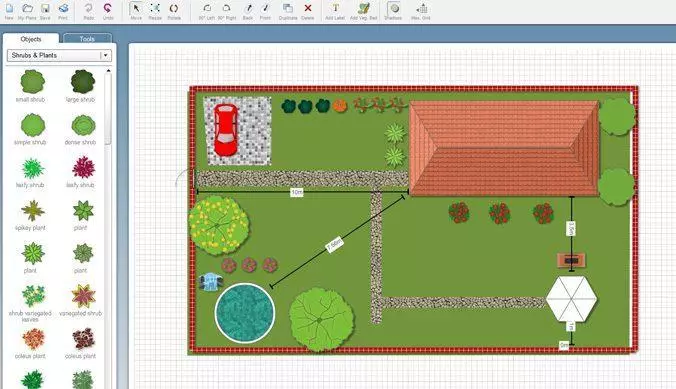

В программе можно указать размеры и создать план буквально за 5 минут! База объектов будет достаточна для среднестатистического дачного участка.

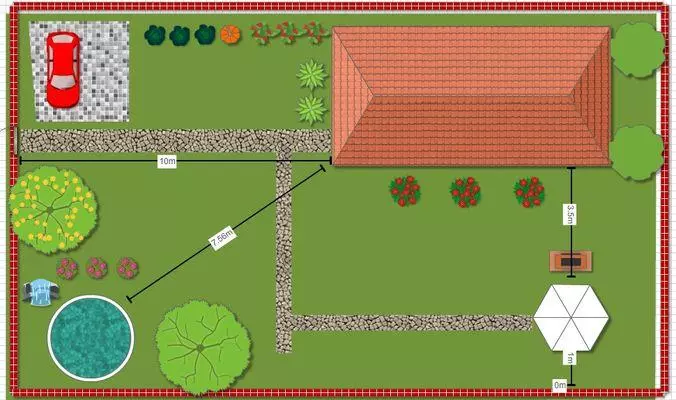

Пример плана, созданный за 5 минут

Есть также онлайн версия данного приложения . Она практически ничем не отличается от десктопной.

FloorPlan 3D

Ссылка	Стоимость	Язык	Сложность
https://www.turbocad.com/turbofloorplan/	$49,99	Русский	Простой

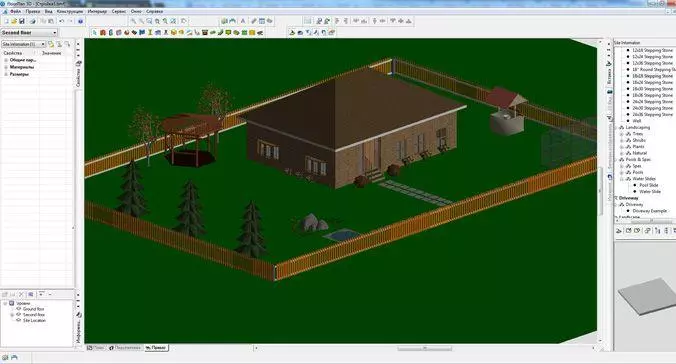

FloorPlan 3D (TurboFloorPlan Home and Landscape Deluxe 2017) – многофункциональный комплекс для проектирования зданий, домов, офисов и участков. Подойдёт как для профессионалов, так и для новичков.

Интерфейс довольно простой, так что освоите программу довольно быстро.

В FloorPlan 3D вы можете настроить размеры, цвета и материалы объектов. Также есть сервис «Ведомость», в котором можно посчитать смету и стоимость материалов. Таким образом, программа отлично подойдёт для создания плана объектов на участке, а также плана вашего дома с расстановкой мебели и сметой на строительство.

X-designer

Ссылка	Стоимость	Язык	Сложность
http://iddk.ru/ru/catalog_copy/product/2037	229 руб	Русский	Простой

X-designer — планировщик садового участка в 3Д формате. Это продукт российского разработчика «ИДДК» позволяет спроектировать ваш участок без специальных навыков. В программе можно выбрать вид плана сверху или 3D отображение. Интерфейс полностью на русском.

Скриншот интерфейса X-designer

Также в X-designer можно управлять рельефом участка, временами года и суток. Библиотека содержит более 500 объектов.

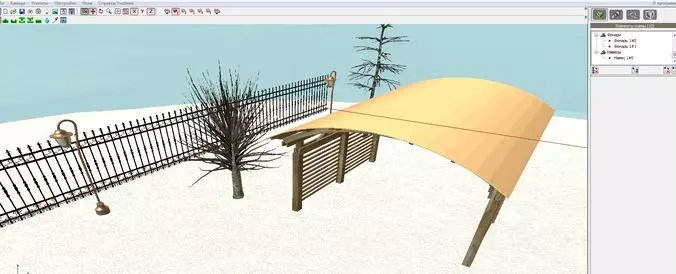

Пример зимнего вида участка

Профессиональные продукты для проектирования

Следующая линейка продуктов предназначена для профессиональной обработки графики и составлении качественных планов специалистами.

Наш Сад Кристалл

Ссылка	Стоимость	Язык	Сложность
http://www.dicomp.ru/products/rubin-9/index.html	3500 руб	Русский	Простой

Наш Сад Кристалл версия 10 (предыдущая версия Наш Сад Рубин 9.0) – программа отечественного разработчика ЗАО «ДиКомп». Является не только инструментом проектирования, но и настоящей энциклопедией садоводства. В базе содержится информации о более чем 17000 видов растений, из них около 2000 роз. Существует возможность отбора растений по более чем 20 параметрам: почва, срок жизни, скорость произрастания и т.д…

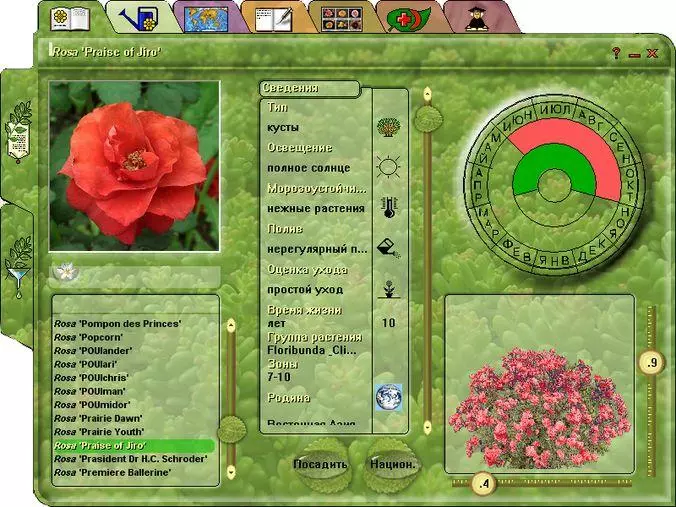

Настоящая энциклопедия растений

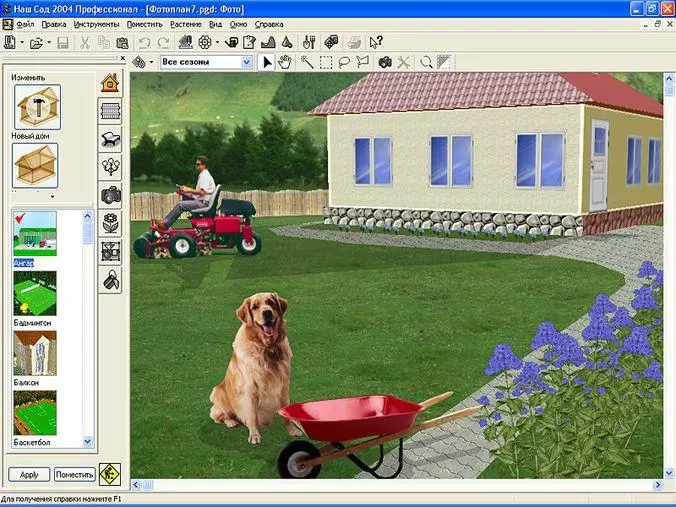

Примечательно, что есть встроенный фоторедактор, в который вы можете вставить реальные фотографии объектов, затем их обработать и вставить в свой проект дачного участка.

Проектировщик программы имеет 2D и 3D вид и позволяет спроектировать рельеф, дорожки, водоемы на участке, декоративные элементы и объекты строительства.

Sierra LandDesigner 3D

Ссылка	Стоимость	Язык	Сложность
http://www.sierra.com/	Условно бесплатная	Русский	Простой

Sierra LandDesigner 3D – приложение для проектирования для ландшафтного дизайна в 2D и 3D формате. Разработчик программы – компания Sierra, известная многим любителям видеоигр. К сожалению, программа старая (2000 года выпуска) и найти на официальном сайте разработчика её нельзя. Тем не менее, скачать её можно на просторах интернета. Есть русифицированная версия программы.

Интерфейс Sierra LandDesigner 3D v. 7.0

Punch Home Design

Ссылка	Стоимость	Язык	Сложность
http://www.punchsoftware.com/c-35-all-products.aspx	от $39,99	Английский	Средний

Punch Home Design – пакет продуктов для визуализации интерьеров и внешнего вида дома и дачного участка.

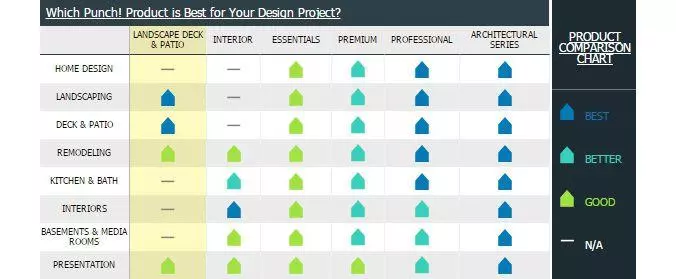

Вся линейка продуктов

Самый простой продукт «Punch! Landscape, Deck & Patio v19» позволяет проектировать ландшафт с помощью библиотеки, импорт и экспорт которой возможен из других программ AutoCad и Sketchup!

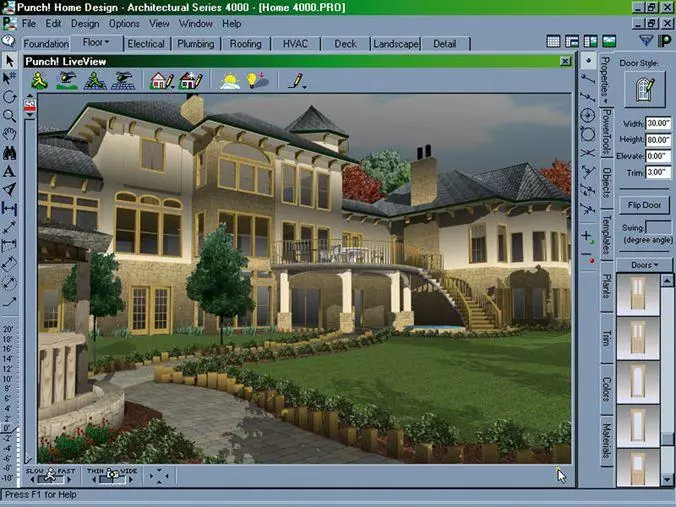

Интерфейс Punch Home Design

Она также хорошо подходит для профессионального проектирования как и Realtime Landscaping Architect, а интеграция с другими 3D объектами делает её незаменимой.

SketchUp

Ссылка	Стоимость	Язык	Сложность
https://www.sketchup.com/ru	Бесплатная	Русский	Средний

SketchUp – бесплатный программный комплекс для 3D-моделирования не только дачного участков, а вообще любого предмета или объекта. Подойдёт для начинающих пользователей, которые хотят распланировать свой сад в объёмном трёхмерном виде. Для корпоративных клиентов необходимо будет купить лицензию.

У программы имеется собственная база объектов, которая пополняется пользователями. Их можно добавить к себе в план.

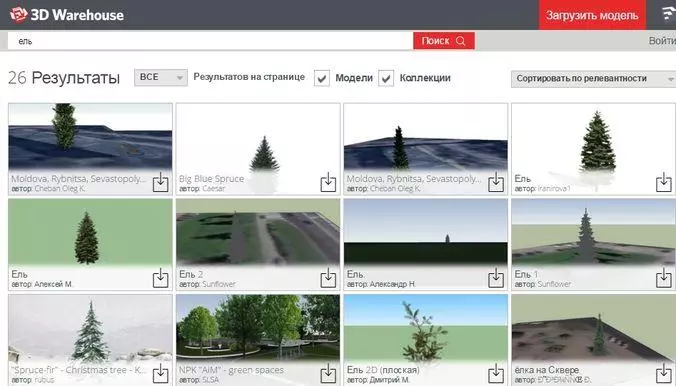

Пример поиска 3D объекта «ель»

Несмотря на то, что SketchUp позволяет составить планировку участка, основное её предназначение – 3D моделирование. Поэтому подойдёт она скорее всего для ландшафтного дизайна.

Пример планировки в SketchUp

Еще один пример

Realtime Landscaping Architect

Ссылка для скачивания	Стоимость	Язык	Сложность
https://www.ideaspectrum.com/compare-landscaping-software/	от $79,95	Английский	Сложный

Realtime Landscaping Architect – программа для планировки участка в формате 2D и 3D для операционной системы Windows. Отличается данный продукт более профессиональным подходом к проектированию и подойдёт продвинутым пользователям, а также ландшафтным дизайнерам.

Также программу отличает более детальная прорисовка объектов. В базе пакета Plus содержится 10400 моделей, из которых 5100 растения, в пакете Architect – 16400 объектов, из которых 7200 растения.

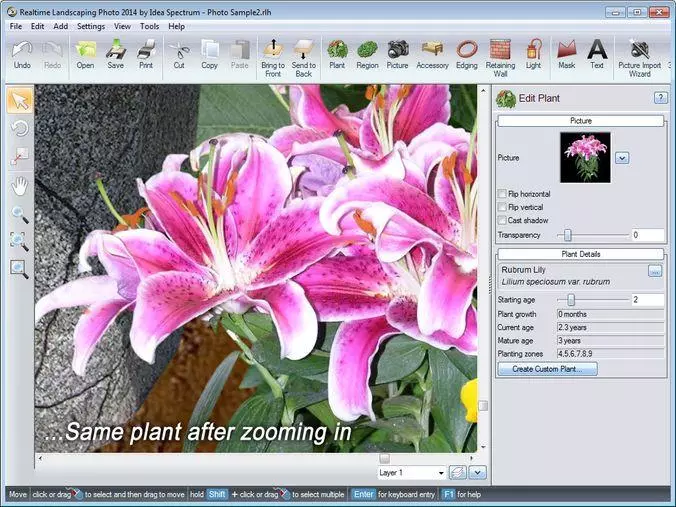

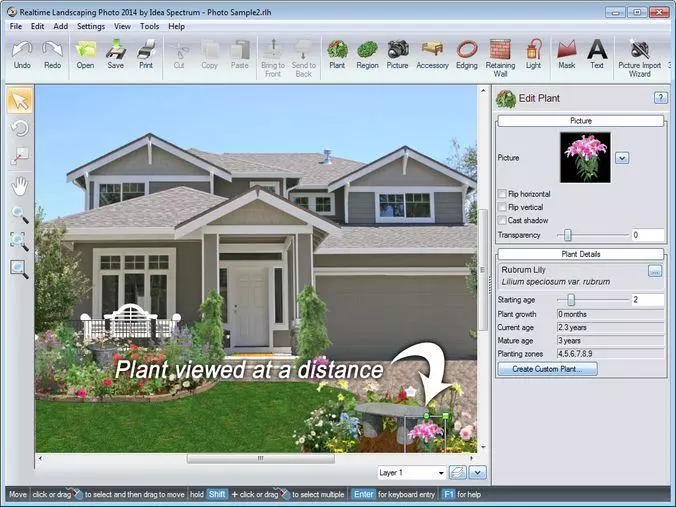

Детальная прорисовка растений

Этот программный комплекс позволяет создавать презентации, просматривать динамику роста растений, как на них будет попадать тень в течение дня и многое другое. В общем, полноценный продукт для профессионального проектирования.

Прочие профессиональные продукты:

В данном материале мы не рассматриваем такие профессиональные продукты как Autodesk 3DS Max и ArchiCad. Они универсальные в своём роде и признаны лучшими в мире для построения любых трёхмерных объектов. В том числе и для планирования участка.

Вместо резюме

Выбор программы во многом зависит от того, что вы хотите:

Для простого создания плана в двумерном виде подойдёт программа Garden Planner.

Для более детальной проработки и просмотра вашего плана в 3D формате новичкам подойдут: FloorPlan 3D или X-Designer.

Если вы задумываетесь над более качественными продуктами и желаете более детально проработать ваш план, то советуем присмотреться в российской программе Наш Сад Кристалл или англоязычным Punch Home Design и Sierra LandDesigner 3D.

Из коммерческих продуктов для профессионального ландшафтного и не только проектирования советуем Realtime Landscaping Architect, SketchUp, а также линейки продуктов Autodesk 3DS Max и ArchiCad.

Название	Стоимость	Язык	Сложность
Garden Planner	$34	Английский	Простой
FloorPlan 3D 12	$49,99	Русский	Простой
X-Designer	229 руб	Русский	Простой
Наш Сад Кристалл	3500 руб	Русский	Простой
Sierra LandDesigner 3D	Условно бесплатная	Русский	Простой
Punch Home Design	от $39,99	Английский	Средний
SketchUp	Бесплатная *	Русский	Средний
Realtime Landscaping Architect	от $79,95	Английский	Сложный

* Для корпоративного использования цена версии 695$
