Как включить котел protherm после отключения

Подготовка к пуску и пуск котла.

Найдите необходимые элементы управления:

– Кнопка пьезозапальника, для подачи искры
(на схеме показана ЗЕЛЕНЫМ цветом);

– Ручка управления горелкой
(на схеме показана КРАСНЫМ цветом);

– Смотровое окно
(на схеме показана ЖЕЛТЫМ цветом);

Управление газовым клапаном простое. Чтобы запустить котел, ручку нужно повернуть в нужное положение и параллельно нажимать на пьезозапальник, пока не загорится фитиль.

Обратите внимание: на торце ручки видно три режима:

В отопительный период газ иногда отключают. Это факт.

По разным причинам. В этом не было бы ничего страшного, не дольше чем через пару часов подачу газа обычно включают. Если бы не одна маленькая деталь – большинство бытовых газовых котлов после временного отключения газа самостоятельно не запускаются.

Если Вы в это время находитесь в отъезде, а отопительная система Вашего дома не имеет автоматического
резерва, то отопительной системе, а заодно и системе водоснабжения, приходит конец. Дом остывает, котел и трубопроводы замерзают и лопаются, замерзающая вода разрушает дорогую сантехнику и замурованное в стены сантехническое оборудование.

Почему котел не перезапускается после отключения газа?

Дело в том, что автоматика котла не контролирует наличие газа. Она контролирует наличие пламени в камере сгорания котла. Если пламя отсутствует, то после трех попыток зажигания котел переходит в аварийный режим. Штатная котловая автоматика не может определить, почему нет пламени, а в целях предохранения от опасных ситуаций, например запуска электродов зажигания в загазованном помещении, котел встает в аварийный режим, для выхода из которого требуется ручной перезапуск человеком, после проверки помещения котельной.

Как определить, запускается мой котел после отключения газа самостоятельно, или требуется ручной перезапуск?

Это просто. Если Ваш котел – напольный котел с наддувной внешней горелкой, то он перезапустится, так как наддувные горелки оборудуются средствами контроля давления газа. Остальные котлы – нет. И Ваш, к сожалению, тоже, если у Вас любой настенный котел или напольный атмосферный котел, работающий на естественной тяге дымохода.

Что делать?

Хорошая новость – ситуация не безвыходная. Нужно просто доработать схему газоснабжения котла, установив реле давления газа на газовую трубу.

Это безопасно?

Да, это абсолютно безопасно. Реле давления газа производится знаменитым немецким производителем Kromschroder, имеет все необходимые сертификаты и разрешения. На отопительную технику премиум-класса это устройство устанавливается штатно или входит в рекомендуемую комплектацию.

Как это работает?

На реле устанавливается давление газа, соответствующее минимальному давлению, указанному в инструкции на Ваш котел, при котором котел сохраняет работоспособность. При падении давления в газопроводе ниже критического минимального, или полном отключении газа, реле отключит питание горелки отопительного котла. Котел останется в дежурном режиме, не уйдет в аварию, насос котла будет работать, обеспечивая циркуляцию в сети для предохранения трубопроводов от замерзания. После включения газа котел перейдет в рабочий режим и запустится самостоятельно.

Является ли установка реле давления газа несанкционированным вмешательством в котел?

Нет, реле устанавливается в штатный разъем котла, в разрыв цепи комнатного термостата 220 v, или, если такой термостат не установлен, вместо него. Установка реле минимального давления газа является абсолютно легальной мерой обеспечения дополнительной безопасности и обеспечения жизнеспособности системы отопления, никак не влияющей на гарантию установленного у Вас отопительного оборудования. Обращайтесь к нам и Вы сможете уезжать из дома совершенно спокойно, даже на длительное время!

Страница 11

Предупреждение: Ввод котла в
эксплуатацию и его первый пуск должен
быть произведен только аттестованным

фирмой Protherm специалистом
специализированной организации!

Выполняя первый запуск котла, убедитесь
в том, что:

1. котел подключен к электрической сети и

при этом не перепутаны фаза и ноль.

2. открыт газовый запорный кран;
3. сервисные краны на отопление и ГВС

4. давление в системе отопления находится

в допустимых пределах 1 – 2 бара.

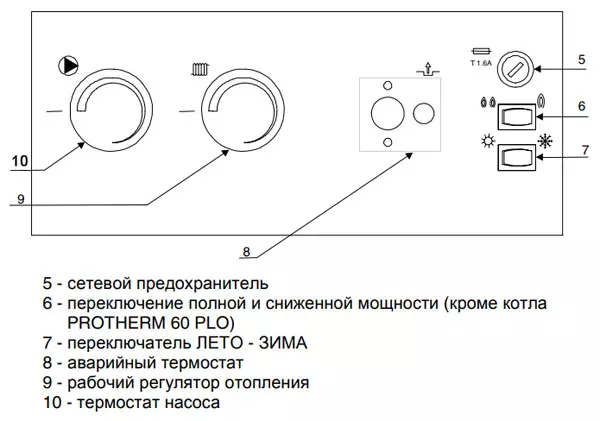

Установите главный выключатель (рис. 1,
поз. 7) в положение ВКЛЮЧЕНО (I). Котел
включится и начнет работать в режиме
нагрева воды в бойлере (если бойлер
подключен к котлу). После нагрева воды в
бойлере котел переключится на режим
отопления (при условии, что режим
отопления активен). В случае защитного

отключения котла на дисплее панели
управления появится сообщение о
неисправности (см. „Сообщения об
ошибках“, стр.8). С помощью кнопки
RESET (рис. 1, поз. 6) разблокируйте
котел. Если, после включения, защитное
отключение повторится, или невозможно
будет произвести разблокировку котла,
обратитесь в сервисную организацию.

При кратковременном отключении котла
установите главный выключатель (рис.
1, поз. 7) в положение ВЫКЛЮЧЕНО (О).
При выключении котла на длительный
период необходимо отключить его от
электрической сети и перекрыть подачу
газа в котел. Если в зимний период котел
не используется, то систему отопления
необходимо опорожнить. Однако
необходимо избегать частых сливов и
подпиток системы отопления во избежание
образования накипи и отложений внутри
котла.

Пуск и отключение котла

Эксплуатация котла без комнатного
регулятора

В данном режиме котел поддерживает
заданную температуру в системе отопления
по показаниям котлового датчика. В
клеммнике XT5 на зажимах 5 и 6 стоит
перемычка (заводская установка). Порядок
настройки:

• включите котел главным выключателем;
• установите требуемую температуру

подающей линии на панели управления.

Эксплуатация котла с комнатным
терморегулятором

В данном режиме котел поддерживает
заданную температуру в системе отопления
по комнатному регулятору. Перемычка,
установленная в клеммнике XT5 на зажимах
5 и 6, снимается. На ее место подключается
комнатный регулятор. Если в помещении
с комнатным регулятором на радиаторах
установлены термостатические клапана,
необходимо перевести их в полностью
открытое положение.
Предупреждение: На панели управления

Неисправность на-
ружного датчика
температуры

Котел работает без ограничений, но температура

теплоносителя регулируется по котловому датчику (см.
„Установка температуры отопления“, стр. 5).

Если котел не работает в эквитермическом режиме, то
подобное сообщение не может появиться.
