Чертежи зимней лопаты на колесах

0 131

Зимний дачный участок, покрытый снежным одеялом, — поистине непередаваемый пейзаж. Но даже такую красоту приходиться убирать, чтобы можно было беспрепятственно передвигаться. Качественная и прочная лопата для снега помогает быстро и без больших усилий очищать свой приусадебный участок зимой. Можно купить её в любом хозяйственном магазине, но, чтобы не тратить деньги, лучше сделать лопату для уборки снега своими руками.

Общие требования к изделию

Снегоуборочная лопата является несменным помощником в зимнее время. Чтобы она служила долго, изготовление должно отвечать ряду условий. Требования к лопате:

  1. Ковш должен быть прочным, чтобы смог выдержать нагрузку.
  2. Желательная форма ковша — ребристая. Так он легче будет скользить по снегу.
  3. На конце ручки должна быть прорезиненая рукоятка. Это позволит избежать проскальзываний.
  4. Длина черенка 1,5−1,8 м. Зависит от роста человека.

При проектировке конструкции желательно не предусматривать складную ручку, так как это уменьшает прочность. Ширина ковша зависит от физических возможностей: чем больше веса может поднимать человек, тем шире можно делать ковш. На широкой лопате за один раз можно отбросить большее количество снега, чем на узкой. Но смысла в этом нет, если не получится поднять такой вес. После составления чертежа можно начинать изготовление.

Самым простым вариантом снеговой лопаты своими руками будет изделие из дерева. Средним по сложности — пластиковые и металлические. Труднее всего изготовить откаты и шнековые очистители.

Деревянная лопата

Сделать своими руками снегоуборочную лопату из дерева довольно просто и быстро. Потребуется лист фанеры размером 0,5 на 0,5 метра. Толщина — 4−5 мм. Также нужны будут полосы из алюминия и готовый черенок. Для черенка можно взять квадратный брусок с сечением 5 см и обработать его рубанком. Из инструмента понадобится:

  1. Наждачная бумага с мелкой крошкой.
  2. Лобзик (лучше электрический).
  3. Саморезы 40 мм и небольшие гвозди.
  4. Дрель.
  5. Насадка на дрель для выпиливания отверстий (коронка).
  6. Шуруповёрт.
  7. Грунтовка для обработки готового изделия.
  8. Доска 50x10x2 см.

Когда подготовлены все материалы и инструменты, можно начинать работу. Сверяясь с подготовленным заранее чертежом, всё можно сделать за 1−1,5 часа. Пошаговая инструкция:

  1. Вырезать из куска фанеры квадратное основание 0,5х0,5 м.
  2. Доску нужно вырезать полумесяцем. По центру должно быть 10 см, а по бокам — 4 см.
  3. В центре доски нужно вырезать косое отверстие, чтобы черенок можно было укрепить под углом. Диаметр должен совпадать с черенком.
  4. Просунуть рукоять в отверстие в доске. Замерить длинну и отпилить лишнее. Зачистить место среза наждачной бумагой, если требуется.
  5. Прикрепить лист фанеры маленькими гвоздями к дощечке с отрезанной стороны.
  6. Готовый черенок вставить в отверстие и прикрутить саморезом к фанере. Чтобы избежать растрескивания, вначале лучше просверлить дырки.
  7. Далее нужно усилить лопату металлом. Металлическую полосу шириной до 10 см согнуть пополам. Надеть на край совка и хорошо простучать молотком. Закрепить всю конструкцию несколькими гвоздями.
  8. Второй полосой нужно укрепить соединение ковша и доски.
  9. Третья полоса укрепляет стык черенка и ковша.

В конце нужно обработать всю лопату грунтовкой. Это позволит избежать грибка и быстрого гниения и продлит срок службы на несколько лет. Чтобы совсем не тратить деньги, можно найти весь материал под руками. Полоски из алюминия можно заменить полосками, нарезанными из консервных банок. Кусок фанеры попросить на любой лесопилке. Грунтовка заменяется старыми остатками краски.

Читайте еще:  Блины из печени свиной рецепт с фото

Зимняя помощница из металла

Часто люди отказываются от металлических лопат, аргументируя это тем, что они слишком дорогие и тяжёлые. Но сделать лопату для снега своими руками можно и совершенно бесплатно. Просто нужно использовать те материалы, которые всегда есть в хозяйстве. Для этого понадобится:

  1. Нужно подготовить основание ковша. Из противня или крышки вырезать болгаркой (или лобзиком) основание ковша. Подходящие размеры — 0,5х0,5 м или 0,4х0,6 м.
  2. Теперь нужно усилить ковш. Для этого нужно взять металлическую ленту и отрезать шесть полос. По три на длину и ширину. Сделать в ленте отверстия с промежутком в 3−5 см. Затем в виде сетки наложить на ковш и заклёпочным инструментом прикрепить.
  3. Измерить рукоять. Лишнюю часть отрезать. Место среза отшлифовать.
  4. Скрепить черенок с ковшом. Для этого следует отрезать две металлических полоски по 10−15 см, обернуть полосы вокруг рукояти и приклепать к ковшу.

Чтобы продлить срок службы самодельной лопаты, нужно часть из дерева вскрыть лаком, краской или антигрибковой жидкостью. Если использовать этот инструмент только по прямому назначению, то он прослужит многие годы.

Изготовление лопаты для снега из пластика

Лопаты из пластмассы очень лёгкие и удобные. Самый простой способ её изготовить — прикрепить купленный ковш к черенку. Несомненными преимуществами пластика в данной ситуации являются такие:

  1. Долговечность. Материал не заржавеет и не сгниёт.
  2. Малый вес. Ею легко работать, при этом не особо напрягаясь.
  3. Большой выбор готовых ковшей в продаже.

Перед покупкой нужно проверить материал на прочность. Если при сгибании появились трещинки, лучше отказаться от такой лопаты. Можно сделать пластиковый ковш и своими руками. Для этого используются пластмассовые бочки или канистры. Толщина стенок должна составлять 6−8 мм.

Сделать снегоуборочную лопату из подручных средств можно так:

  1. Вначале нужно подготовить основание ковша. Вырезать квадрат 50х50 см из пластмассовой бочки или канистры. Заусеницы можно не шлифовать, так как они сами сотрутся при первых уборках снега.
  2. По центру провести прямую линию. По этой линии будет крепиться рукоятка.
  3. Саморезом прикрутить черенок к основанию.
  4. Наложить на черенок возле места крепежа к ковшу металлические полосы. Прикрепить их заклёпками. Это усилит прочность.
  5. Рукоятку вскрыть лаком или краской.

Это, наверное, самая простая конструкция лопаты для снега. Она никогда не сгниёт. Только время от времени придётся менять черенок.

Откат на колёсах для уборки снега

Откат — это разновидность снегоуборочной лопаты. Её ещё называют отвалом. Такой инструмент позволяет с минимально приложенными усилиями добиться максимального результата. Материалы, которые понадобятся при изготовлении отката:

  1. Колёса от тележки.
  2. Лист стали толщиной 1−1,5 мм.
  3. Металлическая трубка.
  4. Болгарка.
  5. Сварочный аппарат.

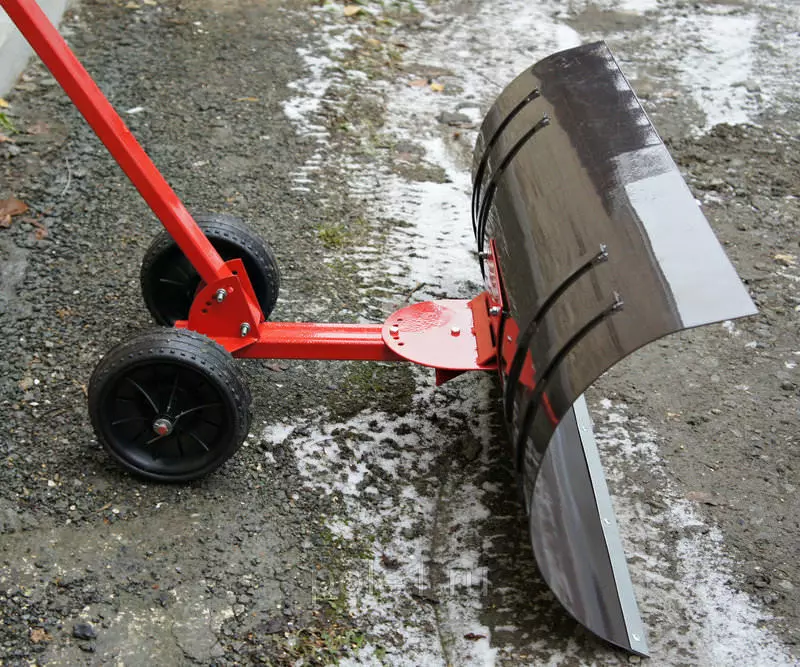

Изготовление не такое простое, как в предыдущих вариациях. В данном случае нужно немного уметь варить металл. Но результат того стоит. Пошаговая инструкция по изготовлению:

  1. Первый шаг — сделать лезвие для отката. Нужно вырезать болгаркой кусок из листовой стали. Оптимальными размерами являются 70х40 см.
  2. К задней стороне лезвия следует приварить небольшую пластину из металла для укрепления этого места. В ней просверлить три отверстия: одно будет служить для крепежа, два других нужны для стопора, который удерживает лезвие под нужным углом.
  3. Из металлической трубки сделать черенок.
  4. К нижней части черенка привариваются два фланца. В них предварительно просверливаются отверстия, чтобы впоследствии установить колёсную ось.
  5. К верхней части черенка приваривается ручка.
  6. Далее отпиливается 60 см стальной трубки и продевается через фланцы на черенке. Это колёсная ось. На неё одеваются колёса, а затем стопорные кольца.
  7. Горизонтально приваривается небольшая трубка к нижней части черенка. Она нужна для того, чтобы прикрепить лезвие к колёсной базе. Лезвие закрепляется с помощью болта.
  8. Тщательно покрасить.
Читайте еще:  Средство от древесных жучков

Чтобы лопата лучше скользила, можно в нижней части лезвия прикрепить резиновую ленту. Альтернативным вариантом такого механизма является четырёхколёсный откат.

Скребок для очистки крыши

В зимний период очистку от снега требуют не только дорожки на приусадебном участке, но и крыши домов. Собрать снегоочиститель для крыш своими руками — вполне выполнимая задача. Лопата для очистки крыш выглядит как буква П, прикреплённая на длинный черенок. От неё отходит полоса из пластмассы — лента для скидывания снега с крыши. Порядок изготовления скребка своими руками:

  1. Как управляется с уборкой Шустрик

    Шустрик можно двигать под углом. Таким образом снег сходит с нее в сторону, а не накапливается в ковше. Лопату можно перевернуть и выбрать сторону, на которую необходимо сталкивать выпавшие осадки. Размеры Шустрика ниже на чертеже. Ширина рукояти 41 см, ширина ковша 90 см, высота – 20 см.

    Есть еще одно приспособление, точнее инструмент для быстрой очистки пространства вашего двора от зимних осадков. Тут другая идея, не менее оригинальная. Читайте в этой статье.

    Самодельная снеговая лопата с колесами

    А вот умелец сделал сам подобный инструмент, разработав все нужные узлы. На видео он показал, как выглядит снегоуборщик и его работу со снегом.

    Как сделать что-то самому, своими руками – сайт домашнего мастера

    ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ – УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

    Пришла зима. Все тачки отдыхают, а моя работает на уборке снега. И все благодаря простому самодельному навесному оборудованию.

    Навесная снегоуборочная лопата

    Навесная снегоуборочная лопата крепится к тачке двумя упряжечными шарнирами (хомутами) посредством двух болтов М8, и монтаж занимает 5 мин. Уже 10 лет данная конструкция используется на двух участках площадью 80 кв. м (покрытие – тротуарная плитка) и площадью 300 кв. м (асфальт). Вес лопаты приходится на колесную пару, и силы тратятся только на движение тачки вперед.

    Сделать подобную навесную лопату можно для любой тачки, включая одноколесные модели. При этом, правда, будут меняться размеры некоторых деталей.

    ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

    Моя конструкция и ее узлы собраны из простых и доступных материалов -отходов от ремонта (ме-таллопрофиль от гипсокартона и брус), с помощью общедоступных инструментов – молотка, отвертки и пилы.

    Читайте еще:  Масса яйца куриного 1 категории

    Отвал (лопата) размером 800×400 мм крепится к передней части тачки под углом, близким к 45°.

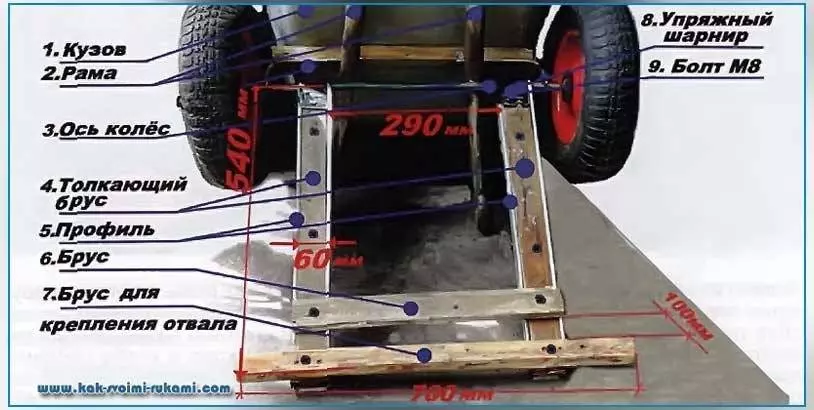

    Для изготовления такого отвала понадобится измерить тачку. В моем случае расстояние по горизонтали от оси колесной пары до отвала равно 540 мм, а между креплением оси колес к кузову – 290 мм. к Изготовление рычагов

    Два толкательных рычага изготовлены из металлопрофиля для гипсокартона типа ПП-60 мм с боками 28 мм и бруса 55×25 мм. Из профиля ПП-60 я вырезал две заготовки длиной по 540 мм. С одной стороны в боках профиля сделал выборки под диаметр оси колес, равные 19 мм. Из бруса сделал одинаковые заготовки размером 530 мм каждая и в оба профиля вставил брус. Приложив профиль к оси, сопряг боковые выборки профиля и подвинул брус до соприкосновения с осью. В таком положении его и прикрепил шурупами длиной 35 мм к этому профилю (шурупы закручивал со стороны плоскости профиля с выходом в брус).

    Для изготовления двух упряжных хомутов я использовал сталь толщиной 1-3 мм, вырезав две полоски одинакового размера 57×135 мм. Молотком сделал изгиб по центру заготовки, затем согнул с нужным радиусом 30 мм.

    Установив упряжной хомут на ось колес, плотно вставил в него готовый профиль и наметил отверстие под болт М8. Затем снял с оси и, положив сделанную заготовку на ровную поверхность, по метке просверлил сквозное отверстие диаметром 9-10 мм прямо через центр упряжного хомута и профиля с брусом. Проверил соосность деталей, вставив в отверстие болт М8. Напоследок пометил кронштейны как левый и правый (в дальнейшем это облегчит монтаж отвала).

    Изготовление рамы

    Готовые детали параллельно расположил на ровной поверхности с расстоянием между боками швеллеров 290 мм. Шурупами длиной 65 мм закрепил брус длиной 700 мм и крепления отвала, а также брус длиной 420 мм.

    Сборка конструкции снегоуборщика

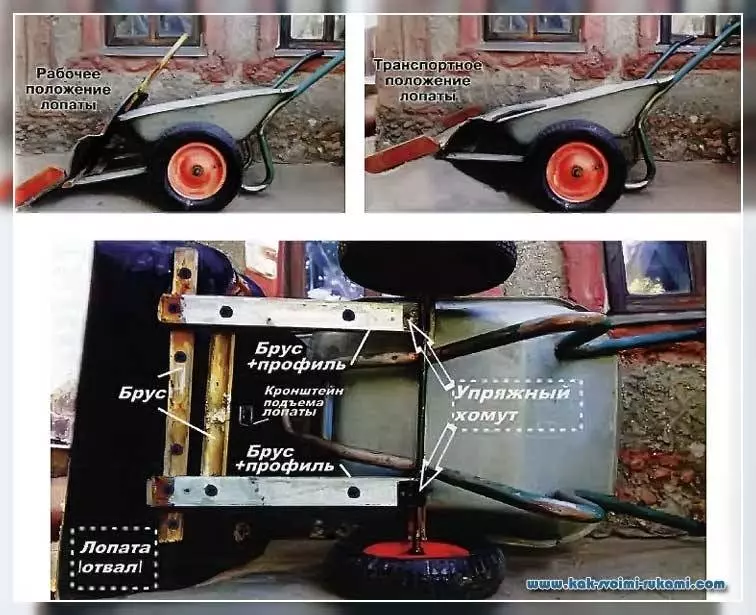

    Перевернув тачку вверх дном, на ось колесной пары установил упряжные хомуты, в них вставил толкающий брус и все это скрепил двумя болтами М8. Затем, поставив тачку на колеса, к ее передней части приставил отвал. Поднимая рукой раму лопаты, нашел линию сопряжения бруса с лопатой и отметил линию соприкосновения. Желательно, чтобы рама лопаты находилась близко к горизонтали, а угол наклона лопаты приблизился к 45°. После чего шурупами длиной 35 мм прикрутил лопату к брусу, а в верхней части лопаты по центру установил ручку для ее подъема. Длину рукояти надо подбирать в зависимости от роста человека (в моем случае она составила 400 мм). Крепил все теми же 35-миллиметровыми шурупами.

    Последний штрих – изготовление и установка кронштейна удержания лопаты в верхнем транспортном положении. Для этого сделал заготовку размером 20×100 мм из стали толщиной 1-3 мм. Сверлом диаметром 3,5-5 мм просверлил три отверстия под шурупное крепление к отвалу. Затем приподнял его на ID-15 см от земли, чтобы найти подходящее место и прикрепить кронштейн.

    Готово! Осталось отладить и испытать конструкцию. Важно, чтобы лопата во время транспортировки тачки устойчиво держалась на кронштейне и не падала.

    Во время очистки двора от снега угол наклона лопаты приходится корректировать в зависимости от толщины снежного покрова.

    Кстати говоря, установка боковых отбойников способствует большей загрузки снега на лопату (но тут важно не переусердствовать, ведь приходится учитывать и физические возможности человека, работающего со снегоуборщиком). В моем варианте использованы отбойники размером 80×250 мм.
