Принципиальная электрическая схема перфоратора

Расположение двигателя

Горизонтальная схема размещения применяется, как правило, в легких перфораторах, вертикальная – в средних и тяжелых. Однако бывают и исключения. Тяжелый перфоратор Metabo KHE 96 при весе почти 12 кг имеет горизонтальное расположение двигателя.

Инструмент с горизонтальной компоновкой более компактен и удобен для работы в узких местах. Однако эта конструкция характеризуется повышенной ударной нагрузкой на двигатель и несколько худшими условиями его охлаждения.

Вертикальная компоновка обеспечивает лучшие условия работы двигателя (снижение ударной вибрации и эффективное охлаждение), а также более широкую амплитуду движения поршня и бойка благодаря возможности использовать вместо качающегося подшипника кривошипно-шатунный механизм с увеличенным ходом поршня.

Перфораторы с вертикальным расположением двигателя способны переносить более интенсивную работу, чем модели с горизонтальной компоновкой.

Ударный механизм

Различают два основных варианта исполнения ударного электропневматического механизма – с использованием качающегося ("пьяного") подшипника или кривошипно-шатунного механизма. Первый вариант применяется для легких и, частично, средних перфораторов, второй – для средних и тяжелых.

На рисунке ниже представлена схема перфоратора легкого типа. Его ударный механизм состоит из качающегося подшипника, поршня, тарана и бойка.

При работе перфоратора, вращение от электродвигателя передается на внутреннюю втулку качающегося подшипника. При этом его наружная втулка вместе с перпендикулярной осью, соединенной с поршнем, совершает колебательные движения. Между поршнем и тараном находится воздушное пространство, которое, благодаря поочередно создающемуся в нем повышенному давлению и разрежению, заставляет таран повторять колебательные движения поршня, нанося удары по бойку. Последний в свою очередь ударяет по инструменту, находящемуся в патроне. Таким образом, энергия электродвигателя трансформируется в ударную энергию инструмента.

Пневматический ударный механизм оснащен функцией самоотключения при холостом ходе. В то время, когда инструмент (сверло, бур, коронка) не прижат к обрабатываемой поверхности, таран сдвигается вперед, открывая в корпусе отверстие для входа и выхода воздуха. В результате этого компрессия и разрежение в рабочей воздушной полости не создаются, ударный механизм отключается, и перфоратор работает без ударов. При нажатии инструментом на обрабатываемую поверхность, отверстие перекрывается тараном, в воздушной полости возникает компрессия, и ударный механизм начинает функционировать.

В средних и тяжелых перфораторах, имеющих вертикальную компоновку двигателя, поршень приводится в движение кривошипно-шатунным механизмом. Повышенная амплитуда движения поршней способствует более высокой мощности удара, которая у тяжелых перфораторов может достигать 20 Дж. Работа ударного механизма происходит аналогично тому, как было описано выше.

В конце статьи есть видео демонстрирующее работу ударного механизма .

На рисунке ниже показано устройство перфоратора отечественного производства Прогресс ПЭ-40/1050, мощностью 1050 Вт с вертикальным расположением двигателя и кривошипно-шатунным приводом ударного механизма. Вращение от двигателя через червячный вал передается на косозубую шестерню, на валу которой находится кривошип, приводящий в движение поршень.

Антивибрационная система

В конце статьи есть видео демонстрирующее работу активной антивибрационной системы .

Кроме этого, за гашение вибрации может отвечать еще и рукоятка: снизу ее крепят к корпусу с помощью шарнира, а сверху через пружинный механизм. Под пассивной антивибрационной системой подразумевают обычные резиновые накладки на корпусе, которые также защищают и от проскальзывания руки. Однако надо признать, что толк от накладок не слишком велик.

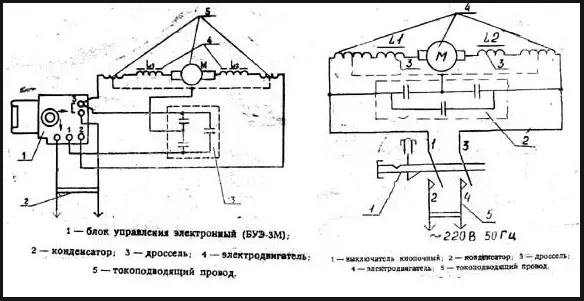

Электрическая схема перфоратора

В общем, электрическая схема перфоратора может существенно отличаться у разных моделей, а в самом простом своем варианте она аналогична электрической схеме электродрели, которая подробно описывается в статье Устройство дрели.

Корпус

Предохранительная муфта

В качестве предохранительных в перфораторах используются два типа муфт: фрикционные и пружинно-кулачковые. Первые состоят из дисков, в нормальном состоянии прижатых друг к другу и передающих вращательный момент. При заклинивании инструмента диски проскальзывают друг относительно друга, отсоединяя вал двигателя от патрона с насадкой. Фрикционная муфта используется, например, в моделях компании Metabo.

Многие фирмы используют предохранительные муфты пружинно-кулачкового типа. Они состоят из двух полумуфт, имеющих на торцах радиально расположенные выступы и впадины (зубья), которые при нормальном режиме совмещены. Прижим полумуфт друг к другу обеспечивается пружиной. Принцип действия пружинно-кулачковой муфты основан на проскальзывании полумуфт друг относительно друга в том случае, если момент сопротивления начинает превышать прижимающую силу пружины. При этом раздается характерный треск, сигнализирующий о том, что насадку заклинило.

Считается, что пружинно-кулачковая муфта надежнее фрикционной, однако и у нее есть серьезный недостаток. Он заключается в том, что в процессе работы кончики зубьев завальцовываются, что приводит к срабатыванию муфты даже в том случае, когда насадку не заклинило, а лишь возникло большое сопротивление. Некоторые умельцы справляются с этой проблемой тем, что подкладывают под пружину шайбу толщиной 3-5 мм, увеличивающую силу сжатия пружины и, следовательно, момент срабатывания муфты. Однако излишняя "жесткость" муфты тоже нежелательна, поскольку делает слишком сильным рывок инструмента при заклинивании насадки, который может привести к травмированию рук людей, работающих с перфоратором.

Редуктор перфоратора

Для смазки редуктора применяется консистентная смазка, заправляемая в редуктор при первоначальной сборке и во время технического обслуживания или ремонта – в те моменты, когда осуществляется разборка перфоратора.

Видео демонстрирующее устройство перфоратора:

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

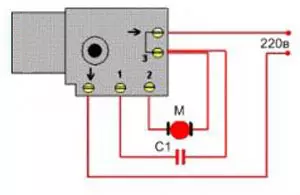

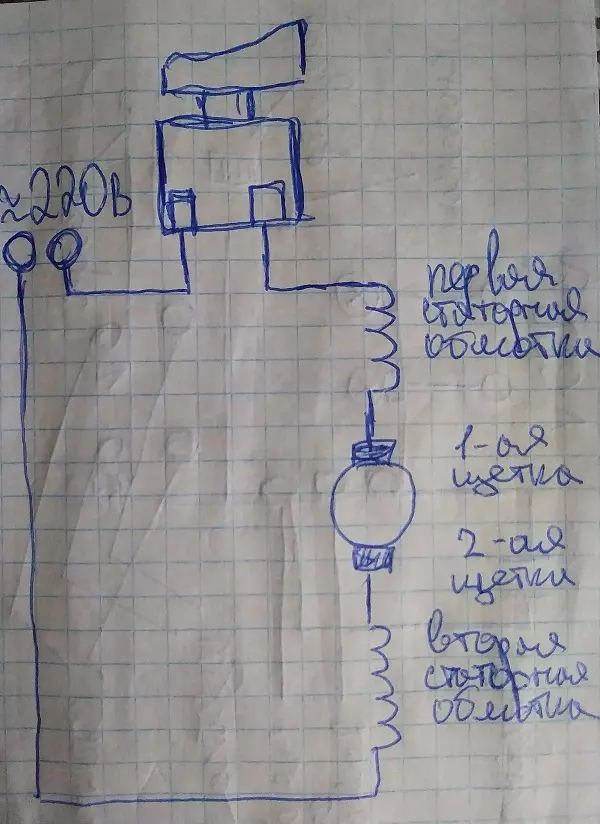

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

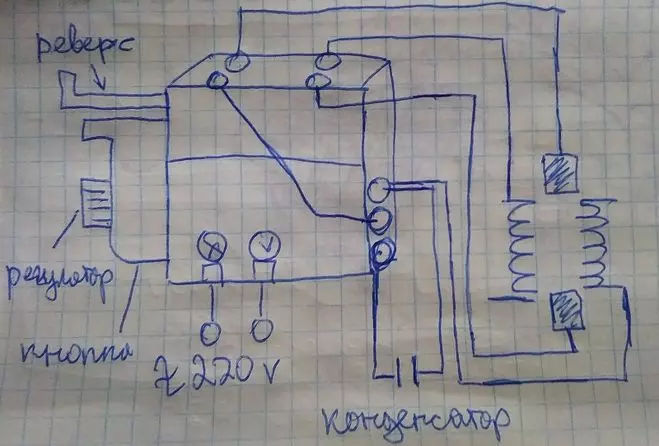

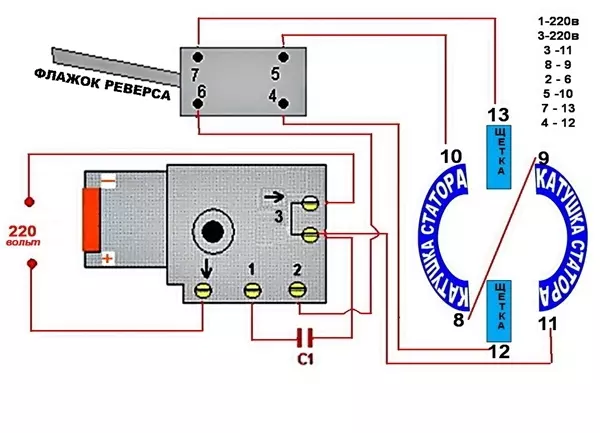

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

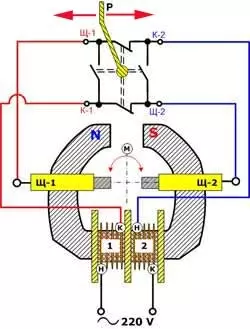

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести – два – сетевой вход 220 (фаза+ноль) – два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

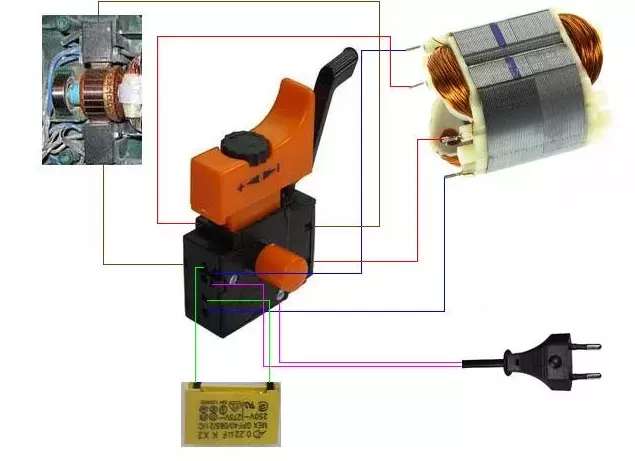

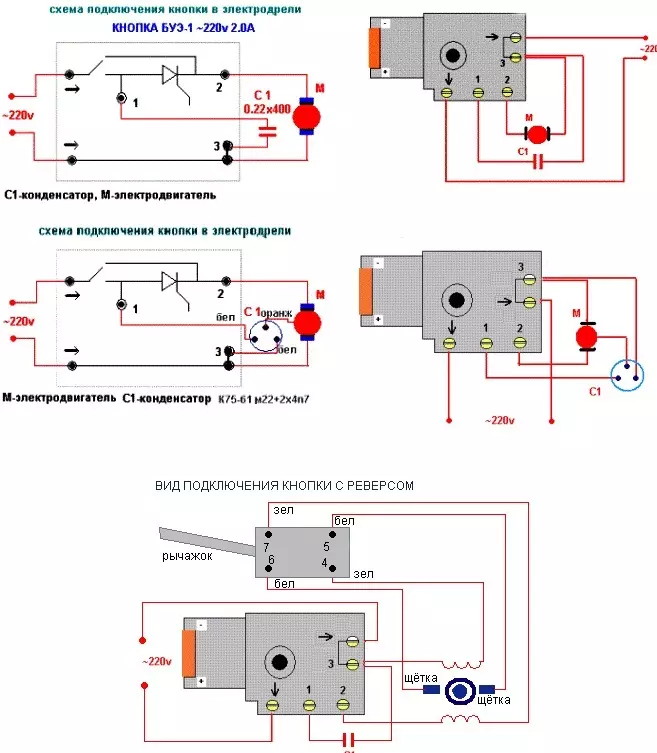

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

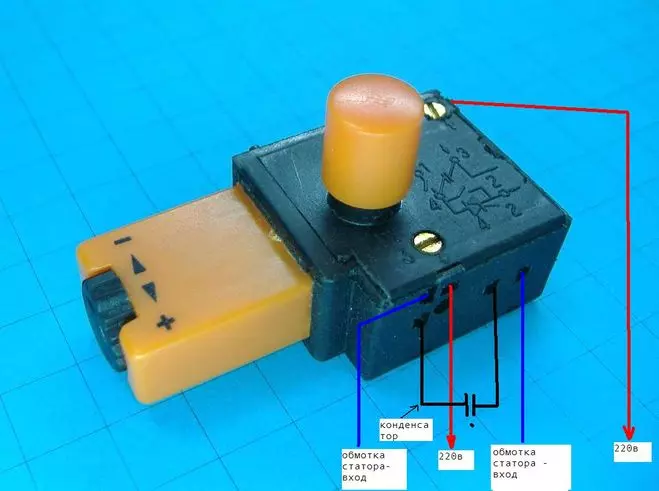

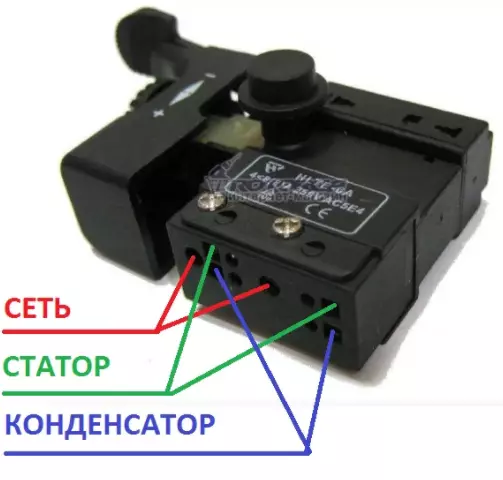

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

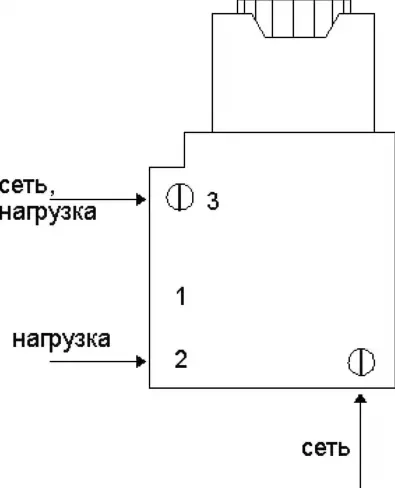

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых "+" от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило – они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Главное отличие дрелей заключается в наличии у ИЭ 1511 БЭ ударной функции, что дает возможность работать не только с деревом или сталью, но и с бетоном (есть специальный переключатель «сверление/сверление с ударом»). При сверлении нескольких одинаковых отверстий с помощью ИЭ 1511 БЭ может оказаться полезной клавиша фиксации частоты вращения.

Виды схем подключения кнопки дрели

При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.

ТИП ИНСТРУМЕНТА: бытовой.

ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.

ТИП ПАТРОНА: трехкулачковый.

ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.

ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).
