На дачном участке есть небольшой домик и вы решили к нему добавить полезную площадь. И вот тут-то появляется вопрос — как пристроить веранду к дому или хотя-бы террасу, и чтобы такое строительство обошлось не дорого.
Что такое веранда и терраса, в чем отличие
Веранда — представляет собой закрытое неотапливаемое помещение, которое чаще всего пристраивается к основной части дома, или находится непосредственно в доме и является его частью.
Основной материал для строительства закрытого помещения — это доски (красиво и стильно). Но в настоящее время, дачные мастера стали применять и другие доступные материалы (у кого что есть).
Например, пристроенное помещение может быть из:
- кирпича;
- бруса;
- пеноблоков;
- плоского или волнистого шифера;
- сэндвич панелей.

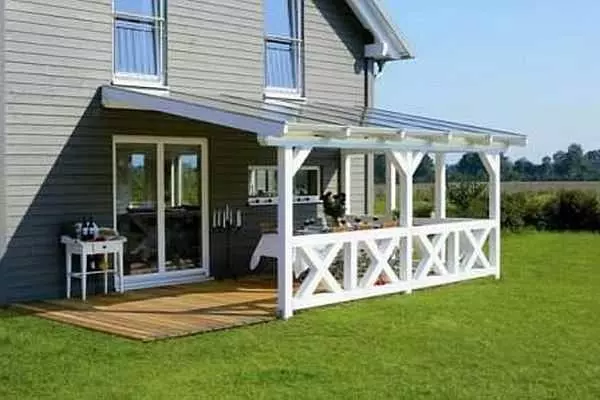

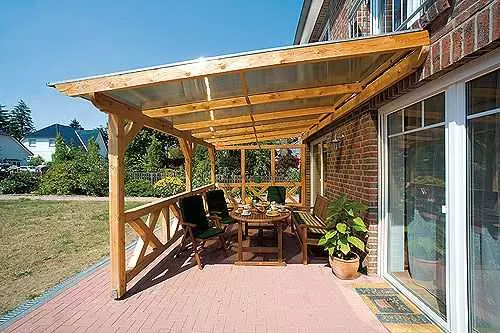

Терраса, наоборот — это открытая площадка, которая может быть как немного приподнятая над земным покрытием, так и расположенная прямо на нем.
Как правило, пол террасы застилают доской, специальным камнем или даже асфальтом и бетоном. Если выбрана половая рейка для настила, то её рекомендуется уложить на бруски обработанные антисептиком (главное — это чтобы дощатый настил обдувался воздухом и быстро просыхал после осадков).
А вот периметр открытого помещения многие ограждают красивыми перилами и сооружают навес, который служит укрытием от дождя или солнца. Также, террасу можно сооружать на некотором расстоянии от дома, а подход к ней сделать в виде крытого перехода.
Вариантов постройки множества — фото:
Как пристроить веранду к дому
Чаще всего веранда пристраивается к дому своими руками по каркасной схеме. Стандартные размеры таких построек, обычно 3х4 или 4х6 м, но можно смело отходить от стандартов, главное, чтобы было удобно и красиво.
С чего начать ? Снять размеры будущей постройки, на бумаге начертить эскиз и ещё много раз всё взвесить и продумать! Выполнить тщательную разбивку участка и разметить всё по осям с помощью шнуров и вбитых кольев. На выбранном участке под строительство веранды нужно снять слой почвы на 8-20 см (зависит от места проживания).
Какой фундамент сделать для веранды
Тут всё зависит от тяжести кошелка. Кто-то сделает, такой же как у дома (ленточный), а кто-то отдаст предпочтение простому — столбчатому.
Домашние мастера для фундамента под закрытое помещение используют различные материалы:
- кирпич;
- камень;
- бетон;
- асбестоцементные, железные или деревянные столбы.
Обычно выбирают столбчатый фундамент, который закладывается на каждый угол строения. Если постройка длинная, то столбики дополняют и посередине.
Обычно ямка под столб выкапывается на глубину 50-90 см, на дно насыпается песок и сверху сооружается столбовое основание. Уровень столба выводят так, чтобы пол веранды получился на 30-35 см ниже пола дома. Потом вы без проблем, крышу пристроенной веранды подгоните под крышу основного здания.
А можно обойтись и без фундамента . Делается так: где будет нижняя обвязка, там нужно снять плодородный слой почвы и вместо него насыпать слой глины, гравия или дресвы (берется в дорожных карьерах). На верх насыпного слоя, можно ещё добавить (если есть) пару сантиметров щебня и прямо на такую насыпь уложить обвязку из железнодорожных шпал или бревен лиственницы.
Строительство каркаса
Для сооружения веранды понадобятся:
- нижняя и верхняя обвязки;
- вертикальные стойки;
- наружная обшивка;
- оконные рамы и стекла;
- стропила крыши;
- кровля.
Для стоек и обвязок берут бревна приблизительно 120 мм в диаметре или брусья сечением 100х100 мм, или 80х80 мм. Обшивку веранд делают не так как у каркасных домов, а только с наружной стороны не применяя утеплительных материалов. Для того чтобы не продувались стены, применяют доски с четвертями (на примере вагонки), или шпунтованные доски.
Поскольку, большая площадь стен веранды уходит на остекление, то для обшивки достаточно использовать короткомерный недорогой профилированный материал (подойдут даже дощечки от ящиков по 1,5-2 см толщиной).
Пристраивая веранду самостоятельно, сначала делают нижнюю обвязку. Если выбран ленточный фундамент, то на цементную поверхность нужно уложить несколько слоёв рубероида и обрезки обработанных смолой досок, толщиной 4-5 см. И уже на эти дощечки ложатся венцы нижней обвязки. Тоже самое делают и при столбчатом фундаменте.
Нижние брусья необходимо соединить с помощью прямого замка. Также, в нижнюю обвязку нужно врезать лаги для половой рейки и вертикальные стойки. Используйте скобы для жесткого скрепления конструкции.
Несущие стойки не делайте на большом расстоянии друг от друга (50-60 см в самый раз). Потом для обшивки сможете применить любой короткий материал, да и пристройка будет крепкой. Такой же шаг, делайте и для чердачного перекрытия.
Также, для обшивки можно применять плоский или волнистый шифер, который после покраски будет хорошо смотреться. Кстати, окна играют передовую функцию при пристройке веранды к дому, поскольку они занимают обычно две-три стены, а места стыков легко можно закрыть деревянными наличниками.
Полы из досок укладывают без утепления. Делая кровлю веранды, можно использовать те же материалы, из которых изготавливалась крыша дома.
Не следует плотно соединять между собой новую конструкцию и дом, при пристройке веранды, поскольку условия и период эксплуатации, а также вес основного здания и новостройки разные. Необходимо делать зазор в 3-4 см между домом и пристроенной верандой.
После окончания обшивки, зазор нужно закрыть доской-нащельником. Место примыкания кровли веранды к стене дома необходимо закрыть фартуком изготовленного из оцинкованного железа.
Веранда пристроенная к дому позволяет расширить обитаемую площадь, получить место для комфортного отдыха. Закрытая (остекленная), она еще уменьшает теплопотери дома. Самое приятное, что ее можно сделать своими руками. Причем есть варианты, требующие солидных затрат, есть недорогие. Разновидностей как по строению, так и по используемым материалам немало, оформить можно в любом стиле.
Какие бывают
По способу устройства веранда пристроенная к дому может быть закрытой — с остеклением — или открытой. Открытые используются в основном в теплый период, закрытые могут служить местом для отдыха круглый год. Веранда пристроенная к дому может быть двух видов сразу: часть может быть остекленной (закрытой), часть — открытой.
На крытой веранде можно отдыхать круглый год. Она еще и теплопотери через эту стену уменьшает
Еще бывают они проходные — это когда для того чтобы попасть в дом вы проходите через нее. Такие пристройки располагают с лицевой части дома, иногда — со стороны двора, если из дома есть два выхода. Вход в непроходные только из дома. Попасть на улицу с такой веранды невозможно.
Охватывать пристройка может одну, две или больше сторон дома. Если она охватывает две смежные части дома, ее называют угловой. Некоторые из них занимают лишь часть стены.
Формы разные. Чаще это прямоугольник, реже — шестигранник, полукруг, другие нестандартные формы (такие строить сложнее). Вкратце, это все виды веранд пристроенных к дому, но без учета материалов.

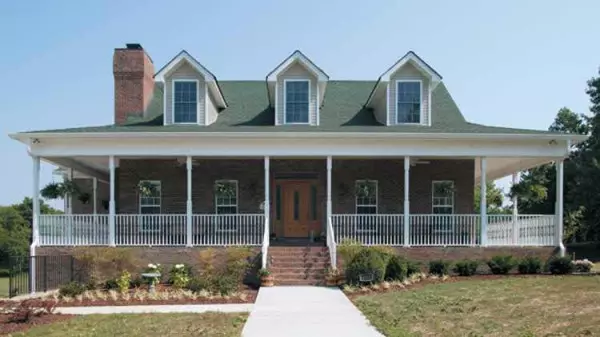

Пристройка по периметру придает дому экстравагантный вид
Из каких материалов делают

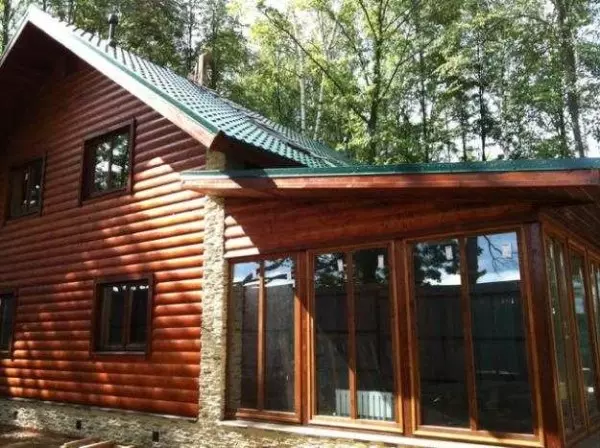

Чаще всего в наших краях делают деревянные веранды. С деревом работать проще, да и стоит оно не столь дорого, как в других странах. В местностях, где древесина очень дорога, конструктивные элементы делают из металла, а обшивку подбирают по своему вкусу. Это может быть стекло (стеклопакеты), поликарбонат.
Строят стены веранды из кирпича, ракушняка, бутового камня, строительных блоков. Также как и дом, их потом отделывают или нет — в зависимости от оформления основного здания. Могут просто сделать ограду, как на фото выше.

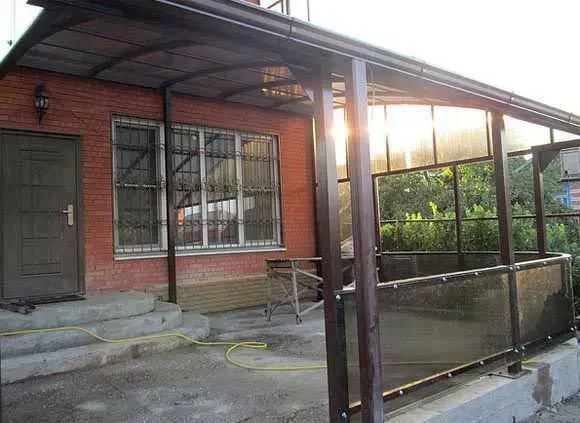

Веранда из металлического каркаса и специальных оконных блоков
Если дерево стоит дорого, или регулярно возится с его обработкой неохота, каркас веранды собирают из металла. Для этого чаще всего используется профильная труба, уголки или швеллера — зависит от материала и размеров пристройки. К металлу проще крепить стелопакеты, можно сделать не остекление, а использовать поликарбонат. Этот материал может быть разного цвета и разной степени прозрачности. Несмотря на кажущуюся хрупкость, есть достаточно прочный материал, который используют для строительства теплиц. А раз так, то и в веранде, если она закрытая, тепло он будет держать неплохо.
Веранда из поликарбонаа, пристроенная к кирпичному дому. Весь каркас собран из профильной трубы
Веранда пристроенная к дому: этапы строительства
Прежде всего необходимо определиться с типом — открытая/закрытая, из какого материала, выбрать тип фундамента. Также необходимо решить, какие размеры она будет иметь, где и как располагаться. Все это желательно прорисовать на плане. Еще лучше — заказать проект. Строительство по проекту у нас, скорее, исключение, но хотя-бы план с размерами и указанием места расположения, привязкой к дорожкам и т.д. у вас быть должен.
Постройка веранды к дому своими руками идет по следующему плану (строим из древесины):
- При помощи колышков и шпагата размечаете контуры.
- Снимаете дерн и плодородный слой. Если этого не сделать, под настилом растительность будет гнить, распространяя ароматы.
- Размечаете фундамент. На этом этапе могут возникнуть вопросы: какой высоты он должен быть. Если фундамент делаете несвязным и «плавающим», уровень настила веранды должен быть на 5-10 см ниже уровня пола. Это необходимо для того, чтобы даже приподнявшись, пристройка не заблокировала входную дверь. Если не хотите чтобы пол был ниже, придется во входной двери делать высокий порог: чтобы гарантировать свободу открывания двери. От того, на какой высоте будет находится пол пристройки, зависит высота опорного бруса. Он прибивается к стене дома, к нему крепят балки перекрытия. По его нижнему краю отбивают высоту фундамента (это два следующих шага).
- Прибиваете к стене опорный брус, по нижнему краю которого отбивается высота фундамента.

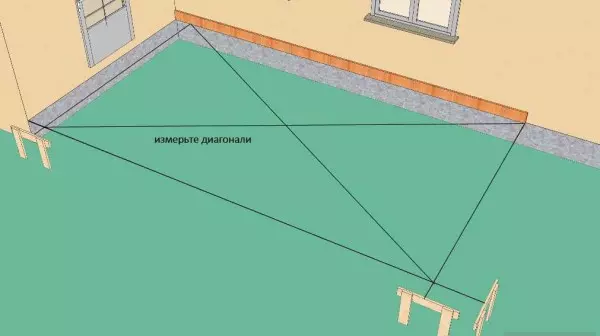

Как разметить пристройку: прибиваете на требуемом уровне опорный брус, по его нижнему краю отбиваете высоту фундамента

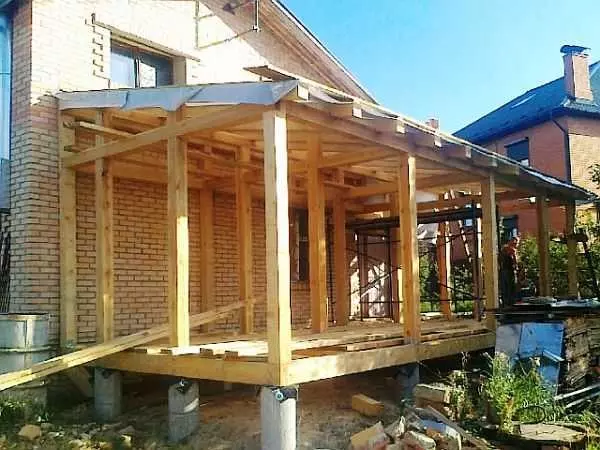

Так выглядит собранный каркас веранды, пристроенной к дому. Промежуточные стой ки нужны, только если ширина веранды будет более 3 метров.
Это только общие этапы. Чтобы иметь более полное представление о том, как сделать веранду к дому, далее рассмотрим самые проблемные моменты строительства подробнее.
Фундамент
Если веранду пристраивают к дому, фундаменты очень редко делают связными. Во-первых, дом уже отстоялся, усадка прошла. Если к нему жестко присоединить «свежую» постройку, неизбежно возникнут проблемы. Если и можно их связать, то только на стабильных, надежных грунтах, на которых никаких подвижек не бывает. Во-вторых, под пристройки такого типа редко делают тяжелые фундаменты. Сама постройка получается легкой — особенно открытая из дерева или каркасная — и несущей способности свайного или столбчатого фундамента достаточно.
Вообще же ставят веранды на такие же фундаменты, как и дома. Другое дело, что большая их часть стоит на столбчатых основаниях: затраты небольшие, времени требуется немного. И хотя все архитекторы и проектировщики утверждают, что правильный столбчатый фундамент поставить намного сложнее, чем ленточный (правда ленточный намного дороже), народ ставит именно столбы.
Столбчатый и свайный фундамент
Если вы решили пристроить веранду к деревянному дому, можно ставить столбчатый фундамент. Чтобы сделать его своими руками, вам нужно узнать, на какую глубину и на каком расстоянии ставят опоры. Расстояние между столбиками зависит от материала, из которого будет построена пристройка. Если это легкие материалы — древесина или легкая каркасная конструкция — можно ставить с шагом в 1,5 метра. Для более тяжелых расстояние должно быть от 1 метра.

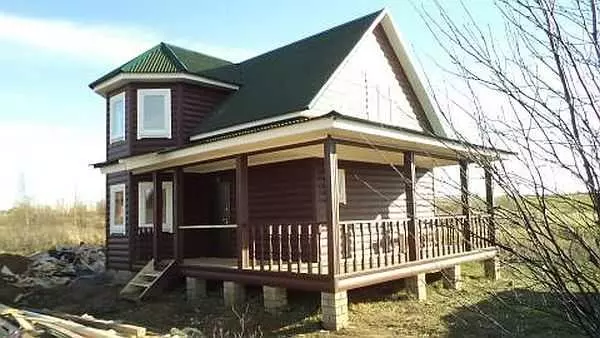

Столбчатый фундамент под веранду — столбики сложены из кирпича. Эта открытая веранда пристроена к деревянному дому. Дом стоит на ленточном фундаменте. Фундаменты пристройки и дома не связаны
При выборе глубины залегания столбиков есть два подхода:
- Закопаться ниже глубины промерзания грунта. Так поступают на водонасыщенных грунтах, склонных к пучению. В этом случае веранда будет стоять на одном уровне, не меняя свое положение, независимо от сил пучения. Для столбчатого фундамента это имеет смысл только если глубина промерзания не больше 1,2 метра. На большие глубины проще сделать свайный фундамент (лучше — сваи ТИСЭ). Скважины для свай не очень сложно делать даже если требуется пробурить 2 метра. Для устройства столбиков под каждый из них копать котлован такой же глубины — сложно и долго.
- Сделать фундамент мелкого заложения: на 20-30 см ниже плодородного слоя. В этом случае получите плавающую веранду, которая будет пониматься и опускаться при морозном пучении. Построить такое сооружение намного проще, но каждую весну вам придется бороться с последствиями пучения. Разные столбы будут «гулять» по-разному и придется каким-то образом выправлять ситуацию. Но это — на пучнистых грунтах (глины, суглинки). На стабильных грунтах, не склонных к пучению таких проблем не будет.
Чем хорош этот вариант фундамент под веранду к дому? Быстро строится, стоимость работ и стройматериалов небольшая.
Веранда пристраивается к кирпичному дому на ленточном фундаменте. Поставили ее на свайный фундамент. От столбчатого отличается тем, что сваи или ввинчиваются/забиваются готовыми, или заливаются в опалубку и получаются монолитными
Недостатки: сложно предвидеть его поведение. Причем и глубокого и мелкого заложения. С мелким заложением все зависит от зимы и степени насыщенности грунтов водой, что предвидеть и просчитать невозможно. При глубоком заложении тоже есть проблема: неизвестно, что находится под каждой из свай. Ведь геологическое изыскание во всех точках не сделаешь. А на тех участках, где грунт имеет сложную слоистую структуру, вполне можно попасть на какой-то карман, из-за которого свая будет вести себя не так, как предполагалось. Также в случае со сваями или глубоко заглубленными столбиками необходимо помнить о боковых силах пучения. Они вполне могут сломать длинные и тонкие сваи или столбы. Потому на проблемных грунтах для свай берут прочную опалубку (металл, асбест) и еще их армируют: при изготовлении столбов внутрь вставляют стальную,покрытую грунтовкой трубу, вокруг которой ведут кладку. Возможна также укладка армирующих поясов. При изготовлении буронабивных свай обязательно внутрь вставляют три-четыре прута арматуры, которые добавляют им прочности. Пристроить веранду своими руками на свайном фундаменте, может быстро и недорого, но риски на пучнистых грунтах велики.
Монолитный: ленточный и плитный
Если построить веранду собираетесь из кирпича, бута или других подобных тяжелых материалов, да еще с тяжелой облицовкой, фундамент нужен монолитный. Придется или лить ленту, или делать плиту. Их делают по всем правилам без каких- либо исключений: с опалубкой, армированием, вибрированием и т.д. Полностью по технологии.
При строительстве такого фундамент, его уже можно связывать с основным: вам придется делать его на ту же глубину и скорее всего, вести себя он будет стабильно.
Достоинства: высокая надежность и стабильность. Недостатки: значительная стоимость и длительность процесса постройки.
Подсыпка
Если дом расположен на сухих грунтах или в регионе, где морозное пучение — просто страшная сказка, если он не имеет цоколя, веранда пристроенная к дому может обойтись без фундамента. В этом случае снимается плодородный слой вместе с растительность, дно котлована трамбуется, потом засыпается щебень, трамбуется, после — песок, который тоже уплотняется. На это основание уже можно класть настил: деревянный, из тротуарной плитки или из плит.
Веранда пристроенная к дому может быть и без фундамента
Одно «но» стойки, на которые будет опираться крыша, все равно нужно каким-то образом укреплять. Для них делают небольшие сваи или складывают столбики (примерно с той же глубины, где начали укладку щебня под настил).
Какой толщины делать подсыпку? Зависит во-первых, от толщины плодородного слоя, а во-вторых, от выбора покрытия пола. Если это деревянные щиты (как на фото), вам нужно выбрать слои так, чтобы они лежали на одном уровне с грунтом. Если планируете уложить тротуарную плитку, вам придется учитывать ее толщину. Хотя, ее можно немного приподнять над уровнем грунта, чтобы отделить от двора. Но тогда по краю кладут бордюр.
На этом фото открытая веранда к дому пристроена без фундамента — это, скорее летний навес с кровлей из поликарбоната и открытым ограждением из дерева
Как крепить стойку и нижнюю обвязку
Работы по строительству каркаса веранды начинают после того, как бетон фундамента (если использовался) набрал часть прочности. Достаточно 50% от расчетной, а это при температуре +20° C, произойдет через 4-5 дней. Тогда поверх бетона, в тех местах, где будут крепиться стойки или обвязка, укладывается в два слоя гидроизоляция. Это может быть рубероид, толь, свернутый в два раза. Можно дважды промазать битумной мастикой или использовать другие современные материалы.
Потом есть два способа:
- закрепить стойки и потом обвязку;
- сначала обвязку, к ним стойки.
Если выбран первый вариант, для стоек в фундамент при заливке вставляют специальные держатели. Это могут быть разные приспособления (смотрите фото), но удобнее всего металлическая пластина в виде перевернутой буквы «П», к нижней части которой приварена шпилька, которая и замуровывается в фундамент. В эту пластину вставляется стойка (конец должен быть обработан антисептиком), выверяется ее уровень, закрепляется болтами или гвоздями.
Как крепить стойки к фундаменту
После того, как выставлены и закреплены все стойки, между ними прибивается брусья обвязки.
При втором варианте ситуация другая: стойки придется крепить к обвязке. Первым крепится брус обвязки. Это делать удобнее, если в бетон с каким-то шагом вмурованы шпильки. Тогда в брусе в нужных местах делают отверстия, его надевают на шпильки и фиксируют болтами. Затем одним из предложенных на фото способов устанавливают стойки.

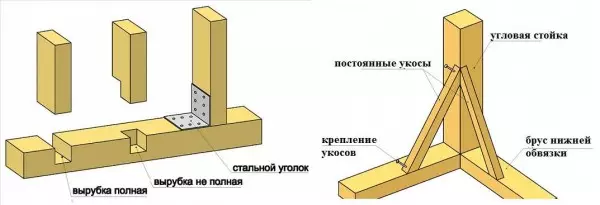

Варианты крепления стоек к обвязочному брусу
Любой из этих способов не исключает использование металлических уголков. Они делают крепление более надежным, что в данном случае очень важно. Ведь на стойках будет держаться крыша, да и стены или ограждение.
Крепление лаг к обвязке
Крепить их можно сверху на обвязку, или на одном уровне с ее верхней гранью. С тем, как именно вы будете это делать необходимо определиться в самом начале работ: от этого будет зависеть, на каком уровне необходимо будет крепить опорный бурс к стене дома (высота лаг учитывается или нет). Способы крепления лаг пола показаны на фотографии ниже.

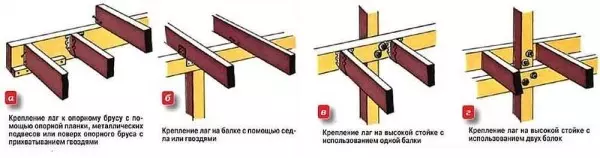

Как крепить лаги пола к обвязке
Примыкание крыши веранды
Веранда пристроенная к дому накрывается обычно тем же типом кровельного покрытия, что и лом. Вариантов может быть несколько и организация примыкания кровли зависит от того, как и к какой стене вы ее пристраиваете. Если крыша будет продолжением ската крыши дома, вам необходимо срастить две стропильных системы. В этом случае говорят, что крыша веранды примыкает к крыше дома.
Тогда порядок действий такой:
- К стойкам веранды крепятся верхние обвязки.
- К обвязке прибиваются поперечные потолочные балки. К ним потом подшивается потолок.
- Длинные стропильные ноги дома укорачиваются. Они не должны выступать за стену.
- Из строганной доски делают стропила веранды, которые со стороны крыши срезаются под углом так, чтобы они примыкали к уже имеющимся (смотрите на фото ниже). Чтобы было проще работать, можно сделать шаблон, по которому потом подготавливать стропила на земле. Стропильные ноги крепятся к системе дома насквозь гвоздями, можно сбоку поставить металлические усиливающие накладки.
- Для увеличения жесткости конструкции между стропилами дома и пристройки устанавливают распорки (противоснеговые опоры). Они отображены на фото, поясняющем конструкцию.

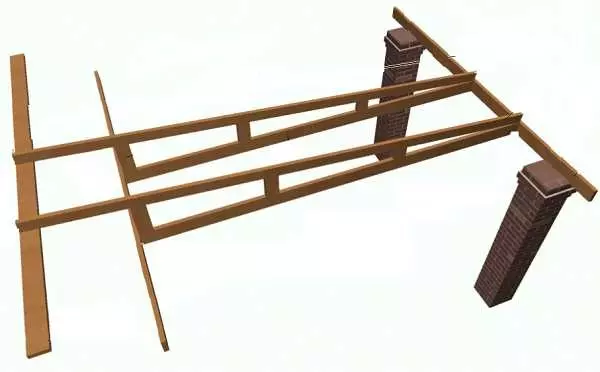

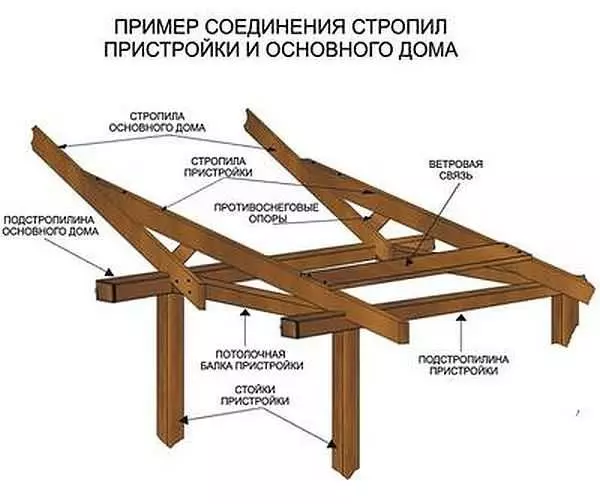

Примыкание стропильной системы крыши веранды к крыше дома
Если ширина веранды больше 2 метров или использоваться будет тяжелый кровельный материал, для того, чтобы опорная балка не провисала, устанавливают распорки. Их лучше не прибивать сбоку, а именно вставлять враспор между потолочной балкой и стропильной ногой.
Для того, чтобы исключить провисание крыши, устанавливают распорки между потолочными балками и стропилами
Чаще получается так, что кровля пристроенной к дому веранды примыкает к стене. В этом случае в стене делают штробу, в нее укладывается специальный пристенный профиль, который второй стороной укладывается на кровельной покрытие. Место примыкания его к стене заделывается герметиком.

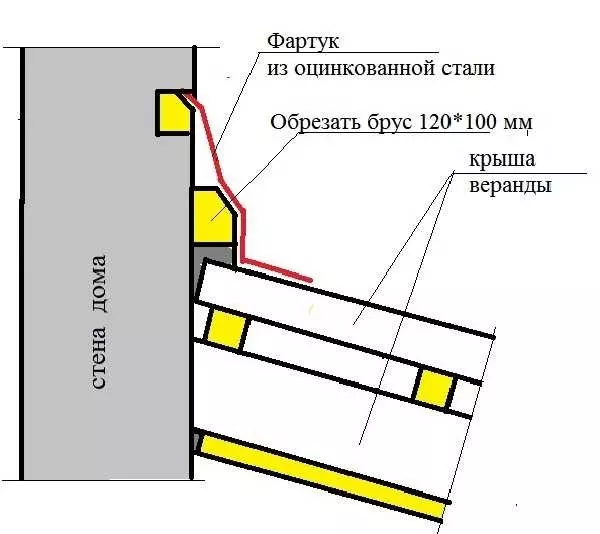

Как пристроить крышу веранды к стене дома
Второй вариант отличается только формой пристенного профиля: его можно сделать самостоятельно из листа кровельного железа. Отличается эта конструкция наличием бруса, который позволяет отодвинуть изгиб от стены дома и прикрыть возможные погрешности при настиле кровельного материала в месте примыкания. Также в этом варианте фартук крепится не непосредственно к материалу стены, а к брусу со скошенным краем, вмонтированному в штробу.

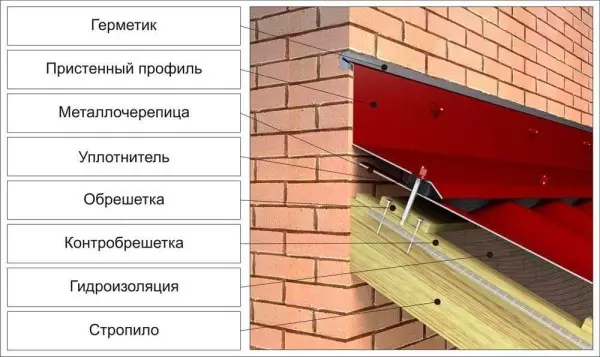

Второй вариант примыкания крыши пристройки к стене дома
Некоторые вопросы могут возникнуть по тому, как крепить стропила к наружной верхней обвязке, ведь ее габариты не дают сделать врубки, как на мауэрлате. Решение обычное: при помощи уголков (смотрите фото). Вместо уголков можно использовать бруски небольшого сечения.

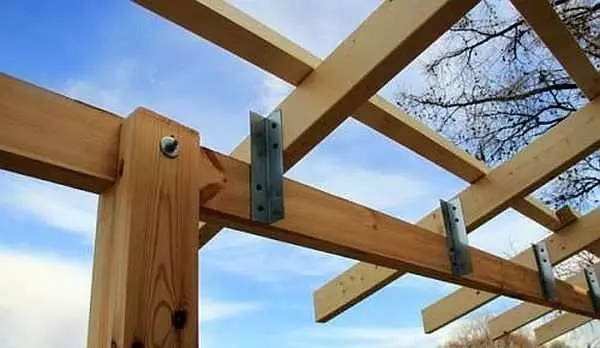

Способ крепления стропильных ног веранды к верхней обвязке
Может, не самое элегантное решение, но надежное. После того, как сверху все закроется кровельным покрытием, снизу подобьют вагонку, их видно не будет.
Возведение пристройки к тому зданию, которое уже было построено, процесс отнюдь не менее ответственный, чем строительство основного здания. А поскольку риск того, что две конструкции здания могут сместиться по отношению друг другу велик, именно обустройство фундамента для пристройки является наиболее важным этапом строительных работ. Если вы решили изготовить фундамент для пристройки своими руками, некоторые полезные советы вряд ли окажутся излишними.
Какой конкретно фундамент выбрать: на винтовых сваях, столбчатый или какой-то еще, зависит от материала, из которого планируется пристройка и особенностей грунта на участке. Так, к примеру, кирпичному пристрою требуется серьезный и основательный фундамент, а дому деревянному или выполненному из пеноблоков – достаточно облегченного основания.
С целью определения параметров и конструктивных особенностей будущего фундамента возле одной из стен готового дома выкапывают шурф с размерами либо 1х1 м, либо 1,5 м. По достижению подошвы основания производится более конкретная оценка размеров основания. Для ленточного – ширина и уровень заглубления, а у столбчатого фундамента на винтовых сваях – размеры столбов и глубину из закладки.
Закладка фундамента под пристройку, независимо от того, какому основанию отдано предпочтение – на винтовых сваях или ленточному – предполагает использование следующего инвентаря и инструмента:
- болгарка;
- перфоратор;
- бетономешалка;
- мастерок (или лопатка);
- кувалда;
- емкость для смеси бетона;
- рулетка;
- уровень;
- расшивка;
- кувалда.
Основные особенности закладки фундамента
1. Старый фундамент. 2. Новый фундамент. 3. Перемычки. 4. Продухи
Фундамент для пристройки к кирпичному, деревянному дому или дому из пеноблоков заливается на меньшую глубину по сравнению с основным зданием. Это необходимо для создания определенного запаса на усадку. При этом если главное здание стоит на бетонной плите, для пристроя необходима заливка еще одной плиты, а если для строительства дома использовался фундамент на винтовых сваях, то для пристройка потребуется аналогичное основания. Если использовать какой-то другой фундамент для пристройки к дому, на старый фундамент может усилиться давление, что станет причиной дополнительной усадки или даже заваливания конструкции.
По окончании заливки фундамента пристройки обязательно следует дождаться его усадки и только после этого приступать к строительным работам. например, если обустройство фундамента было закончено осенью, начинать возведение пристройки можно уже с наступлением весны.
Привязать два фундамента – старый и новый – своими руками можно двумя способами:
- произвести жесткое связывание путем закладки единой арматуры;
- возвести отдельный фундамент с деформационным швом.
Конкретный вариант выбирается в зависимости от материала, из которого возведено основное строение и характеристик почвы на приусадебном участке. Так, связывание двух фундаментов в единую конструкцию допустимо в том случае, если главное строение не дало сильной усадке.. Во всех остальных случаях более оптимальным решением окажется обустройство отдельного фундамента.
Жесткое связывание двух фундаментов
Жесткое соединение фудамента основного здания с пристройками допускается в следующих ситуациях:
- если грунт на участке непучинистый или слабопучинистый;
- если планируется строительство двухэтажной пристройки под одной крышей с основным зданием;
- если используется ленточный мелкозаглубленный фундамент;
- если можно спрогнозировать усадку строения.
Если основное здание построено на столбчатом фундаменте на винтовых сваях, арматура крепится на цоколе. Соответственно, последний должен иметь достаточные параметры высоты и ширины.
Для соединения ленточного фундамента у основного фундамента выкапывается траншея с песчаной подушкой. Глубина траншеи не должна превышать аналогичный показатель у основного дома. Далее в арматуре в шахматном порядке высверливают отверстия на треть ширины конструкции. В данные отверстия вбивается арматура, выступающие концы которой в дальнейшем будут выполнять функцию каркаса фундамента для пристройки к дому. Забивая арматуру своими руками, следует иметь в виду, что на один квадратный метр площади в среднем требуется около 20 арматурных прутков.
Остальная арматура укладывается уже после установки опалубки и заливается бетоном.
Жесткое соединение с плитным фундаментом производится только в том случае, если толщина его составляет более 40 см. Допустима такая стыковка и в том случае, если плита цоколя здания выступает. Такие отступа обычно оставляют в процессе строительства зданий из пеноблоков и газобетона. Длина выступа должна составлять порядка 30 см и давать возможность произвести оголение арматуры конструкции с целью последующего приваривания ее к каркасу основания пристроя.
Отдельный фундамент к дому
Если к деревянному дому или дома из пеноблоков пристраивается кирпичное сооружение, из-за разницы в весе усадка будет производиться неравномерно. В данном случае связывать фундаменты не рекомендуется самым настоятельным образом. В данном случае более целесообразно соорудить отдельное основание для пристройки к дому.
Отдельно стоящий фундамент к дому из пеноблоков проще всего строить по схеме замкнутого типа. Для выполнения задачи возле стены здания возводят ростверк из железобетона. При этом между двумя фундаментами укладывается теплоизоляционный материал (например, рубероид), который накрывается гидроизоляцией. Этот слой позволяет избежать повреждения фундамента здания. В качестве деформационного шва к дому в процессе бетонирования фундамента используются гидроизолированные доски. Деревянному пристрою или пристройке из пеноблоков достаточно двухсантиметровой толщины шва. Если же речь идет о более массивной пристройке, толщину данного шва следует увеличить до 5 см. Для маскировки данного шва обычно используется специальная декоративная накладка, крепление которой производится к капитальной стене.
Фундамент под каркасную пристройку своими руками
Если пристройка к деревянному дому или дому из пеноблоков производится из легких по весу материалов, чаще всего делают столбчатый фундамент или фундамент на винтовых сваях.
При этом именно установка фундамента на винтовых сваях своими руками является самым простым и недорогим способом сооружения основания для каркасной пристройки. Основной недостаток подобной конструкции заключается в том, что фундамент на винтовых сваях в существенной степени подвержен воздействию коррозии. Но с этой проблемой можно легко справиться при помощи специальных антикоррозийных составов.
Из преимуществ, характерных для оснований на винтовых сваях, изготавливаемых своими руками, следует в первую очередь упомянуть высокую скорость строительства. После того, как фундамент для пристройки к дому из пеноблоков или древесины будет закончен, можно сразу же приступать к строительству пристройки. Свайный фундамент не требует необходимости укрепить его дополнительно или выжидать определенное количество времени.
Если вам ранее никогда не приходилось закладывать фундамент под пристройку к дому из пеноблоков, кирпича или другого материала своими руками, специалисты настоятельно рекомендуют не экспериментировать. Лучше доверить выполнение работ более опытным и квалифицированным мастерам, работающим в строительных компаниях. Это даст более высокие результаты, чем если вы будете пытаться соорудить фундамент своими руками, не имея соответствующего опыта.
Фундамент для пристройки – важный этап возведения всей конструкции. Тут главное не навредить основному зданию. Поэтому сделать надежное основание своими руками можно, но следует соблюсти основные технологические нюансы строительства.
Определение типа основания
Пристройка – это самостоятельное строение. Ее можно закладывать одновременно со строительством основного здания. В этом случае не возникнет неудобства при состыковке двух частей, на которых будут стоять дом и пристроенная часть. Однако чаще всего необходимость расширения жилого пространства возникает после долгой эксплуатации дома. В этом случае приходится пристраивать новые стены к существующему строению. И очень важно соблюсти все правила и возвести фундамент под пристройку дома так, чтобы впоследствии из-за деформации основания дом не перекосило и он не пошел трещинами.
Чтобы своими руками сделать фундамент правильно, нужно выяснить следующее:
- определить, какая основа использована под домом и на какой глубине она залегает;
- выяснить особенности укладки (если на столбцах, то какой ширины шаг столбцов, а если в основе ленточный тип, то какой ширины его подошва);
- определить характер почвы и выяснить глубину промерзания грунта.
Обычно данные о доме описаны в технической документации. Но если постройка не очень новая и не сохранилось документов, то определить, на чем стоит строение, можно следующим образом:
- выкопать яму у основания дома в месте, где будет примыкание;
- выяснить, что лежит в основ, и уточнить, есть ли песчаная подушка;
- определить материалы, из которых изготовлен прежний фундамент, и прочие параметры;
- посмотреть, что представляет собой почва по степени пучинистости.
Совет: Чтобы при строительстве пристройки к существующему дому выяснить ширину старого ленточного основания, нужно продеть поверху металлический штырь с крюком на конце. Провернув штырь вниз, выяснить точку упора и зафиксировать отметку. Вынув обратно прут, вы сможете по отметке узнать ширину старого основания.
Какие существуют виды примыканий?
С учетом особенностей старой основы выбирается способ примыкания к основному дому. Есть несколько возможностей сделать соединение двух оснований:
Единое требование для любого варианта – глубина закладки нового должна быть равной либо чуть меньше старого основания, чтобы дать возможность сделать безболезненно усадку.
Где применяется первый вариант?
Основания можно соединить жестким образом, если:
Ход работ
На жесткой сцепке
При отсутствии пучинистого грунта и при устоявшемся основании основного дома делается фундамент для пристройки на жесткой сцепке. Для этого нужно:
Таким способом своими руками вы сможете привязать пристройку к любому типу строения.
Где применяется второй тип?
По второму типу можно строить фундамент под пристройку к дому, если требуется соединить части из разных материалов. Например, веранду из пеноблоков сделать к деревянному дому. Или из пеноблоков к дому из кирпича.
Такой фундамент под пристройку к существующему дому является отдельным, укладывается рядом со старым строением и соединяется деформационным швом. Сделать это несложно своими руками, просто нужно правильно соединить места стыка, заделав шов теплоизоляционными влагостойкими материалами – к примеру, рубероидом и обычной паклей.
Ход работ:
Свайно-винтовой способ
Это хороший и быстрый способ под легкие пристрои из дерева, пеноблоков и иных материалов, при наличии жесткого и надежного ростверка его можно применять и для более тяжелых конструкций.
Способ хорош тем, что выполняется быстро, не разрушает существующего фундамента и может применяться на любых типах почв, включая пучинистые и заболоченные. Кроме того, на сваях можно без проблем ставить любые конструкции из разных материалов, включая кирпич, деревянный брус, пеноблоки и пр.
Фундамент на столбах
Очень распространенный способ, годится для конструкций из пеноблоков, дерева, ОСП и прочих легких материалов. Устанавливаются столбы-опоры из расчета 6 штук на пристройку размером 7 м на 3 м.
Ход работы:
- вырыть на глубину промерзания ямы под столбы;
- уложить песчаную подушку на дно ям;
- установить стекловолоконную арматуру (можно и металлическую, предварительно обработанную составом для гидроизоляции);
- установить нужного размера опалубку по надземной части.
- забетонировать по опалубке столбы.
Как выбрать лучший вариант?
Нет смысла делать серьезный фундамент под небольшую веранду или иную легкую конструкцию, скажем, из пеноблоков или ОСП. Вполне достаточно применить свайно-винтовые опоры. Пристрой из пеноблоков нормально будет стоять и на мелко заглубленном ленточном основании. При строительстве тяжелой конструкции нужно выбрать и соответствующую надежную основу.
Делаю пристрой к существующему дому, как правильно решить проблему деформационного шва и вообще как это правильно сделать?
Возможно, проблемы и нет. Деформационный шов устраивают в тех случаях, когда вероятна неравномерная усадка здания. Это может произойти из-за весьма крупных габаритов сооружения, значительного перепада высот отдельных секций дома, возможности просадки фундаментов и грунтов.
В месте стыка очевидно разновысоких частей здания (в данном случае пристройка крыльца) деформационный шов нужен. Проложить его можно не только жёсткой минватой, но и пенопластом, другим эластичным материалом
Если вы строитесь не в сейсмическом районе, дом у вас каменный или каркасный, не выше двух этажей и имеет разумные размеры, реально обойтись без шва. Достаточно соорудить прочный фундамент под пристройкой. Конструктивно он должен быть идентичен существующей части, заложен на такую же глубину. Если фундамент ленточный, важно хорошо уплотнить основание под его подушкой, просыпать щебнем дно траншеи, тщательно утрамбовать. Старую и новую части следует связать между собой, забив в бетон арматурные «ерши», предварительно просверлив под них отверстия.
Различные варианты примыкания фундамента пристройки и его жёсткого соединения с существующим
Стены обеих частей здания также необходимо связать друг с другом.
Компромиссный вариант. Шов в кладке, заполненный строительным герметиком, есть, но стены жёстко связаны стальными ёршиками. Подобное решение подходит для случая, когда основная часть здания и пристройка имеют однотипные каменные стены и фундаменты
Если же нет уверенности в несущей способности грунта либо пристройка бревенчатая и будет давать усадку, деформационный шов придётся делать. Вы не указали ни особенностей конструкции дома (материал стен основной части дома и пристройки), ни характера примыкания (ровная плоскость, угол). Конструкция шва зависит от конкретной ситуации, вариантов может быть очень много. Не обладая необходимой информацией, мы можем дать лишь общие рекомендации:
- Если существует возможность значительной усадки пристройки относительно дома, наилучшим решением будет установить не три, а четыре стены, включая примыкающую к существующей. Фундамент и стены пристройки будут иметь замкнутый контур, что исключит горизонтальные деформации, на второй иллюстрации это вариант Д.
- Толщина деформационного шва в нашем случае – 10-25 мм, его можно заполнить жёсткой минватой, пенопластом, вспененным полиэтиленом.
- Крыша пристройки также должна быть полностью отделена от старой части здания. Примыкание можно закрыть фартуком, закрепив его на стене.
- Стык стен старой и новой частей дома, расположенный в одной плоскости, следует закрыть накладкой (деревянная доска, металлическая планка), крепить которую следует к существующей стене.
Вариант деформационного шва для каменных стен. Стык прокладывается упругим наполнителем, в данном случае внутри утеплителем, снаружи специальным трубчатым эластичным жгутом. Стальная накладка, герметизированная с обеих сторон, скрывает стык и защищает его от проникновения воды.
- Если вы пристраиваете деревянный сруб-трёхстенок, стык следует выполнить прямой замочной врубкой или на обсаде: на существующей стене должен располагаться брус (шип), в пристраиваемой выбран паз. Пристрой, теряя влагу, будет оседать по направляющей, препятствующей кручению брёвен. Гвозди, скобы не используют, шов заполняют традиционным утеплителем: мхом, паклей, джутом. Снаружи устанавливают доску-накладку.
Если к дому пристраивается срубная конструкция, стык можно решить в соответствии со вторым вариантом: замочный шип-паз
