Как вставить сверло в быстрозажимной патрон

Дрель — это необходимый в хозяйстве и широко распространенный инструмент. Каждый человек сталкивается с моментом, когда он первый раз решил ею воспользоваться, и вначале задумывается о том, как вставить сверло в дрель.

Схема устройства сверла.

Действительно, без разрешения вопроса ее использование невозможно. Решение этой задачи не является большой проблемой, но при использовании инструмента в первый раз лучше посоветоваться. Неправильно вставленный режущий элемент может наделать много ненужных хлопот.

Немного общих сведений

Дрель является инструментом для сверления отверстий. К разновидностям можно отнести перфоратор и шуруповерт. Во всех конструкциях движение рабочему элементу передается от источника энергии через патрон, в котором и закреплен рабочий элемент.

Для дрелей используется инструмент, представляющий собой цилиндрический металлический стержень. Он состоит из трех частей — рабочая часть, хвостовик и шейка. Для закрепления служит хвостовик, который может отличаться по форме своего поперечного сечения (круг, треугольник, четырехугольник). В большинстве случаев используются аппараты с круглым хвостовиком. Сверла имеют различный диаметр, а также длину хвостовика и рабочей части.

Патрон для сверла

Устройство патрона для дрели.

Абсолютное большинство бытовых инструментов содержат патрон кулачкового типа. Такие составляющие изготавливаются в виде цилиндрического корпуса, по поверхности которого перемещается регулировочное кольцо (гильза). Внутри цилиндра размещаются кулачки, которые за счет конусного исполнения их поверхности приближаются друг к другу при вращении кольца по часовой стрелке и отдаляются при движении против часовой стрелки.

В зазор между кулачками вставляется хвостовик. Смыкаясь, кулачки закрепляют рабочий орган в патроне. Такая конструкция патрона позволяет зажимать рабочие элементы с хвостовиком цилиндрического типа различного диаметра. Кулачковые для бытовых дрелей выпускаются со стандартным диапазоном закрепляемых сверл — 0,8-10 мм и 1,5-13 мм.

Патроны для бытовых дрелей изготавливаются с двумя вариантами зажимов — обычный (ключевой или зубчато-венцовый) и быстрозажимный. В обычном патроне движение регулировочного кольца обеспечивается зубчатым приводом при помощи специального ключа. В быстрозажимном патроне для задания движения кулачкам используется металлическая гильза с рифленой поверхностью. Вращение гильзы осуществляется вручную. В конструкции быстрозажимных экземпляров могут применяться блокирующие или зажимные элементы для ограничения усилия затягивания. В таких случаях окончание зажатия режущего элемента фиксируется щелчком или срабатыванием блокирующего пальца (кнопки).

Кроме того, патроны могут быть одномуфтовые или двухмуфтовые. В первом случае вращение регулировочной гильзы происходит относительно корпуса дрели и достаточно зафиксировать только его. Во втором случае, гильза перемещается относительно второй муфты (кольца), которое, в свою очередь, может вращаться относительно корпуса, что требует фиксировать вторую муфту рукой при вращении гильзы.

Как вставить сверло: основные требования

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование — рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие — сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Установка сверла в дрель с быстрозажимным патроном

Схема подключения кнопки дрели.

Прежде чем вставить сверло в дрель, необходимо вначале проверить ее работоспособность, т. е. включить ее. Затем следует проверить патрон. Для чего, прежде всего, необходимо обесточить инструмент — все работы по установке сверла проводятся в состоянии, когда вилка отсоединена от электросети! Вручную, путем вращения гильзы против часовой стрелки, максимально разводятся кулачки патрона; а потом вращением гильзы по часовой стрелке максимально сводят их. Вращение должно быть легким. Если возникают затруднения, то следует произвести смазку.

После проверки следует развести кулачки на расстояние, немного превышающее диаметр сверла. Затем надо вставить режущий элемент в патрон до упора. Закрепление сверла в быстрозажимном экземпляре производится путем вращения рукой гильзы по часовой стрелке. При этом другой рукой фиксируется неподвижно кольцо муфты внизу (при двухмуфтовом исполнении) или сама дрель (при одной муфте).

Вращение гильзы производится до щелчка или срабатывания защелки, а при их отсутствии в конструкции дрели до тех пор, пока возможно вращение вручную при полном усилии.

Установка сверла в ключевой патрон

Для того чтобы установить сверло в такую дрель, проводятся те же работы, что и для быстрозажимного варианта. Различие заключается в способе вращения регулировочной гильзы. В таком патроне на гильзе сбоку предусмотрено гнездо для вставки специального ключа. Ключ необходимо вставить в гнездо и, вращая по часовой стрелке до упора, обеспечить закрепление.

По окончании установки необходимо проверить (визуально и вручную) надежность закрепления и расположение рабочего элемента относительно оси. После того как сделано все, чтобы вставить сверло, дрель можно включать и начинать работу.

От того, насколько правильно вставляется сверло в дрель или перфоратор напрямую зависит не только качество работы, но и безопасность держащего инструмент в руках человека. Ведь вылетевшая насадка вполне может нанести травму, причем достаточно серьезную. Поэтому к данному моменту следует отнестись со всей ответственностью. Любой сверлящий инструмент в неумелых руках – это всегда объект повышенной опасности. Поэтому работая с дрелью или перфоратором, делать нужно все в полном соответствии с рекомендациями производителя. Их игнорирование может привести к не самым приятным последствиям.

Как вставить сверло в дрель – особенности разных моделей

На первый взгляд ничего особо сложного здесь нет. Это, конечно, так, но с одной оговоркой. Ничего сложного в такой задаче нет для опытного мастера, работавшего уже не с одной моделью дрели и прекрасно понимающего их специфику. Между тем многие новички здесь нередко допускают ошибки.

Вместе с тем следует отметить, что в настоящее время на рынке представлены дрели самых разных производителей – начиная от дешевых китайских и заканчивая всемирно известными брендами – Бош (Bosch), Макита (Makita) и так далее. Они отличаются друг от друга не только по техническим характеристикам. Различия также есть и в конструкции некоторых узлов. Нас в данном случае больше всего интересует патрон. Ведь именно в него и вставляется сверло. В большинстве моделей сегодня устанавливают патроны кулачкового типа. При этом они делятся на:

• ключевые (зубчато-венцовые);
• быстрозажимные.

При этом общий принцип у них по большому счету один. Патрон состоит из корпуса, имеющего форму конуса, по которому перемещается гильза (регулировочное кольцо). Последняя как раз и отвечает за приближение и отдаление кулачков, фиксирующих сверло. Алгоритм действий здесь очень простой. Вращая кольцо по часовой стрелке, вы приближаете кулачки друг к другу, в противоположную сторону, наоборот, раздвигаете. В первом случае происходит фиксация хвостовика сверла, во втором он освобождается.

Если принцип действия здесь один, то механизмы его реализации разные. В частности, ключевые зубчато-венцовые конструкции требуют специального ключа, идущего в комплекте с дрелью. Он имеет достаточно специфический вид и расписывать данный момент нет смысла.

С помощью ключа, вставляемого в специальное отверстие на патроне, вы можете вращать кольцо, имеющее рифленую поверхность, в нужную сторону. Такая конструкция обеспечивает более надежную фиксацию хвостовика сверла по сравнению с быстрозажимными патронами. Однако при этом многие мастера недолюбливают такие дрели. Ведь здесь нужно постоянно использовать ключ. При необходимости частой смены насадок это отнимает драгоценное время. Кроме того, ключ должен быть всегда под рукой – чаще всего он висит на шнуре, на специальном кольце.

Быстрозажимные патроны более простые. Здесь вращать гильзу для сведения-разведения кулачков можно рукой. Конечно, это негативно сказывается на надежности фиксации сверла, однако для бытового инструмента такой вариант вполне приемлем. Некоторые производители ставят на свои быстрозажимные патроны дополнительные блокирующие элементы. Они позволяют ограничить усилие при затягивании. То есть это своего рода предохранитель. Данные элементы просто не позволят сломать патрон – при чрезмерном усилии они просто заблокируют движение.

Ну а теперь давайте перейдем к рассмотрению главного вопроса – как нужно правильно вставлять сверло в дрель. Несложно догадаться, что порядок действий в данном случае напрямую зависит от типа патрона, установленного на инструменте. В частности, в быстрозажимных конструкциях в первую очередь следует зажать рукой гильзу и повернуть ее против часовой стрелки. Тем самым вы разведете кулачки на нужное расстояние и освободите место для хвостовика. Далее вставляем сверло, и проделываем описанные выше действия в обратной последовательности. Вращать гильзу нужно уже по направлению движения часовой стрелки.

Зачастую для данной операции используют мощность инструмента. В таком случае нужно просто удерживать гильзу рукой и нажать на пусковую кнопку. При этом переключатель реверса предварительно нужно установить в требуемое положение. Ведь для разведения кулачков вал должен вращаться в одну сторону, для сведения – в другую. Как уже отмечалось выше, на многих моделях предусмотрены блокирующие элементы. То есть инструмент вы точно не сломаете. Правда, не забывайте, что дрель при этом необходимо хорошо держать в руках. В ином случае инструмент вполне может вырваться.

Для того чтобы установить сверло в зубчато-венцовый патрон, нам понадобится ключ. Вращая с его помощью гильзу (вращая против часовой стрелки), вы сперва разведете кулачки. Далее вставляем сверло и, придерживая его рукой, делаем все в обратной последовательности. То есть опять-таки с помощью ключа, вращаемого уже по часовой стрелке, мы сводим кулачки вместе, зажимая тем самым хвостовик сверла. По сути, здесь тоже нет ничего сложного. Просто времени на замену сверла уходит немного больше.

А в завершение хотелось бы дать несколько общих рекомендаций по этому вопросу. Особое внимание обязательно нужно уделять надежности фиксации сверла. Поэтому не забывайте всякий раз проверять этот момент. Контроль здесь осуществляется очень просто. Нужно всего лишь легонько пошевелить сверло рукой. При надежной фиксации оно не должно качаться в патроне. Если же заметили проблему – попробуйте подтянуть кулачки. Кроме того, хвостовик следует погружать в патрон до упора. Опытные мастера не советуют увеличивать длину сверла, сознательно игнорируя данное требование. Риск, что насадка просто вылетит из патрона, да еще и нанесет травму, будет достаточно высоким. Поэтому не стоит подвергать себя неоправданной опасности.

Еще один важный момент. Фиксируя сверло в патроне, следите, чтобы оно стояло ровно. Никакие искривления после зажима кулачков здесь недопустимы. Такой инструмент становится уже опасным. В итоге вы повредите заготовку, либо сломаете насадку, не говоря уже о возможности получения травмы, ведь отломавшаяся часть сверла с определенной долей вероятности может угодить в глаз. Поэтому, устанавливая сверло, не нужно пренебрегать элементарными правилами безопасности.

Дрель и шуруповерт – самые популярные инструменты для проведения любых ремонтно-сборочных работ в доме. Идеальный вариант – совместить оба инструмента в одном. Это сэкономит не только место в квартире, но и деньги, время на выбор подходящей модели. Купить сверла для шуруповерта – значит, получить в свое распоряжение дрель без дополнительных затрат.

Сверла для шуруповерта

Сверло – режущий инструмент, предназначенный для бурения отверстий, стальной стержень с шестигранным хвостовиком с одного конца и рабочей частью, которая вставляется в шлиц крепежного изделия, с другого. Сверла имеют множество различий, выбор определяется материалом, с которым придется работать, и конструкцией самого сверла. В продаже отдельно представлены модели для:

• перовые;
• спиральные;
• винтовые;
• фрезеровальные;
• спираль Левиса;
• спираль Форстнера.

Такой большой выбор объясняется различной геометрией сверла, то есть в каждом виде расположение режущих кромок, канавок, углов заточки и материала самой биты может быть различным. Технология производства у разных компаний может отличаться и влиять на качество изделий. Маркировка расскажет о твердости стали, примеси металлов в сплаве, технологии и месте производства.

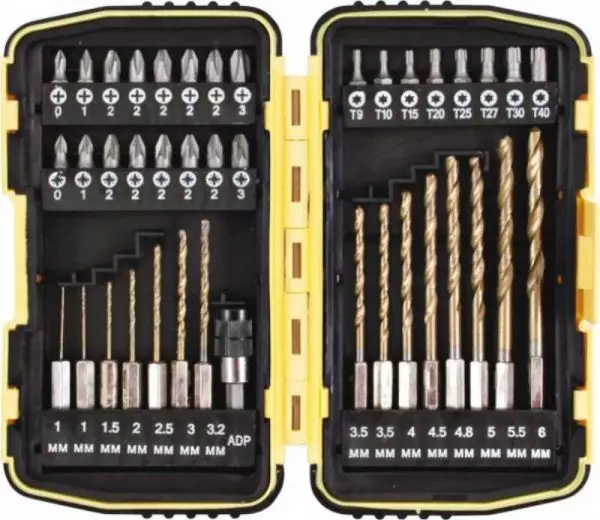

Кроме технической направленности, при выборе нужно позаботиться и о простейших качествах – это длина и диаметр. Они соответственно позволят сделать отверстие нужного диаметра и глубины. Часто сверла продаются в наборах: несколько разных длин одного диаметра или разных диаметров одной длины для работы с определенным материалом. Но наборы производят в основном с диаметрами до 10 мм, более крупные и тяжелые модели покупаются поштучно.

Хвостовик биты определяет совместимость с конкретной моделью шуруповерта. Они делятся на конические, цилиндрические, SDS, шлицевые, трехгранные, гексагональные. Шестигранные (они же HEX или гексагональные) хвостовики подходят практически к любой модели дрели или шуруповерта. Универсальность обеспечивает им максимально широкую сферу применения.

Сверло для быстрозажимного патрона

Вставлять и вытаскивать сверла в быстрозажимной патрон легче всего. Здесь не нужно возиться с ключами, заботиться об их сохранности и правильном применении. В двойных и одинарных моделях муфты приводятся в движение руками, и часто в них уже предусмотрены ограничители силы стягивания кулачков, а роль зажимного ключа выполняет наружная оболочка патрона.

Само сверло для быстрозажимного патрона должно быть вставлено правильно и хорошо закреплено, иначе в работе получится несколько неприятных и даже опасных ситуаций – ненадежное крепление биты, испорченный материал (в котором нужно было просверлить отверстие), выход из строя зажимного механизма, попадание пыли в конструкцию.

Чтобы правильно зафиксировать сверло или биту в быстозажимном патроне шуруповерта, необходимо удерживать патрон рукой и включить инструмент на большие обороты, патрон сам зажмет сверло. Вытаскивается оно обратным действием, то есть, нужно снова зажать патрон и включить реверс, кулачки разожмутся.

Сверла для шуруповерта с шестигранным хвостовиком

Такие сверла зажимаются трехкулачковым патроном или вставляются в обычный держатель для бит ¼ дюйма. Смысл шестигранного хвостовика сводится к передаче мощного крутящего момента. Он обеспечивает быстрое и качественное бурение, без осыпания краев и ломки внутренней поверхности. Качество отверстия зависит и от правильного подбора по материалу. Даже сама возможность появления отверстия зависит именно от правильного подбора по материалу. Шестигранник предотвращает проворот биты именно за счет увеличения числа граней крепления в державке.

Для плотной посадки и безопасной работы хвостовик сверла должен четко соответствовать наружному приводному шестиграннику шуруповерта. Обязательным условием является наличие широкой канавки для пружинной фиксации по ISO1173E6.3 или по ISO1173C6.3. Такой крепеж необходим для работы со всеми аккумуляторными инструментами без кулачкового патрона. Это предусмотрено техникой безопасности работы с инструментом.

Единственный недостаток расходников с шестигранным хвостовиком – в держателе ¼ будет меньшая точность сверления, чем при наличии кулачкового патрона.

Сверла для шуруповерта с шестигранником

В шуруповертах шпиндель имеет внутреннее шестигранное углубление (гнездо) диаметром ¼ дюйма, биты вставляются непосредственно в него. Без патрона инструмент становится легче и короче. Преимущество состоит в укороченной длине – это дает возможность работать в труднодоступных местах. Точный подбор длины сверла при одинаковом диаметре – есть возможность сверления отверстий в очень ограниченном пространстве без разбора уже установленных конструкций или необходимых для ремонта материалов.

Сверла с шестигранными хвостовиками пользуются спросом не только из-за своей универсальности. При смене шуруповерта все купленные ранее сверла и биты можно использовать с другой моделью или дрелью. Благодаря форме, они максимально плотно захватываются держателями инструмента и дают гарантию от проскальзывания. Обязательная круговая канавка предохраняет от выпадения и обеспечивает не только качественно проделанное отверстие, но и безопасность при работе с шуруповертом.
