Узлы крепления стропил к мауэрлату зависят от типа стропильной системы и материала, из которого изготовлен каркас здания. Дома из бетона и кирпича практически не дают усадки. Это же касается каркасных построек: древесина не отличается сильными деформациями поперек волокон. А вот дома из бревна или бруса усаживаются, что станет головной болью для строителей.

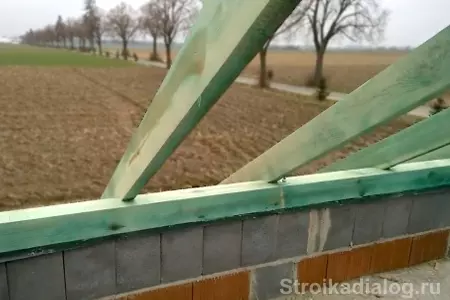

Мауэрлат — фундамент крыши
Мауэрлат равномерно распределяет нагрузку и передает ее на стены здания. Этот элемент нужен всем строениям со стропильной крышей. Но в некоторых случаях его роль выполняют другие конструкции:
- в каркасном строительстве — верхняя обвязка стен;
- в деревянном домостроении — верхний венец.

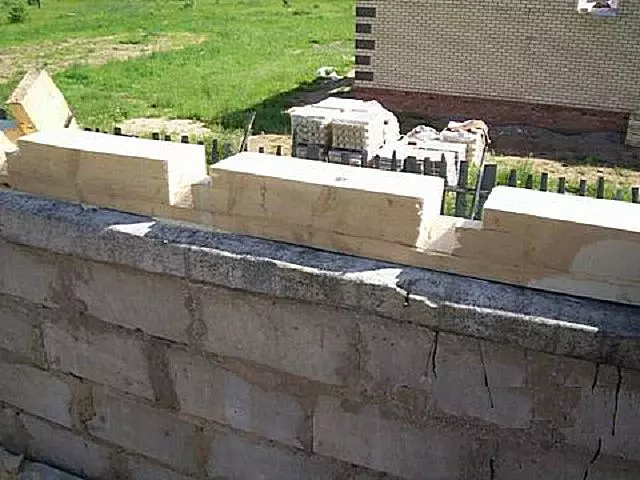

При возведении дома из кирпича или бетона мауэрлат изготавливают из бруса сечением 150×150 мм, обработанного антисептическим составом. Выбирают древесину хвойных пород 1 или 2 сорта. Между искусственным камнем наружных ограждений и «фундаментом крыши» обязательно укладывают слой гидроизоляции из рубероида, линокрома или гидроизола в два слоя.
Мауэрлат надежно закрепляют к стене. Способы зависят от материала несущих конструкций здания и квалификации рабочих. При деревянном домостроении для этого применяют нагеля. Верхнюю обвязку каркасного здания к стойкам крепят на металлические уголки. При строительстве из кирпича пользуются одним из четырех вариантов:
- на проволоку;
- на скобы;
- на шпильки;
- на анкерные болты.
Крепление стропил каменного здания
В этом случае используют жесткий способ фиксации. С работой справится даже непрофессионал, главное — внимательно изучить технологию. Крепление стропил к мауэрлату бывает трех видов:
- с запилом (врубкой);
- с нашивкой упорного бруса;
- наслонное.
Первый метод отличается надежностью, но требует высокой точности при изготовлении запила. Второй рекомендуется выбирать тем, кто не уверен в своих силах. Здесь всегда можно подогнать размеры по месту.

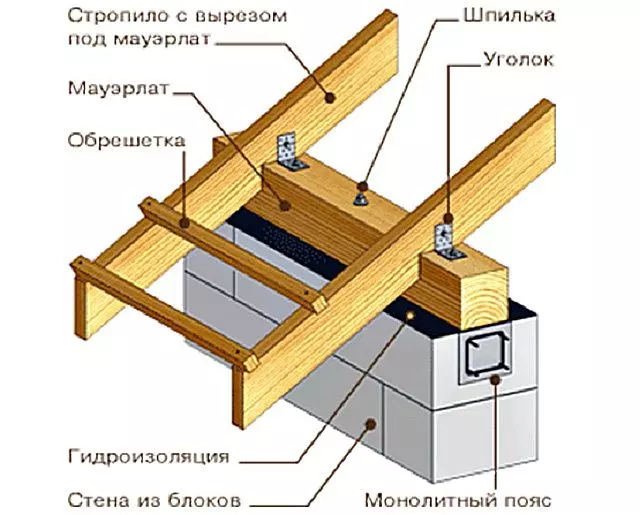

Жесткое крепление с запилом
Запил делают на стропильной ноге или мауэрлате, но ослаблять обвязку не рекомендуется. Лучший вариант — зарубки на стропилах. Если здание имеет прямоугольную или квадратную форму в плане, заранее изготавливают универсальный шаблон запила из ДВП или плотного картона. Он поможет выполнить работу точно и быстро. Важно, чтобы все элементы крыши плотно прилегали друг к другу, без зазоров и щелей. Допустимы отклонения в 1—2 мм.
Для сложных в плане крыш (с изгибом, асимметрией) рекомендуется подгонять каждую ногу отдельно. Это вызвано тем, что мауэрлат в таких случаях может находиться на разной высоте, также меняется угол наклона ската. По универсальному шаблону добиться идеального примыкания стропил к мауэрлату не получится.
Запилы на стропилах не должны быть больше чем 1/3 высоты ноги. Для соблюдения этого правила до начала работ на несущей балке крыши проводят линию, параллельную кромке, на допустимом расстоянии.
Чтобы изготовить шаблон, лист прикладывают к мауэрлату под углом наклона кровли. После этого рисуют горизонтальную и вертикальную линию обреза. Шаблон будет представлять собой треугольник, который полностью повторяет очертания запила. Правильность заготовки проверяют в нескольких участках мауэрлата, желательно по всем сторонам здания. При необходимости лист корректируют или изготавливают еще несколько для разных точек опирания.
Шаблон прикладывают к стропилу и делают зарубку. Нужно контролировать, чтобы запил располагался на одинаковом удалении от края стропильной ноги. Если опыта в работе с деревом недостаточно, лучше воспользоваться ручной ножовкой, а не электропилой. Разрезы под углом к волокнам проще делать топором. Важно при выполнении работ не повредить оставшуюся часть несущего элемента.
Зарубки выполняют сразу для всех стропильных ног или вырезают по ходу работы. Стропило с запилом устанавливают в проектное положение. Начинают с тех, которые находятся по краям здания. Между ними натягивают веревку, чтобы контролировать уровень. Есть вероятность, что по ходу работы придется вносить поправки в шаблон.
Фиксировать элементы к мауэрлату нужно минимум двумя способами. Первый — врубка. В качестве второго используют:
- гвозди;
- металлические скобы;
- саморезы;
- металлические уголки с отверстиями под крепеж.
Вариант, который обеспечит надежное крепление, — уголок. Гвозди и саморезы применяют достаточно давно (именно такие крепления приведены в старых нормативных документах), но они не гарантируют прочной и долговечной фиксации.

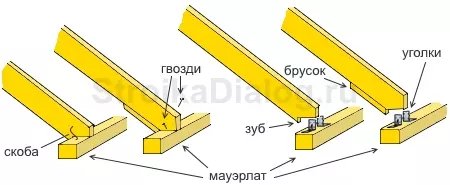

Жесткое крепление с упорным брусом
Преимущество метода — отсутствие необходимости снимать стропильную ногу с крыши для подгонки, если шаблон изготовлен не точно. Упорный брус позволяет выполнять работу быстрее и с минимальными трудовыми затратами. По этой причине его рекомендуют для новичков.
Для фиксации нет нужды делать зарубку, поэтому несущая способность конструкции не страдает. В качестве упорного бруска используют прочные доски, которые прибивают с одной или с обеих сторон от стропил. При необходимости во время работ корректируют угол наклона ската кровли и вылет карниза. Можно слегка приподнять несущие балки над мауэрлатом, но в этом случае строго контролируют прочность упорного бруса и его крепление.
Работу выполняют в следующем порядке:
- 1) монтаж фронтонных стропил в проектное положение, их фиксация с помощью подпорок;
- 2) выбор заготовки для упорного бруса шириной не менее 40 мм;
- 3) бруском фиксируют стропило с одной или двух сторон;
- 4) упор закрепляют на металлические уголки к мауэрлату.
Для присоединения упора к ноге рекомендуют использовать один прочный крепеж. Несколько гвоздей или саморезов могут ослабить узел примыкания. Лучше выбрать фиксацию с помощью одного болта или шпильки, диаметром 10—12 мм. Длина выбирается в зависимости от толщины скрепляемых элементов (нужно пройти насквозь).
Все работы по установке контролируют по веревке, натянутой между фронтальными фермами. Отметка карниза и конька по всей длине крыши остается неизменной.
Жесткое наслонное крепление
В этом случае стропильные ноги просто подпиливают под углом так, чтобы их можно было поставить сверху на мауэрлат. При большой высоте балки запил делают с зубом (небольшой выступ с внутренней стороны стены), который предотвратит скольжение стропила. Если зуб сделать не получается, в нижней части бруса подбивают доску, которая упирается в мауэрлат.
Далее фиксируют крышу по типу предыдущих вариантов: скобами или уголками. Для того, чтобы обеспечить вылет карниза, к стропилам прибивают кобылки. Они представляют собой доски сечением 100×50 мм. В среднем длина крепления кобылки к несущей балке равна 1 м.
Крепление стропил деревянного дома
В этом случае нельзя использовать жесткую фиксацию. Здание дает усадку, которая способна достигать существенных масштабов. Чтобы предотвратить повреждения стропильной системы и нарушение герметичности, применяют скользящий метод крепления к мауэрлату (верхнему венцу).
Существует два вида стропильных ног по конструктивным признакам:
- наслонные с опорой в верхней и нижней точке;
- висячие с опорой только в нижней точке, вверху они упираются друг в друга.
Скользящий крепеж имеет ограничения. Он возможен только для наслонных стропил. Если использовать такой вариант без опоры под коньком, система просто разъедется под нагрузкой (при действии горизонтального распора). Учитывая два требования получается, что установка висячих стропил в деревянном здании невозможна.
При использовании скользящего метода крепления стропил к мауэрлату в верхней точке их тоже фиксируют шарнирно. Такая технология позволяет менять угол наклона скатов при усадке здания без разрушения и недопустимых деформаций крыши.
Порядок работ выглядит следующим образом:
- 1) монтаж конькового бруса, проверка его расположения (центральность, горизонтальность);
- 2) в мауэрлате делают небольшие запилы в местах установки балок крыши или подготавливают зарубки на стропилах;
- 3) установка фронтонных стропильных ферм;
- 4) фиксация ног с помощью скользящих кронштейнов (такие продают уже готовыми к использованию с отверстиями под крепеж на мауэрлат и стропило);
- 5) натягивают веревку, по которой устанавливают остальные элементы.
При выполнении работ контролируют, чтобы крепление позволяло крыше беспрепятственно опускаться вниз. Для этого большую часть подвижной салазки отводят вверх.
Крепление стропил к стене
Чтобы предотвратить срыв конструкции от ветра, стропила дополнительно присоединяют к наружной стене или перекрытию. Для этого используют скрутки из двух прутов проволоки класса ВрI диаметром 4 мм. По нормативным документам крепление допускается делать через одну стропильную ногу.
Скруткой обматывают балку, а свободный ее конец фиксируют к стене на ерш в кладке. Его располагают на расстоянии не менее 40 см по вертикали от мауэрлата. При строительстве деревянных зданий скрутки заменяют скобами. Этот способ менее трудоемкий.
Перекрытие в уровне мауэрлата
Такой вариант возможен в двух случаях:
- устройство в подкровельном пространстве чердака;
- устройство в подкровельном пространстве жилого помещения, но при этом угол кровли должен быть большим (в среднем больше 45°).
Перекрытие выполняет функцию затяжки. Конструкция обладает высокой прочностью, если затяжка находится в уровне обреза стены. Крепление балок перекрытий к мауэрлату при таком развитии событий позволяет получить устойчивый треугольник, что особенно актуально при возведении висячей стропильной системы.
Отметку перекрытия назначают так, чтобы его несущие элементы находились под мауэрлатом или опирались на него сверху. Фиксация сбоку не гарантирует надежности.
Общие правила
При использовании любой технологии строит помнить общие требования к установке стропил:
- нельзя запиливать элементы более чем на 1/3 сечения;
- для фиксации стоит одновременно использовать два способа;
- детали должны плотно прилегать друг к другу;
- важно контролировать расположение элементов крыши по натянутой веревке;
- шпильки и болты обязательно дополняют шайбами, которые предотвратят затопление гаек в дерево.
Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.
Крепление стропил к мауэрлату
Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элеме нт пр едназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы ( которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.
Разновидности соединительных узлов « стропила — мауэрлат»
Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.
1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.
Эти крепления могут быть разными по конструкции — закрытыми и съемными .

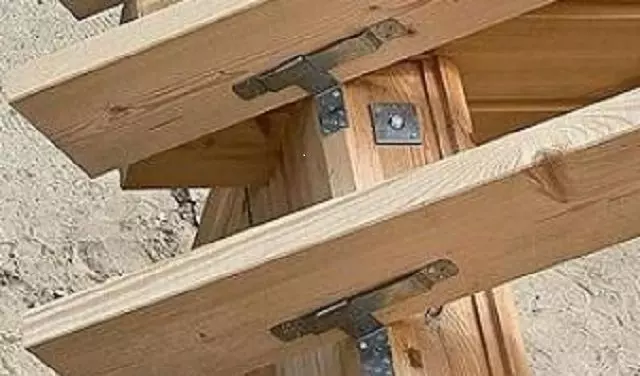

Закрытое скользящее крепление
- Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, н е оказывая деформирующего воздействия на стены здания.
Подвижное скользящее крепление открытого типа
- Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат
2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.
Разнообразные жесткие крепления

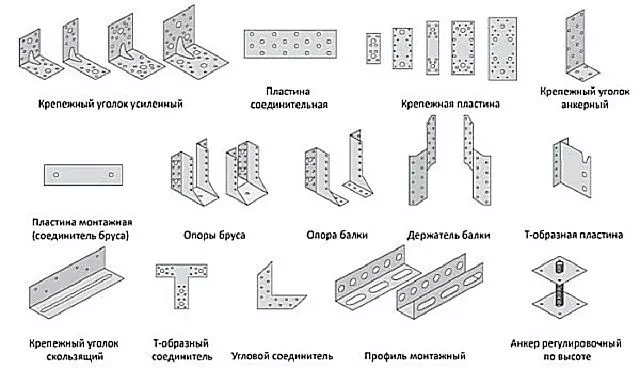

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.
- Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер о ни ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
Обозначение | Размер в мм |
---|---|
LK-1L | 40 × 170 |
LK-2P | 40 × 170 |
LK-3L | 40 × 210 |
LK-4P | 40 × 210 |
LK-5L | 40 × 250 |
LK-6P | 40 × 250 |
Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

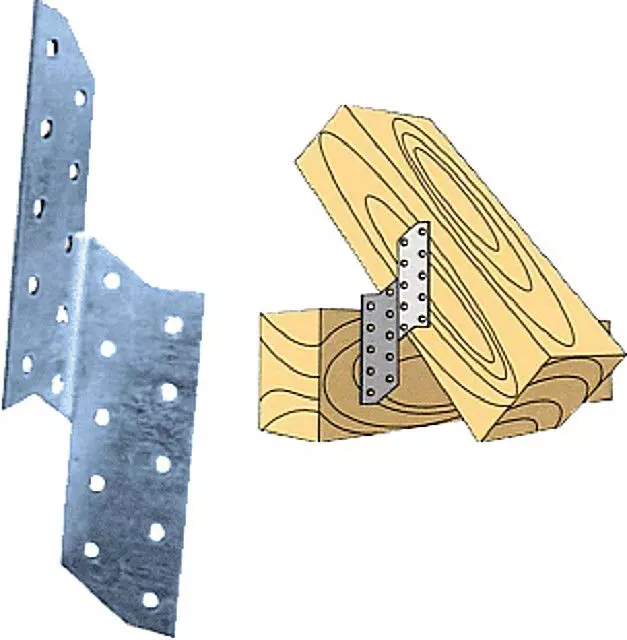

Крепления ЛК в деле
Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.
- Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивае т т ребуемую жесткость .

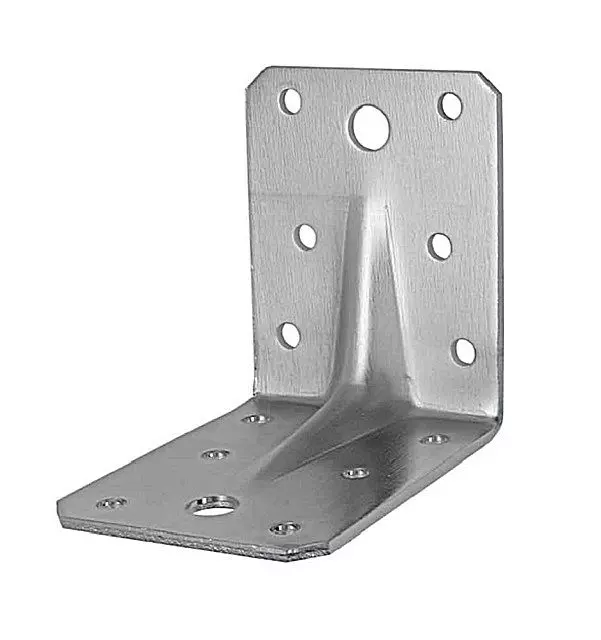

Уголок с усиленным ребром жесткости на изгибе

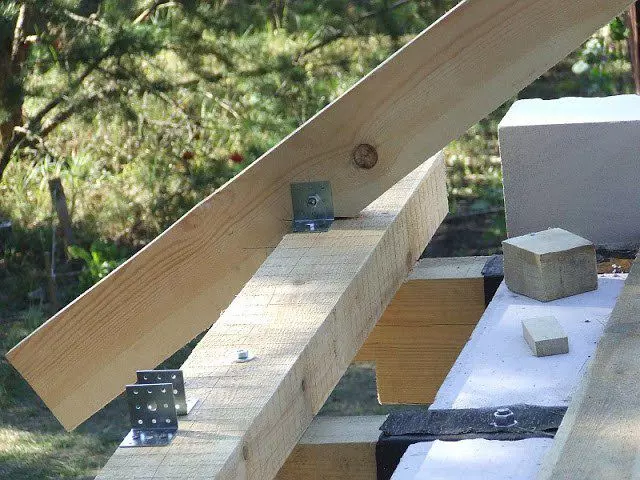

Существуют уголки, предназначенные для крепления стропил без запилов . Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

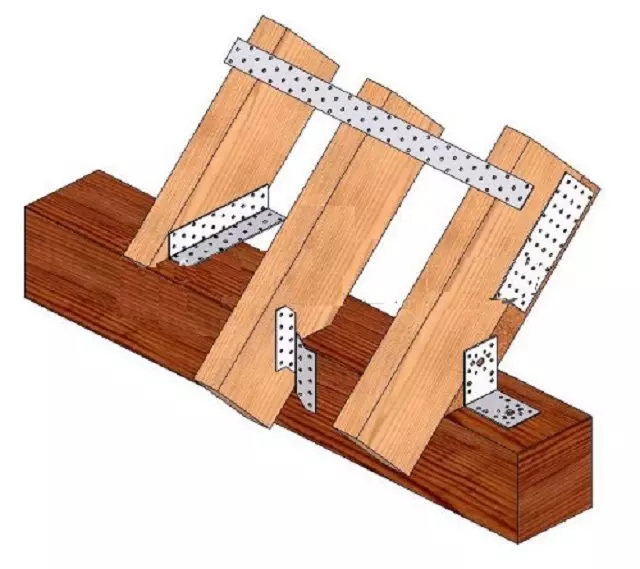

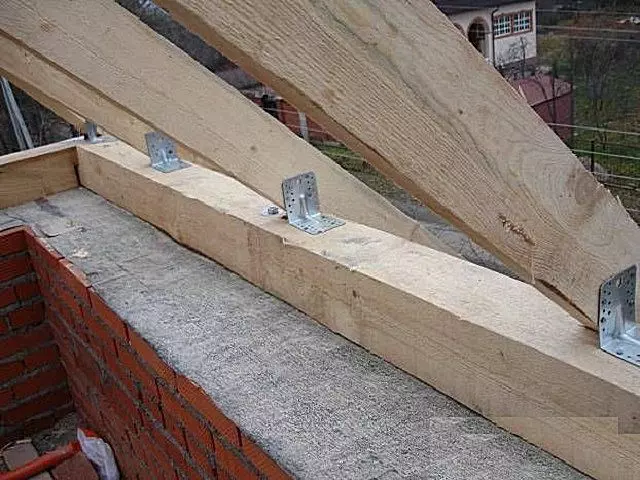

Крепление стропил к мауэрлату уголками
Обозначение | Размер (длина, высота, ширина, толщина металла) в мм |
Обозначение | Размер (длина, высота, ширина, толщина металла) в мм |
---|---|---|---|
Усиленный уголок | 105 × 105 × 90 × 2 | Усиленный уголок KP5 | 140 × 140 × 65 × 2,5 |
Усиленный уголок | 130 × 130 × 100 × 2 | Усиленный уголок KP6 | 105 × 172 × 90 × 3,0 |
Усиленный уголок | 105 × 105 × 90 × 2 | Усиленный уголок KP7 | 145 × 145 × 90 × 2,5 |
Усиленный уголок | 50 × 50 × 35 × 2 | Усиленный уголок KP8 | 145 × 70 × 90 × 2,5 |
Усиленный уголок | 70 × 70 × 55 × 2 | Усиленный уголок KPL1 | 90 × 90 × 65 × 2 |
Усиленный уголок | 90 × 90 × 40 × 2 | Усиленный уголок KPL11 | 90 × 90 × 65 × 2 |
Усиленный уголок KP1 | 90 × 90 × 65 × 2,5 | Усиленный уголок KPL2 | 105 × 105 × 90 × 2 |
Усиленный уголок KP11 | 90 × 90 × 65 × 2,5 | Усиленный уголок KPL21 | 105 × 105 × 90 × 2 |
Усиленный уголок KP2 | 105 × 105 × 90 × 2,5 | Усиленный уголок KPL3 | 90 × 50 × 55 × 2 |
Усиленный уголок KP21 | 105 × 105 × 90 × 2,5 | Усиленный уголок KPL4 | 70 × 70 × 55 × 2 |
Усиленный уголок KP3 | 90 × 50 × 55 × 2,5 | Усиленный уголок KPL5 | 50 × 50 × 35 × 2 |
Усиленный уголок KP4 | 70 × 70 × 55 × 2,5 | Усиленный уголок KPL6 | 60 × 60 × 45 × 2 |

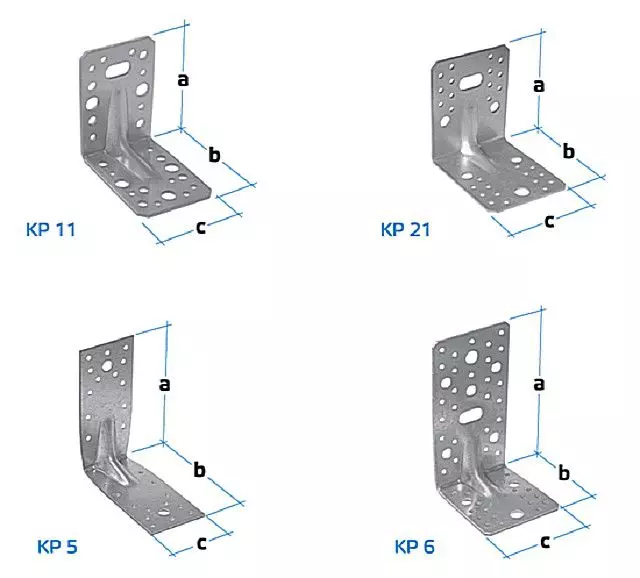

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:
— КР 11 и КР21 — это усовершенствованные уголки, маркированные часто, ка к К Р1 и КР2 . В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает ри ск ср ыва болта в случае усадки конструкции.
Уголки серии КР
— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголо к К Р6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

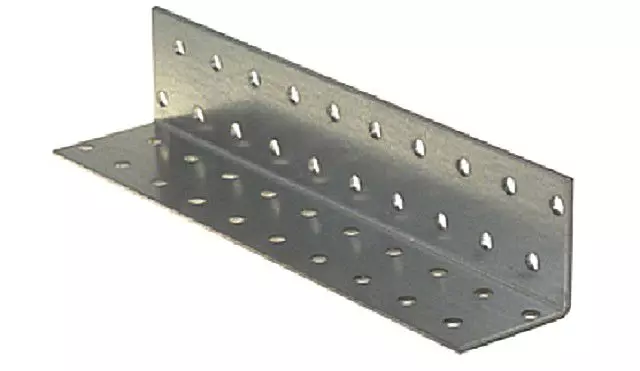

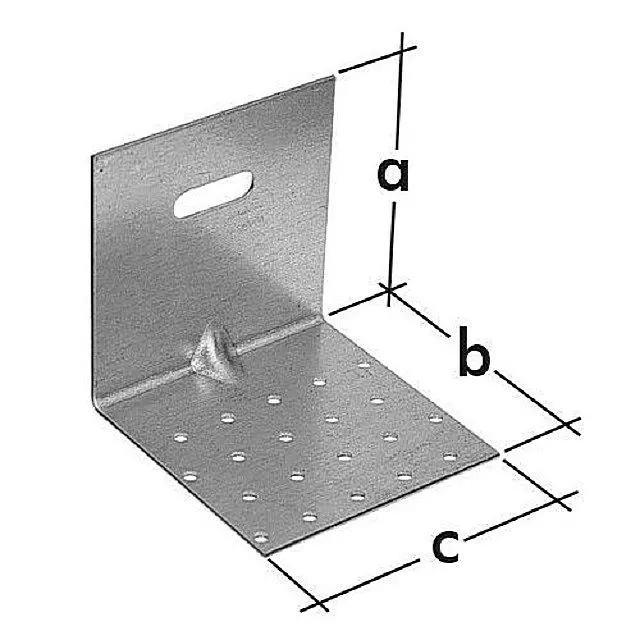

— Уголо к К М произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно , и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.
Усиленный уголок серии KMRP
— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.
Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:
Обозначение уголка | Размеры в мм | ||
---|---|---|---|
a | b | c | |
KMRP1 | 60 | 60 | 60 |
KMRP2 | 80 | 80 | 80 |
KMRP3 | 100 | 100 | 100 |

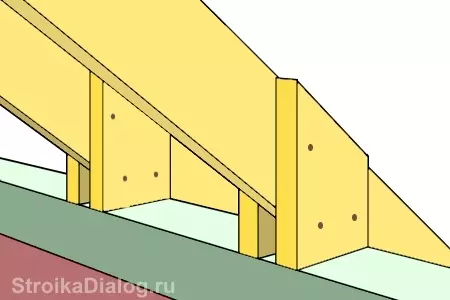

- Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

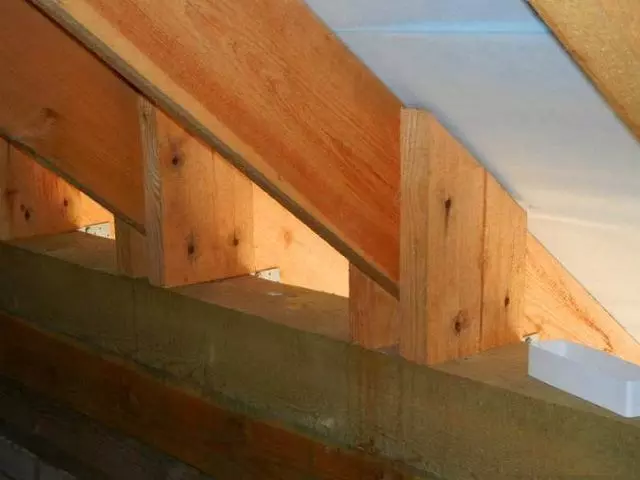

Крепление стропила между двумя дощатыми накладками
Такое закрепление стропил дает хорошую жесткость и надежность . Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.
- Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.
Крепление с применением усиливающей подкладки
Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.
В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

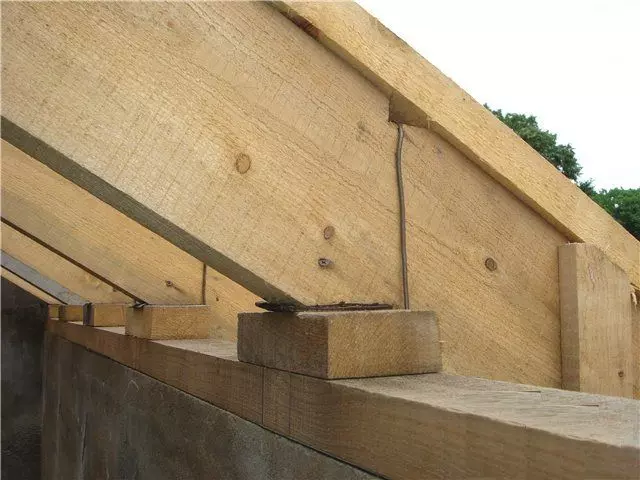

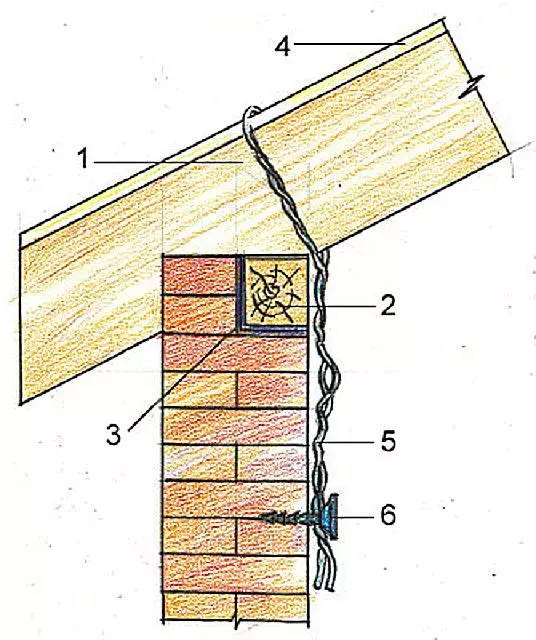

Фиксация с помощью проволочной скрутки
- Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.
Крепление «по-старинке» — скобами
Скобы могут иметь различный размер, вбиваются в разных местах соединения.

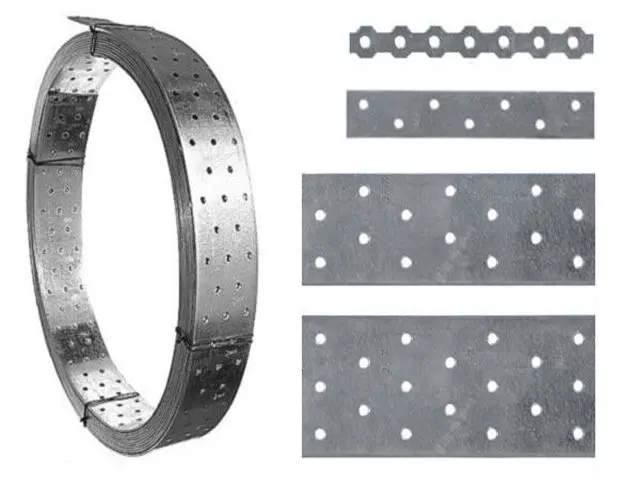

- Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ . Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.
Часто на помощь приходит металлическая перфорированная лента
В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.
Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.
Особенности стропильных систем
Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

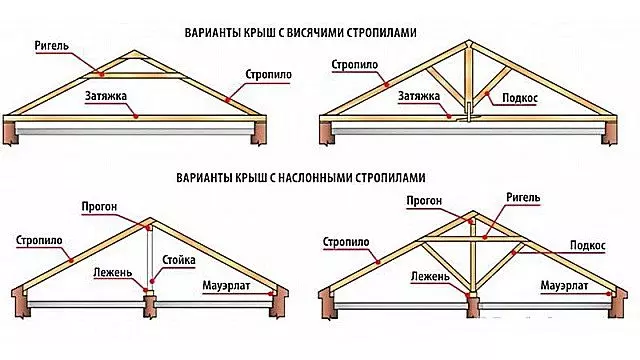

Разновидности стропильных систем
Наслонные стропила
Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

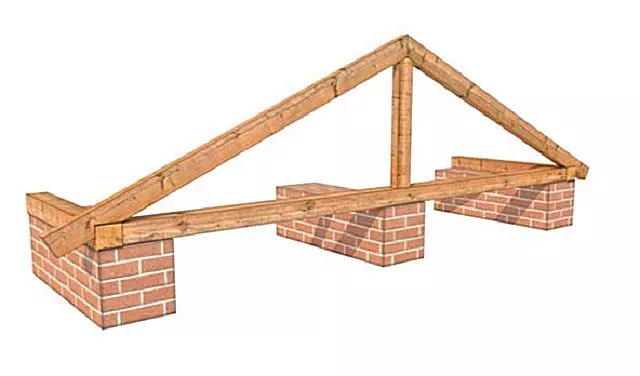

Наслонные стропила с опорой на капитальную перегородку
В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

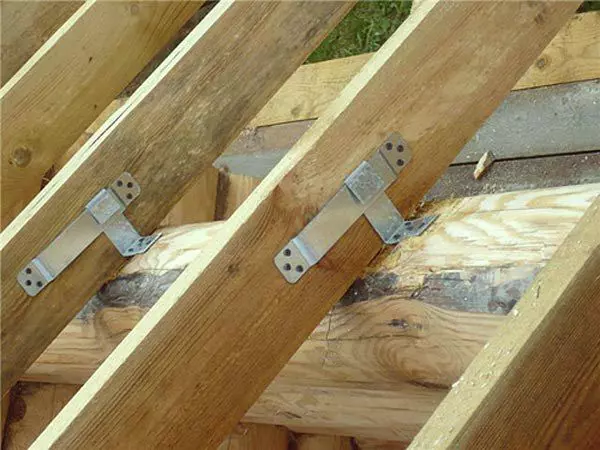

Стропила со скользящими креплениями
Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.
Висячие стропила
Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.
Стропила в системе висячего типа
Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.
Жесткое крепление стропил к мауэрлату
Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

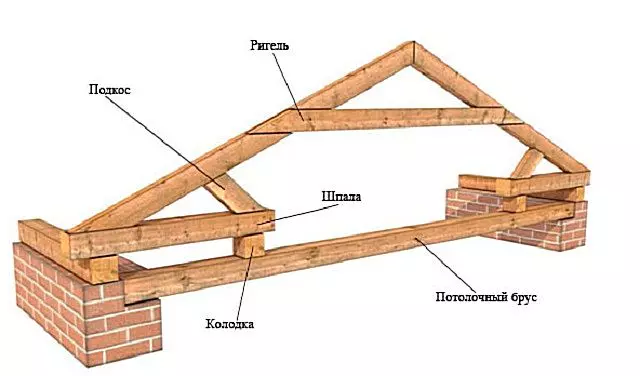

Висячая система с дополнительными элементами
Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной .
Расчет установки стропил
Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.
В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.
Шаг установки стропильных ног в мм | Длина стропильных ног в мм | ||||||
---|---|---|---|---|---|---|---|
3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
600 | 40×150 | 40×175 | 50×150 | 50×150 | 50×175 | 50×200 | 50×200 |
900 | 50×150 | 50×175 | 50×200 | 75×175 | 75×175 | 75×200 | 75×200 |
1100 | 75×125 | 75×150 | 75×175 | 75×175 | 75×200 | 75×200 | 100×200 |
1400 | 75×150 | 75×175 | 75×200 | 75×200 | 75×200 | 100×200 | 100×200 |
1750 | 100×150 | 75×200 | 75×200 | 100×200 | 100×200 | 100×250 | 100×250 |
2150 | 100×150 | 100×175 | 100×200 | 100×200 | 100×250 | 100×250 | – |
Цены на различные виды крепежа для стропил
Несколько правил по креплению стропил к мауэрлату
Для того чтобы крепления были надежны , необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:
- Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
- Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.
Запилы на мауэрлате
- Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.
В данном варианте запил делается на стропильной ноге
- При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
- Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным , поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.
Богатый выбор металлических крепежных деталей
- При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.
Видео : несколько примеров крепления стропил к мауэрлату
Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно , грамотно подобрать и правильно смонтировать все крепежные узлы.
Понравилась статья?
Сохраните, чтобы не потерять!
Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.
Крепление стропил к мауэрлату: немного «матчасти»
Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
- Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
- Соединение первой степени подвижности – балка может вращаться по кругу.
- Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
- Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
О типах крепежа стропилин к основе
Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.
Такие крепежи для стропильной системы используют чаще всего:
Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.
Жесткие или подвижные соединения: что выбрать
Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.
Жесткие соединения: когда они необходимы
Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.
Неподвижные узлы, закрепляемые с запилом
Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:
Или же длинными саморезами:
И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:
Жесткие узлы без заруба стропил
Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:
Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.
Когда нужно делать подвижные соединения?
Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).
Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.
Что представляет собой скользящее крепление?
Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:
Вот какие виды скользящих опор бывают:
Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта
Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.
Как правильно закрепить стропила к балкам?
В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:
Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.
Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:
- Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
- Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.
Крепление стропила к мауэрлату: поэтапное описание
Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.
I. Подготовка мауэрлата и стропил к работе
На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.
Мастер-класс по монтажу мауэрлата:
II. Создание запила
Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.
III. Установка стропил на мауэрлат
Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.
IV. Крепление каждого стропила к мауэрлату
Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:
- Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
- Сквозные болты или шпильки + опорный брус под укос стропилины.
- Анкера или болты + уголки или стальные пластины и пр.
Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.
Также рассмотрим один из дедовских способов — крепление скобами:
И в завершение предлагаем посмотреть видеоролик:
В чем секрет качества стропильной системы: три главных правила мастера
- Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
- Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
- Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.
Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!
