Дыхательный клапан для канализации

Временами бывает такая ситуация, когда в ванной или туалете просачивается запах из канализации. В нормальном состоянии его отсекают водяные затворы. Это некоторое количество воды, которое остается в изгибе сифона и перекрывает газам из канализации доступ в квартиру. Иногда, при одновременной работе нескольких сантехнических приборов, эти затворы срывает — происходит резкое изменение давления, которое выталкивает воду, канализационные газы прорываются в помещение. Чтобы такие ситуации не возникали, ставят воздушный клапан для канализации. Он нейтрализует большую часть всех перепадов воздушного давления в системе.

Наиболее распространенные виды воздушного клапана на канализацию

Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

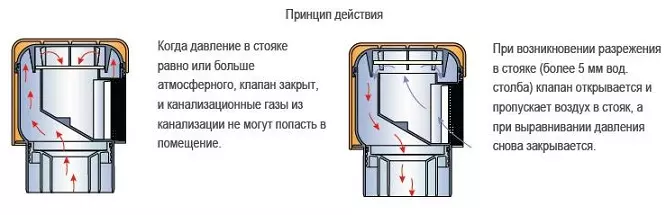

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

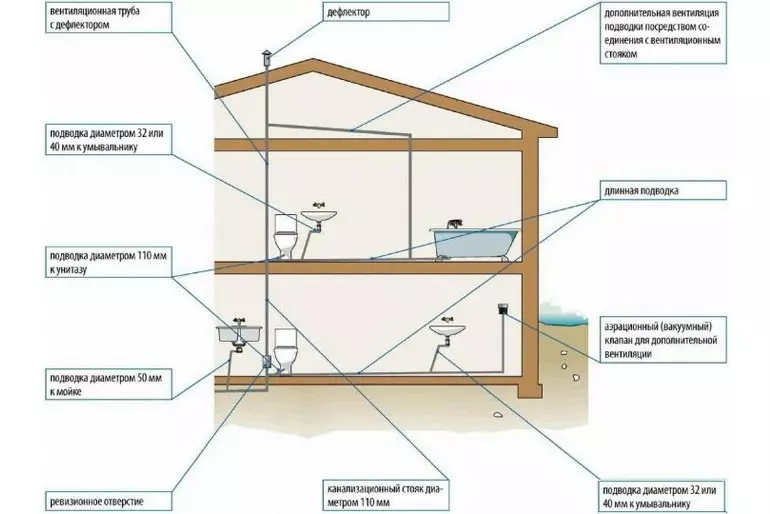

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

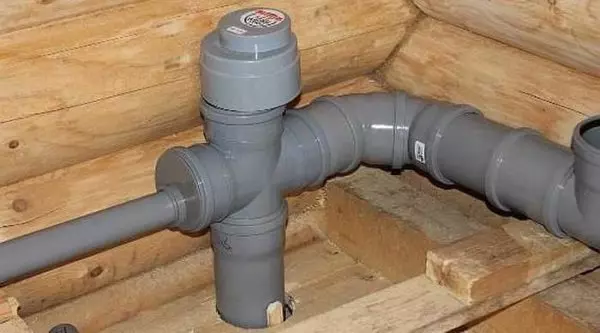

Установка

Большей частью в частных домах и квартирах ставят пластиковую канализацию. Воздушные клапана тоже подбирают из того же материала — ПВХ или полипропилена. Как и любые изделия для канализации, они имеют на конце раструб с уплотнительной резинкой. Вся установка заключается в том, чтобы надеть на подготовленную трубу устройство. Все.

Для надежности, предварительно можно промазать место стыка сантехническим герметиком, но и без этой меры соединение герметичное (про нормальном качестве трубы и устройства).

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

• экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
• возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

• возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
• быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
• сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
• необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

• диаметру — 50, 75, 110 мм;
• пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

• Австрии — самые дорогие приборы компании HL;
• Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
• России — недорогие устройства компании Политэк и Sinicon;
• Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

• каким способом будет крепиться аэратор;
• прочность материала, его антикоррозийные свойства;
• возможность ручной регулировки, в случае поломки механизма;
• наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

1. Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
2. Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
3. Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
4. Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
5. Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные” места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

• в вертикальный стояк, имеющий выход через крышу;
• модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
• устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
• приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

• определить место монтажа;
• отключить участок трубопровода от работающей системы;
• вырезать в стояке кусок трубы по размеру прибора;
• зачистить края от зазубрин;
• в трубу из пластика вставить фитинг;
• установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
• закрепить клапан на трубе;
• произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Для нормальной работы канализационной системы (не важно, в многоэтажке или в частном доме) необходима ее вентиляция. Однако не всегда ее можно устроить правильным образом — из-за чего возникают определенные проблемы.

Самая неприятная — это появление запаха внутри помещения. Исправить ситуацию (или предотвратить ее появление) можно, установив воздушный клапан на канализационную трубу.

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

В се трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

В ерхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение) . Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, е сли вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация») ;

если поврежден сам стояк;

если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);

если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;

если фановая труба отсутствует.

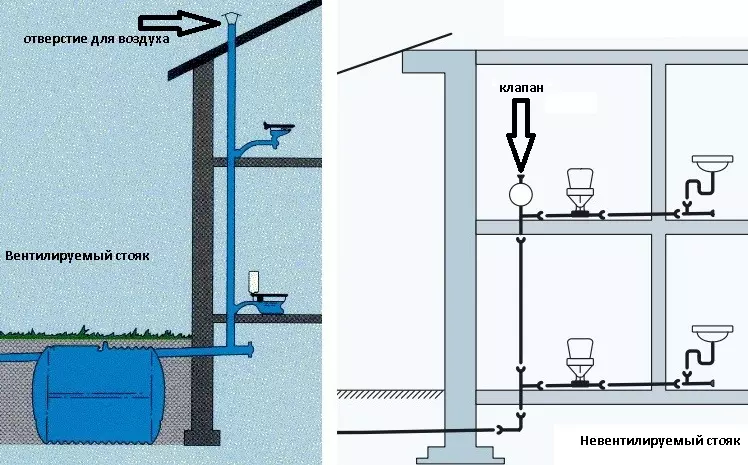

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу) . Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Р ешением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Зачем нужен воздушный клапан: он позволяет поступать внутрь трубопровода свежему воздуху, быстро нормализуя давление (уравнивая внутреннее и атмосферное). Использовать его можно как вместо выходящей на крышу трубы ( то есть на невентилируемый стояк) , так и вместе с ней, в дополнение .

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

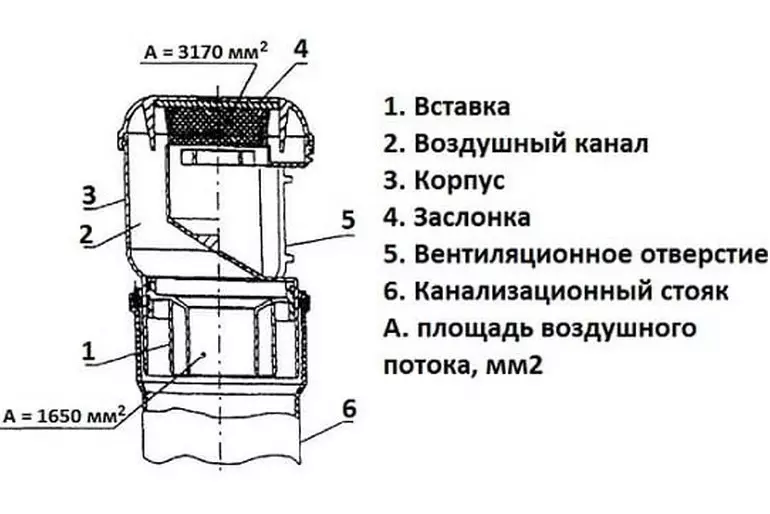

Фановый клапан имеет следующее устройство:

Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).

Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).

Шток или мембрана. Выполняются из резины.

Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

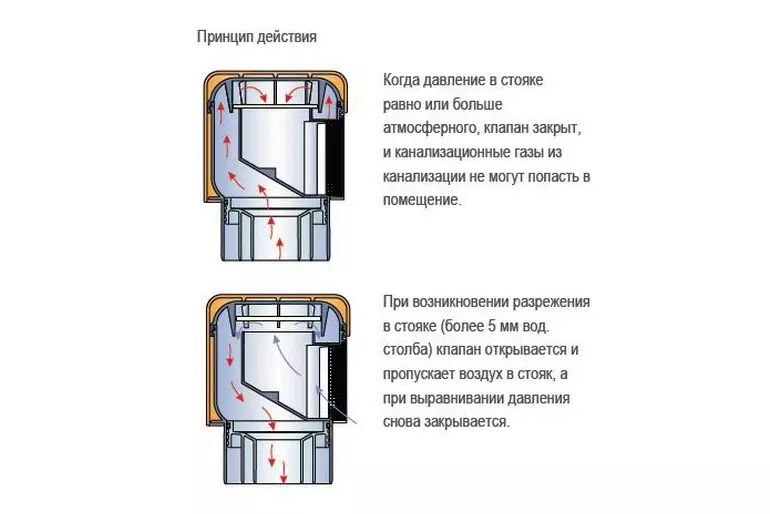

Работает вакуумный вентклапан для стояка следующим образом:

когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;

когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;

поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Про назначение и принцип работы клапана (видео)

Плюсы и минусы применения

И з преимуществ использования канализационного аэратора:

возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);

возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше) .

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

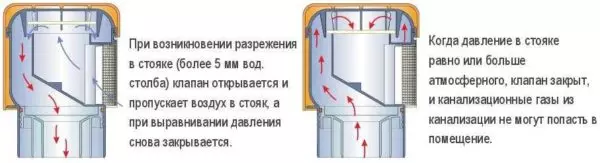

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

О сновными техническими характеристиками канализационного аэратора являются:

Диаметр. По этому параметру выбирается модель под диаметр трубы.

Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

1. HL ( австрийская фирма, ее продукция — самая дорогая).
2. McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
3. Wavin ( польский производитель, среднеценовой и дорогой сегмент).
4. Европласт (украинский бренд, дешевый сегмент).

Где устанавливается фановый аэратор?

Вентиляционный клапан можно установить двумя способами (по месту расположения):

Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).

Для отдельного прибора (допустим, для стиральной машины).

Правила установки воздушного клапана для канализации

Существует ряд правил, которые необходимо соблюдать при установке:

Если канализационный вентклапан монтируется на чердаке (на стояк) — температура в помещении обязательно должна быть всегда плюсовой.

Если вентклапан монтируется в помещении с половой решеткой — он должен быть выше уровня пола как минимум на 35 см.

К клапану должен оставаться доступ — для ревизии и возможного ремонта. Особенно это важно, если он устанавливается не в дополнение, а вместо фановой трубы.

Клапан, устанавливаемый на стояк, должен располагаться как минимум на 30 см выше, чем самый верхний подвод трубы от сантехнического прибора (т.е. от клапана на ближайшие 30 см вниз не должно быть других подводов).

От клапана до ближайшего сифона должно быть не менее 20 см.

Этапы работы

Если установка канализационного клапана проводится в многоквартирном доме — необходимо поставить в известность соседей. После этого стояк отключается от подачи воды, и можно приступать непосредственно к монтажу аэратора:

Демонтируется участок трубы, на который будет устанавливаться изделие.

Клапан, с помощью уплотняющего кольца, вставляется в тройник или отвод. При этом стрелка на корпусе изделия обязательно должна указывать в направлении хода воды по трубе.

Тройник или отвод — монтируется на трубу.

Как вариант — устанавливать аэрационный клапан можно сразу в трубу, без использования тройника или отвода.

>
