Установка аэраторов на плоской кровле схема

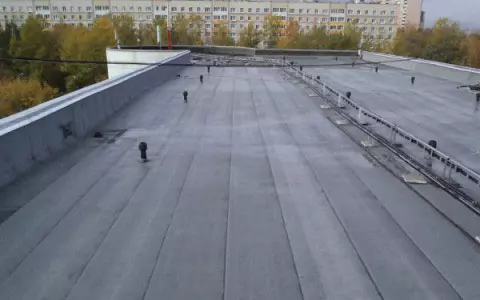

Аэраторы для плоской кровли необходимы для вывода лишней влаги из-под кровельного пространства.

Аэраторы (дефлекторы, флюгарки и т. п. ) применяются при устройстве «дышащих» кровель
и санации кровли. Предназначены для отвода водяных паров проникающих под гидроизоляционный слой кровли.

Понятие аэраторов довольно широко, они применяются в канализационной системе, аквариумах и т.п., а также на крышах с различным кровельным покрытием и уклоном.

Классическая плоская крыша представляет собой основание с уложенным гидроизоляционным ковром из рулонных кровельных материалов в целях предотвращения воздействия атмосферных осадков. Для плоской кровли данное устройство очень актуально, так как способствует предотвращению разрушения кровельного ковра в связи с образованием и скоплением влаги и конденсата со стороны внутренних помещений, а также проникновения осадков сквозь микротрещины в кровельных материалах.

Влага в подкровельном пространстве: причины

Схема устройства аэратора для эксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – засыпка из промытого гравия; 9 – тротуарная плитка; 10 – защитный колпак; 11 – корпус аэратора.

Монтаж мягкой кровли популярен как в гражданском, так и промышленном строительстве. Классическая установка сравнима со «слоеным пирогом», состоящим из железобетонного перекрытия, пароизоляционного слоя, цементно-песчаной стяжки, утеплителя, снова цементно-песчаной стяжки, гидроизоляционного слоя и кровельного материала. Основная проблема, возникающая в процессе эксплуатации мягкой кровли, — вздутие материала покрытия и в результате образование протечек. Установка аэратора способствует минимизации и даже исключению риска подобных проявлений.

Вздутие — результат проникновения паров влажного воздуха из помещений верхних этажей в подкровельное пространство. В результате, в случае наличия дефектов, в пароизоляционном слое в цементно-песчаной стяжке и утеплителе образуется конденсат.

Этот процесс отрицательно влияет на теплопроводность утеплителя. Кроме того что намокание утеплителя увеличивает расход тепла почти в 2 раза, в непроветриваемом подкровельном пространстве образуется плесень. Потери тепла влекут за собой рост расходов на отопление, плесень же способствует развитию всевозможных заболеваний.

Исходя из вышеизложенного, монтаж аэратора при организации плоской кровли необходим.

Влага в подкровельном пространстве: необходимость просушки

Схема устройства аэратора для неэксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – пароизоляция; 4 – утеплитель; 5 – стяжка; 6 – нижний слой гидроизоляции; 7 – верхний слой гидроизоляции; 8 – корпус аэратора; 9 – защитный колпак.

Влага и конденсат, скопившиеся в цементно-песчаной стяжке и утеплителе, в результате низких температур замерзают и, увеличиваясь в объемах, способны разрушить прослойки стяжки, гидроизоляции и кровли. В целях уменьшения скопления влаги в подкровельном пространстве мягкой кровли на крышу устанавливают аэраторы.

Если влаги и конденсата скопилось много, то, прежде чем осуществлять ремонт, необходимо просушить подкровельное пространство. Для этого производят полный демонтаж мягкой кровли и замену всех ее элементов. Операция довольно затратная, поэтому можно пойти по другому варианту — установить кровельные аэраторы турбинного типа. Они позволят быстро просушить утеплитель и удалить конденсат без дорогостоящего ремонта. Скорость испарения будет зависеть от аэраторов и создаваемой ими циркуляции воздуха.

Летом температура на поверхности мягкой кровли может достигать 90°С, а под ней — 70°С. Очень важно, чтобы эти разные по температуре воздушные массы перемешивались, тогда будет происходить испарение влаги. Аэраторы для плоской крыши вполне справятся с подобной задачей. Просушка всех слоев мягкой кровли позволит восстановить их свойства и функции.

Аэраторы: виды и установка

Аэраторы для кровли производятся различных размеров и модификаций, но цель у них едина — удаление влаги и конденсата, проветривание и вывод влажного воздуха. Установку можно осуществлять как в процессе строительства, так и в процессе эксплуатации крыши. В случае ремонтных работ необходимость монтажа аэраторов обусловлена предотвращением процессов гниения кровельных материалов и образования протечек.

Схема устройства аэратора для инверсионной кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – дренажирующий слой; 9 – засыпка из промытого гравия; 10 – тротуарная плитка; 11 – защитный колпак; 12 – корпус аэратора.

Корпус изделия должен быть выполнен из устойчивого к коррозии и перепадам температур материала. Наиболее популярны сегодня:

• пластик;
• нержавеющая сталь.

Количество необходимых аэраторов обусловлено их техническими характеристиками, площадью крыши, концентрацией конденсата и влаги, а также состоянием кровельного покрытия. На мягкой кровле аэраторы размещают равномерно по всей площади. Как правило, данные устройства способны выдерживать температуру от — 50°С до 90°С.

Если внутренние помещения специфичны, это бани, бассейны, прачечные и т.п., количество необходимых аэраторов лучше рассчитать на этапе проектирования.

Вентиляция кровельного покрытия обеспечивается путем установки вентиляционных патрубков. Этот процесс несложен и вполне реален для выполнения своими руками. Данные аэраторы представляют собой трубы, изготовленные из прочного полиэтилена, в диаметре от 6 до 12 см, накрываемые зонтиком, дабы избежать возможности попадания внутрь влаги от атмосферных осадков (дождь, роса, туман, снег и т. д.).

В процессе монтажа на крыше в определенном месте делают отверстие, достигающее до утеплительного слоя. Диаметр отверстия должен быть либо меньше, либо такой же, как у аэратора (вентиляционного патрубка), но не больше. Если утеплитель мокрый, его предварительно следует заменить. Низ аэраторной трубы смазывается мастикой и крепко прижимается к основанию мягкой кровли. Помимо данного крепления, юбку аэратора фиксируют в нескольких местах по окружности саморезами. У низа вентиляционного патрубка необходимо организовать дополнительную гидроизоляцию.

В двухслойном кровельном покрытии из наплавляемых материалов аэраторы “Поливент“ устанавливают на нижний слой материала. В нижнем слое материала в месте его установки прорезают отверстие диаметром равным диаметру трубки аэратора через стяжку и утеплитель до пароизоляционного слоя. Отверстие засыпают керамзитовым гравием. Для лучшего сцепления горизонтальной части аэратора с кровельным ковром на его поверхность наносят разогретое битумное вяжущее (горячую мастику). После остывания битумного вяжущего, аэратор дополнительно крепят саморезами к стяжке (если нет стяжки то к основанию, через слой теплоизоляции). Затем наплавляют верхний слой кровельного ковра, таким образом, чтобы аэратор оказался в месте торцевого нахлеста двух кровельных полотнищ (нахлест 150 мм). Примыкание кровельного ковра к аэратору промазывают битумным герметиком.

При устройстве кровель с основанием из железобетонных плит перекрытий, в однослойном кровельном покрытии аэратор “Поливент” устанавливается на стяжку. Отверстие делается через стяжку и утеплитель до слоя пароизоляции. Кровельный ковер укладывается не наклеиваясь на юбку аэратора. На нее наносится разогретое битумное вяжущее (горячая мастика). На место сопряжения кровельного ковра с аэратором наплавляется заплатка из верхнего слоя кровельного материала на основе полиэстера. Заплатка должна перекрывать юбку аэратора и заходить на кровельный ковер на 150 мм. Аэратор дополнительно крепится саморезами, а примыкание кровельного ковра промазывается битумным герметиком.

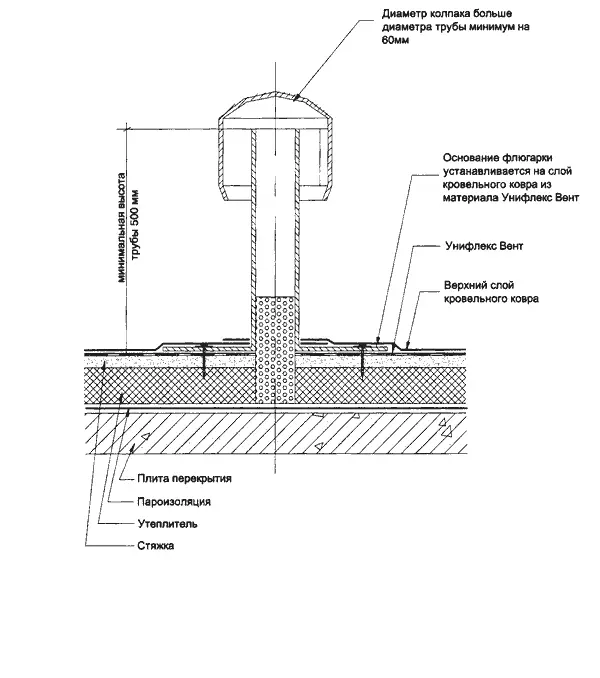

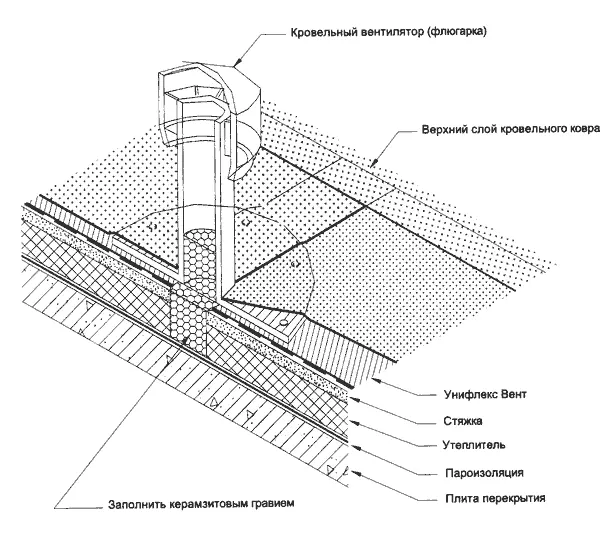

Схема монтажа аэратора

Видеоролик: Монтаж кровельного аэратора
(размер видео 17,24 мегабайт)

Одним из обязательных элементов вентилируемых кровель является кровельный аэратор, который устанавливают для отвода водяных паров и влаги, скапливающихся в подкровельном пространстве. Количество аэраторов на плоской крыше зависит от ее площади, а также от технических особенностей устройств, выбранных для установки. В соответствии с требованиями строительных норм на каждые 100 кв. м кровельной поверхности должно приходиться по одному вентилятору. Для монтажа выбирают наиболее возвышенные точки, приходящиеся на стык теплоизоляционных плит. Благодаря установке дефлекторов удается увеличить срок эксплуатации гидроизоляционного ковра, а также предотвратить появление вздутий на поверхности мягкой кровли при перепаде температур. На скатных кровлях, покрытых металлочерепицей, гибкой (битумной), керамической или цементно-песчаной черепицей, вентиляционные устройства устанавливают как можно выше, но при этом не доходят до конька ближе, чем на полметра.

Содержание

Видео-инструкция по установке кровельного аэратора ↑

Минусы невентилируемой мягкой кровли ↑

Специалисты установили, что при эксплуатации мягких кровель главным минусом является накопление излишней влаги в утеплителе и стяжке. Повышенное увлажнение данных слоев кровельного пирога вызывает ряд негативных последствий, а именно:

• Вздутия кровельного покрытия, появляющиеся в результате нагревания мягкой кровли в летнее время из-за расслоения битумно-полимерных материалов под воздействием высоких температур.
• Увеличение теплопроводности провоцирует скопившаяся под гидроизоляцией влага, которая ухудшает теплоизоляционные свойства. Теоретически уже давно доказано, что при повышении уровня увлажнения на 1-2 процента происходит возрастание коэффициента теплопроводности на 30-40 процентов. Это ведет к увеличению затрат на отопление объекта. Помимо потерь тепла, переувлажнение слоев кровельного ковра может привести к развитию плесени.
• Разрушение гидроизоляционного ковра и цементно-песчаной выравнивающей стяжки обуславливается попаданием в поры материала влаги. После понижения температуры окружающего воздуха происходит кристаллизация проникшей в поры воды и увеличение ее объема. Этот процесс сопровождается появлением микротрещин и разрушением выравнивающей стяжки. Подобные негативные процессы идут и в гидроизоляционном слое, нарушая его целостность.

Как выглядит устройство для вентиляции крыш ↑

Кровельный аэратор изготавливается из труб, диаметр которых может варьироваться в диапазоне от 63 до 110 мм. Сверху труба накрывается зонтиком, который не допускает попадания атмосферных осадков внутрь вентилятора. Данные устройства изготавливают из следующих материалов:

• нержавеющая сталь марки AISI 316;
• полипропилен.

Указанные материалы обеспечивают аэратору устойчивость к воздействию ультрафиолетовых лучей и атмосферных осадков, коррозийным поражениям и механическим нагрузкам. Вентиляторы для кровель применяются в разных климатических поясах. Их можно эксплуатировать при температуре, колеблющейся в диапазоне от -50 °C и вплоть до +90 °C. Даже пластиковые аэраторы способны выдерживать кратковременное действие пламени горелки, используемой при укладке рулонных битумосодержащих материалов.

Важно! Данные устройства можно устанавливать не только при монтаже новых кровель, но и при выполнении текущего ремонта давно построенных крыш. При этом удается сэкономить на расходах по эксплуатации кровли.

Установка аэраторов при возведении новых кровель ↑

При укладке новой кровли на основание, выполненное из железобетонных плит перекрытий, устанавливают пластиковые аэраторы на нижний слой материала. При этом работы выполняются по следующему алгоритму:

• в предполагаемом месте установки вентилятора прорезают отверстие в слое стяжки, утеплителе, доходя до пароизоляционного слоя; диаметр отверстия составляет от 80 до 120 мм;
• в получившееся отверстие насыпают керамзит;
• наносят на горизонтальную часть аэратора мастику, клей или герметик, чтобы обеспечить лучшее сцепление устройства с кровельным ковром;
• дожидаются затвердения мастики, клея или герметика и проводят дополнительное крепление вентилятора с помощью шести саморезов, вкручиваемых по всей окружности юбки трубы;
• далее проводят крепление верхнего слоя кровельного ковра, при этом аэратор должен оказаться в месте торцевого нахлеста двух соседних кровельных полотнищ (ширина нахлеста – 150 мм);
• кровельный материал в месте монтажа аэратора укладывают свободно;
• затем необходимо на место сопряжения аэратора и кровельного ковра наплавить (нанести или напылить в зависимости от выбранной технологии) заплатку из верхнего слоя кровельного материала таким образом, чтобы она перекрыла юбку устройства и зашла на кровельный ковер на расстояние, равное не менее 150 мм.

Если устройство мягкой кровли будет осуществляться в один слой, то аэратор необходимо устанавливать прямо на стяжку.

Советы по установке вентиляционных элементов ↑

При монтаже дефлекторов в кровле с основанием, выполненным из профлиста, можно руководствоваться правилами, описанными выше. Однако есть небольшие отличия, которые заключаются в том, что отверстие в предполагаемом месте установки кровельного аэратора должно проходить через верхний слой утеплителя до нижнего слоя теплоизоляции. Затем вентиляционное устройство крепят длинными саморезами к профлисту через утеплитель или непосредственно в саму теплоизоляционную плиту.

Важно! При выполнении текущего ремонта старой кровли в ковре прорезают отверстие диаметром от 80 до 120 мм. В зависимости от количества слоев отверстие доходит до слоя пароизоляции или до стяжки. После проводят установку аэратора с нанесением мастики и последующим закреплением саморезами. Завершаются работы накладыванием верхнего слоя наплавляемой кровли.

Схемы установки кровельных аэраторов ↑

• Схематическое устройство традиционной неэксплуатируемой кровли , на которой проводится монтаж вентиляционного устройства:

1. слой керамзита;
2. плиты железобетонного перекрытия;
3. пароизоляционный слой;
4. теплоизоляционный слой;
5. выравнивающая стяжка;
6. нижний гидроизоляционный слой;
7. верхний гидроизоляционный слой;
8. корпус кровельного аэратора;
9. защитный зонтик.

• Схема неэксплуатируемой кровли, которая имеет в своем составе один слой гидроизоляции :

1. слой керамзита;
2. плиты железобетонного перекрытия;
3. пароизоляционный слой;
4. теплоизоляционный слой;
5. выравнивающая стяжка;
6. слой гидроизоляции;
7. корпус аэратора для кровли;
8. защитный зонтик.

• Схематическое устройство традиционной эксплуатируемой кровли, на которой проводится монтаж вентиляционного устройства:

1. слой керамзита;
2. плита железобетонного перекрытия;
3. разуклонка из легкого бетона;
4. пароизоляция;
5. теплоизоляционный слой;
6. выравнивающая стяжка;
7. гидроизоляционный слой;
8. промытый гравий;
9. финишное покрытие из тротуарной плитки;
10. защитный зонтик;
11. корпус кровельного аэратора.

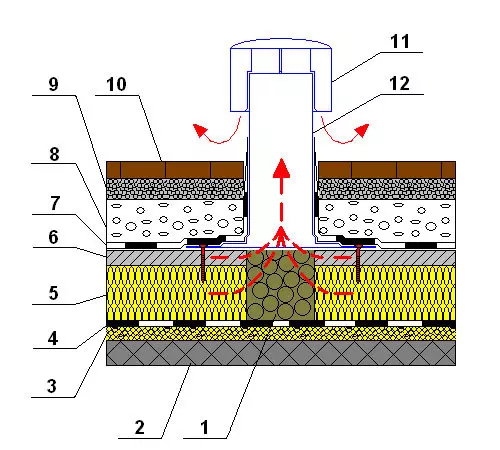

• Схематическое устройство инверсионной кровли, на которой проводится монтаж вентиляционного устройства:

1. слой керамзита;
2. плиты железобетонного перекрытия;
3. разуклонка из легкого бетона;
4. пароизоляционный слой;
5. теплоизоляционный слой;
6. выравнивающая стяжка;
7. гидроизоляционный слой;
8. дренаж;
9. засыпка из промытого гравия;
10. финишное покрытие из тротуарной плитки;
11. защитный зонтик;
12. корпус кровельного аэратора.

Заключение ↑

Потребность в монтаже вентиляционной системы зависит от сложности формы крыши и ее размеров, а также от состояния пароизоляции и степени влажности воздуха во внутренних помещениях. При монтаже нескольких аэраторов выдерживают расстояние между ними, равное 12 м. На крышах с ярко выраженной линией ендовы и коньком устанавливают аэраторы вдоль конька и в ендове на водоразделе. Для объектов, работающих в условиях повышенной влажности (прачечных, банях, саунах, бассейнах), выполнять точный расчет точек установки вентиляционных устройств должны инженеры проектных организаций.

Монтаж систем вентиляции и их отдельных элементов также лучше доверять профессиональным компаниям, освоившим тонкости технологии выполнения данных работ. Самостоятельная установка, проведенная с ошибками, только усугубит состояние кровли. При разрушении ковра кровли затраты на ремонт могут быть не сопоставимы с оплатой труда профессионалов-кровельщиков.
