Схема бойлера термекс 50 литров

Здесь вы узнаете:

Модели "Термекс" относятся к водонагревателям накопительного типа. Основной причиной поломок чаще всего является некачественная вода в трубопроводе. К сожалению, из-за этого бак достаточно часто придется чистить. Например, если потребление воды большое, то обслуживание системы проводят раз в год. Однако не всегда есть смысл вызывать специалиста, ремонт водонагревателей "Термекс" можно выполнить своими руками, имея в своем распоряжении небольшой багаж знаний, инструменты и запчасти.

Устройство бойлера

Перед тем как приступить к ремонту бойлера своими руками, разберемся в особенностях конструкции. Устройство водонагревателя довольно простое, основные комплектующие следующие:

Схема устройства водонагревателя Термекс

• корпус, выполненный из стального листа с нержавеющим покрытием;
• внутренний бак, изготовленный из легированной стали, прочный и устойчивый к коррозии;
• стальной фланец представляет собой платформу, на которую крепятся элементы прибора: ТЭН, магниевый анод, термостат;
• большой магниевый анод – это металлический стержень, который покрывают магниевым сплавом; таким образом элемент снижает коррозионную активность воды, защищая бак и увеличивая долговечность водонагревателя;
• трубка из нержавеющей стали для выпуска горячей воды;
• теплоизоляция, выполненная из пенополиуретана высокой плотности;
• ТЭН, который, собственно, и нагревает воду;
• термостат, выполняющий роль авторегулятора температуры воды (отключает бойлер, когда вода нагрелась, и наоборот);
• трубка подачи холодной воды, выполненная из нержавеющей стали.

Принцип работы электронагревательного бака

Работа водонагревательного бака основывается на принципе конвекции:

В накопительный водонагреватель холодная вода поступает всегда снизу, нагреваясь она поднимается вверх, где и расположена трубка забора горячей воды.

• холодная вода через трубку впуска поступает в бак;
• включается ТЭН и нагревает воду до заданной температуры (на приборной панели есть регулятор, с помощью которого выставляется температура);
• благодаря конвекции горячая вода самостоятельно поднимается в верхнюю часть бака;
• трубка выпуска горячей воды как раз находится в верхней части устройства, через нее нагретая жидкость поступает в трубопровод;
• при падении температуры воды в баке термостат включает ТЭН, а при достижении максимальной – выключает.

Выявление причин и типичные неисправности

Так как бойлер – прибор, имеющий простую конструкцию и принцип работы, он может иметь всего лишь четыре неисправности:

Если водонагреватель бьется током, то нужно проверить его мультиметром. Для этого расположите контакты как на рисунки, а мультиметр установите в режим звуковой прозвонки, звук есть – ТЭН нуждается в замене.

1. Утечка воды. Причиной этой поломки может быть как прогнивший корпус водонагревателя, так и выход из строя ТЭНа. Но чаще всего бак начинает подтекать из-за неплотно прилегающих резиновых прокладок (они могут прикипеть или же просто испортиться от времени).
2. Пробой электроэнергии на корпус (бак бьет током). Чаще всего причиной такой неисправности выступает лопнувший ТЭН. Но иногда выходит из строя палата или панель управления.
3. Вода в бойлере нагревается медленно, либо не нагревается вовсе. Если бак совсем не греет воду, то, скорее всего, причина кроется в термостате (сломался) или ТЭНе (сгорел), но может выйти из строя и плата управления, что случается крайне редко. Если же вода греется медленно, то ТЭН покрылся накипью и его пора чистить.
4. Вода в водонагревателе быстро остывает. Если такое произошло, готовьтесь к тому, что вам придется покупать новый бак, так как устарела теплоизоляция. Конечно, можно попробовать ее поменять самостоятельно, но это довольно сложно.

Ремонт бойлера "Термекс" своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.

Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

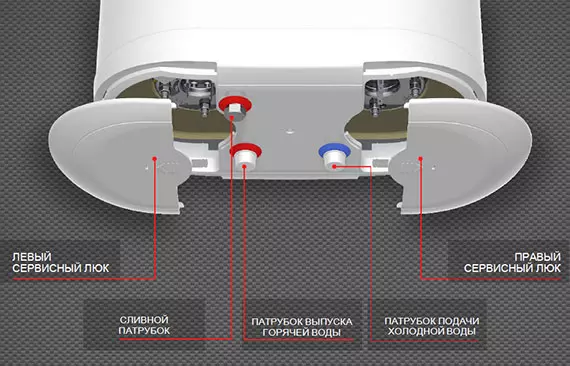

Стоит отметить, что большинство моделей "Термекс" имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

• сняв крышку, найдите защитный термостат, снимите с него наконечники;
• также снимите наконечники (3 штуки) с нагревательного элемента;
• перережьте пластиковый хомут;
• выкрутите винты, сняв при этом датчик;
• теперь отсоедините шлейф и выкрутите четыре винта;
• затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Неисправный термостат

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

• если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
• если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Вердикт

В большинстве случаев водонагреватель "Термекс" можно отремонтировать самостоятельно, так как он имеет довольно простую конструкцию и принцип действия. Основными причинами поломки выступают нерабочий ТЭН или накипь. На это необходимо обращать внимание в первую очередь. Если бойлер плохо греет воду, не спешите бежать в магазин и покупать новый ТЭН. Возможно, старый просто покрылся грязью и его просто достаточно очистить от накипи. Если же водонагреватель протекает на стыках или вода в нем быстро остывает, то придется покупать новый прибор.

2017-02-19 Евгений Фоменко

Рассмотрим стандартное устройство водонагревателя Термекс с объемом 50 литров и важные отличия в зависимости от модели.

Как и все бойлеры, он состоит из следующих базовых элементов:

1. Корпус . Изготовляется из стали покрытой эмалью, нержавеющей стали или сверхпрочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водонагревателях серии Flat. В торце стоит съемная пластиковая крышка, которая снимается в случае ремонта неисправностей или технического обслуживания аппарата.
2. Бак , изготовленный из фирменной нержавеющей стали с добавлением титана ASTN+, или стали покрытой изнутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.
3. Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, патрубок от нее отмечен на корпусе синим пластиковым кольцом.

Вторая длинная, заканчивающаяся вверху бака, для того, чтобы вытекала, прежде всего, максимально нагретая жидкость. Патрубок от нее помечен синей пластиковой накладкой на крышке.

Теплоизоляция из пенополиуретана. Располагается под оболочкой. Служит для длительного сохранения температуры воды в режиме ожидания. В разрезе может достигать толщины 10 см.

Нагревательный элемент . Находится снизу, закреплен фланцем с шестью гайками. Контактирует с водой или сухого типа, покрытый дополнительно оболочкой. В некоторых устройствах установлено два ТЭНа, которые могут работать как отдельно друг от друга, так и вместе.

Внутри медной оболочки нихромовая спираль, которая и преобразует электрическую энергию в тепло. Рядом вкручен магниевый анод, который защищает все элементы бойлера от коррозии. Он также крепится на фланец.

Термостат и терморегулятор , которые выключают ТЭНы при достижении водой необходимой температуры. Термостат также стоит во фланце.

Панель управления . На ней находятся кнопки включения и управления мощностью нагревательных элементов и температурой воды. Также в каждом водонагревателе стоит дисплей, который показывает температуру жидкости или механический индикатор.
Панель управления бойлера Термекс

Электрический шнур . Может включать в себя устройство защитного отключения для защиты пользователей от ударов током.

Сзади установлено две планки для крепления на стену. В комплекте с прибором идет четыре анкера.

На вводе холодной воды устанавливается обратный клапан GP, который тоже идет в комплекте. Схема сборки для каждой модели может минимально различаться. Она напечатана в инструкции по эксплуатации.

Особенности некоторых 50 литровых моделей

Пятидесятилитровые бойлеры Термекс выпускаются с вертикальным и горизонтальным типом установки. Отличие горизонтальных моделей в том, что ТЭН расположен справа, а патрубки ввода и вывода находятся внизу. Это такие модели, как: Thermex Flat Plus IF 50H, Champion Silverheat ESS 50H, Slim ES 50 H.

Мощность аппаратов с объемом 50 литров варьируется от 1,2 кВт (GP 50S) до 2,5 кВт (Sprint EQ 50V). Сухим ТЭНом оборудован бойлер ERD 50V. Корпус может быть стандартным цилиндрическим, очень тонким серии Ultra Slim и вертикальным плоским, как в серии Flat.

Водонагреватель Thermex Flat Plus IF 50 V накопительный

Электронной панелью управления с LCD экраном оборудованы модели Smart Energy FSS 50 V, Diamond RZB 50-L, Touch 50V. Бойлер Thermex Elite оборудован компьютерной системой управления и поставляется с пультом дистанционного управления.

Нагреватели Sprint имеют два ТЭНа и отличаются функцией особо быстрого нагрева, время которого в два раза меньше обычного.

Использование и основные неисправности

Пятидесятилитровые модели обычно применяют в бытовых целях в квартирах. Такого объема хватит для регулярного пользования двух человек. Если монтаж произведен правильно, то легко разобраться, как пользоваться таким водонагревателем.

Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем нужную температуру. Примерно через полтора часа вода нагреется. Если вы ненадолго уезжаете, воду сливать не нужно, просто закрываем все вентили и обесточиваем аппарат.

Чаще всего выходят из строя два элемента – это ТЭН и бак. ТЭН может деформироваться или проржаветь. Чтобы этого не произошло раз в год нужно производить очистку от накипи. Бак подвержен коррозии, так как постоянно находится в контакте с водой. Для продления срока службы внутри на фланце ставят магниевые аноды. Их меняют раз в полгода.

ТЭН водонагревателя

Также время от времени сливается вода с предохранительного клапана для того, чтобы проверить его работоспособность и слить осадок. Делать это важно раз в три месяца. Если вовремя проводить техническое обслуживание бойлера, он прослужит намного дольше.

Подключение водонагревателя должно производиться специально обученным специалистом. Это связано с тем, что при выполнении таких работ необходимо соблюдать пожарную безопасность и правила установки электрооборудования (ПУЭ).

Накопительные водонагреватели, в отличие от проточных, позволяют одновременно распределять горячую воду по нескольким точкам.

Назначение нагревателя

Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод. Об этом указывается в инструкции к водонагревателю.

Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

Для нормальной работы водонагревателя Термекс давление в системе не должно превышать 0,6 МПа.

Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

Рисунок 1. Принципиальная схема водонагревателя.

1. Автомат УЗО.
2. Предохранительный клапан.
3. Инструкция по эксплуатации.
4. Анкеры для крепежа.
5. Упаковка.

Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали. Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности — термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

Установка и подключение нагревателя

Рисунок 2. Упрощенная электрическая схема нагревателя.

Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

Основные причины поломки оборудования

Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

Рисунок 3. Принципиальная схема электромонтажа.

1. Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
2. Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
3. Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

Наиболее востребованные устройства

Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.
