Ремонт насоса джамбо 60 35 своими руками

Насосами для скважин пользуются во всем мире. После их изобретения и появления на массовом рынке, популярность этого оборудования стала только расти.

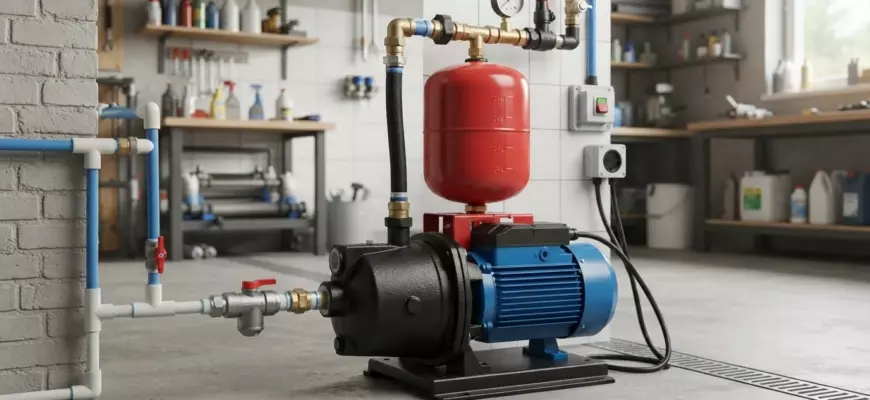

Поверхностный насос Джилекс Джамбо для насосной станции

Однако насосам свойственно ломаться, и исправлять поломку придется в кратчайшие сроки. Не хотите же вы жить неделями без воды. Именно о ремонте насоса мы сейчас и поговорим, а для ближайшего примера возьмем продукцию от компании Джилекс.

1 Основные поломки насосов и их диагностика

Насос – это механизм достаточно простой. Его конструкция не отличается особенной сложностью, однако это только сравнительное суждение. Ведь в нем есть двигатель, контакты, крыльчатка, вал, уплотнители, корпус и т.д.

Все эти части взаимодействуют друг с другом, что приводит к их постепенному изнашиванию. В последствие, понадобится и ремонт насоса.

Плюс к этому стоит заметить, что работает насос в достаточно сложных условиях. Это не касается поверхностных насосов Джилекс, которые собирают вместе с гидроаккумуляторами и устанавливают в отдельных помещениях. Однако даже для такого оборудования часто необходим ремонт.

Что уже и говорить о погружных насосах, например, о представителях линейки Джилекс Водомет. Такое оборудование находите в скважине или колодце постоянно. Как правило, на зиму его не вынимают, что только осложняет ситуацию.

Стоит заметить, что из-за относительной простоты конструкции ремонт всего оборудования вполне реально произвести своими руками. Это конечно, не самый лучший вариант, так как при совершении ошибки вы не только не отремонтируете насос, но только усугубите положение.

Однако в некоторых ситуациях только своими руками можно и обойтись. Главное – это разобраться в особенностях конструкции погружных и поверхностных насосов, а также их типах подключений.

Существует несколько самых популярных и известных поломок насосов, которые следует выделить отдельно. Продиагностировать их тоже довольно легко. Например, если подключено электричество, но насос попросту не реагирует, значит что-то случилось с контактами или подающим проводом.

Погружной насос в разобранном виде, снят ограничитель с верхней части корпуса

Проверить это достаточно легко, если у вас есть возможность разобрать устройство и продиагностировать контакты тестером. Отсутствие сигнала на одном из контактов говорит о его повреждении. Не исключено, что он к этому моменту отсыреет, будет иметь неестественный цвет и т.д.

Если же не реагируют все механизмы, значит перебит кабель. Такое часто случается у погружных насосов типа Водомет, так как их кабель находится в подвешенном состоянии и слабо защищен.

Гул в движке, неравномерная работа, щелчки или «захлебывание» насоса – это все следствие проблем с двигателем или крыльчаткой. Проверить правильность теории можно, если разобрать устройство и осмотреть его самостоятельно. Не исключено, что крыльчатка треснула или же подшипники на вале вращения вышли из строя. Это самые распространенные проблемы.

Если же движок попросту отказывается работать, то проблема уже в нем. Причем с движком мы уже рекомендуем не связываться. Это довольно нежный механизм, особенно у погружных моделей. Например, движок насоса Водомет 50/25 вообще не поддается разборке, но это характерно лишь для некоторых моделей.

Чаще всего перегорает обмотка двигателя, заменить ее можно, но будет ли это выгодно – вопрос насущный. Не исключено, что проще будет попросту заменить его на новый. Тем более что компания Джилекс поставляет запчасти к своей продукции почти во все магазины страны.

В поверхностных насосах, например, в станциях Джилекс Джамбо, движок может вообще перегореть или очень сильно износиться. Все это происходит из-за сухого хода насоса. В отличие от погружных моделей, поверхностные образцы этому моменту очень подвержены, и страдают они от сухого хода порядочно.

Если разговор идет о насосных станциях Джилекс Джамбо, то здесь еще стоит отметить одну широкую поломку, которая встречается очень часто. Она заключается в проблемах с давлением в системе.

Причин этому может быть несколько:

• Проблемы с реле давления;
• Проблемы с гидроаккумулятором;
• Проблемы с насосом.

Насосная станция Джилекс Джамбо в процессе ремонтирования

В первом случае сбивается само реле. Его проверить проще всего, так как реле легко настраивается и довольно примитивно. Если при настройке появляются неполадки, значит виновато реле.

В гидроаккумуляторах может разорваться или повредиться мембрана с воздухом. Это можно проверить только при полном или частичном разборе бака. Отсутствие достаточного количества воздуха в мембране приводит к разбалансированию всей системы и, как следствие, падению давления.

Насос тоже может реагировать негативно, но это случается крайне редко. Как правило, из строя выходят рабочие элементы, и устройство попросту не справляется с подкачкой. Но тогда вы бы заметили сопутствующие признаки поломки. Например, легкий гул, слабый напор, плохое вращение крыльчатки и т.д. Во всех иных случаях виновато либо реле, либо гидроаккумулятор.

2 Как производят ремонт насоса Джилекс?

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

1. Вынимаем и просушиваем устройство.
2. Снимаем верхний корпус или крышку.
3. Снимаем водозаборные механизмы, придется использовать тиски. Но помните, что внутри корпус полый, а потому важно не переусердствовать.
4. Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
5. Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
6. Аккуратно вытягиваем провода и оцениваем их состояние.
7. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость.

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

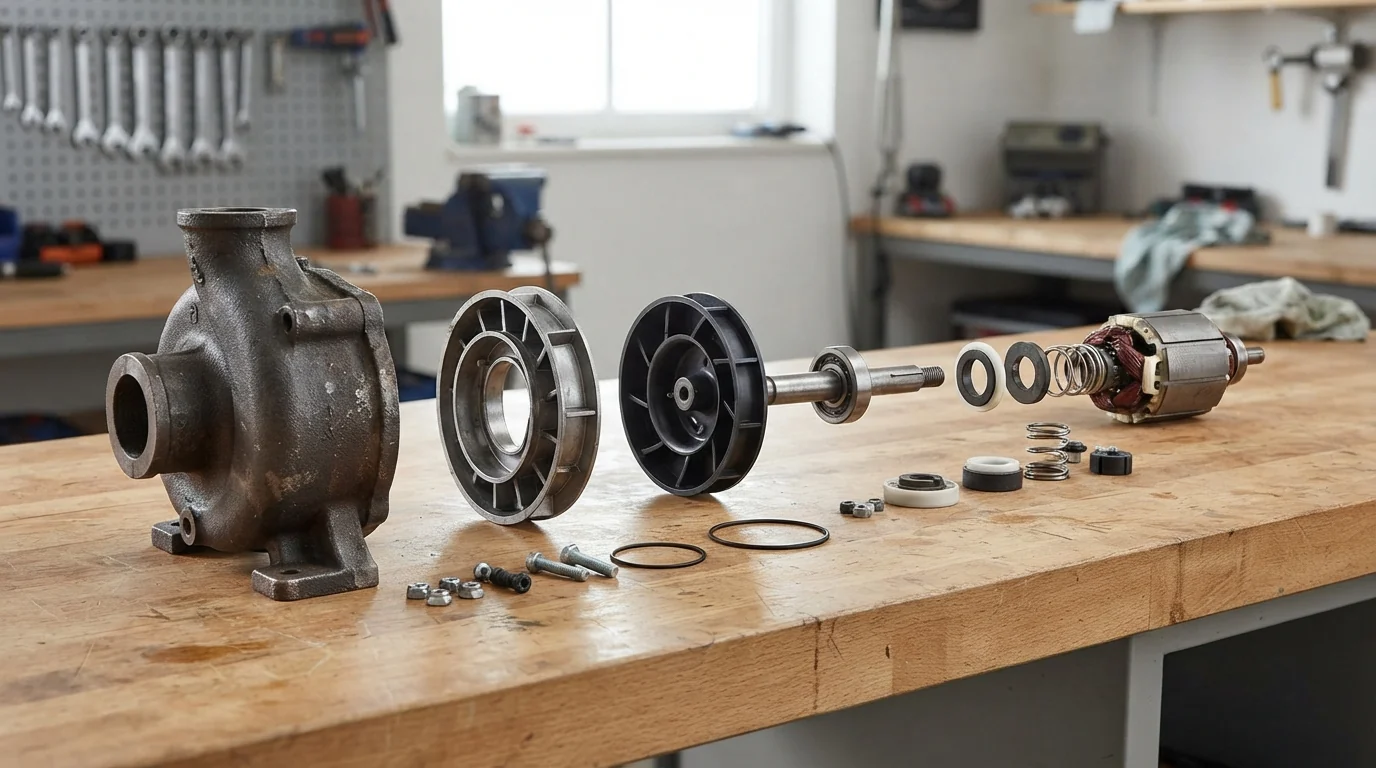

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
2. Отвинчиваем заднюю часть корпуса.
3. Снимаем подвижные части корпуса.
4. Разбираем камеру насоса.
5. Убираем крыльчатку уплотнители.
6. Аккуратно вытягиваем двигатель.
7. Разбираем с проводами.

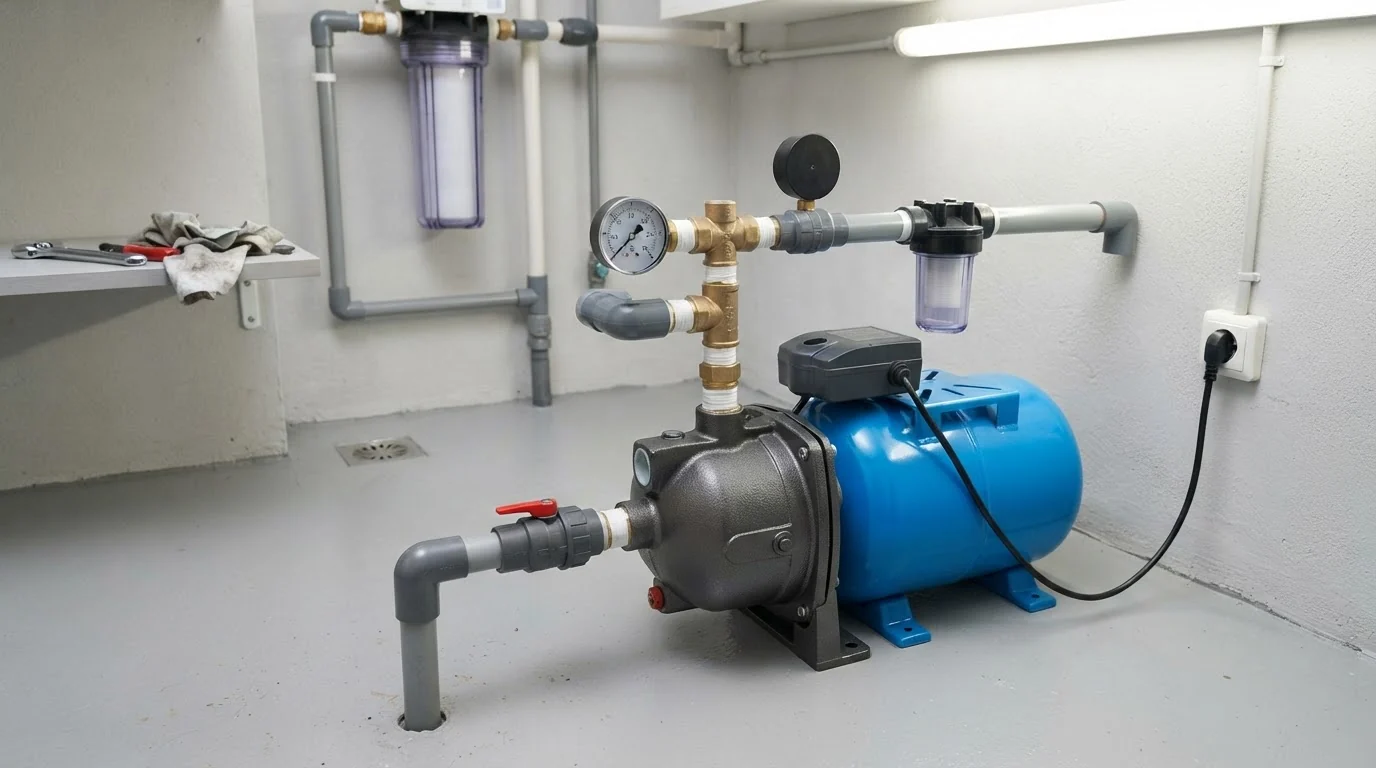

8. После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

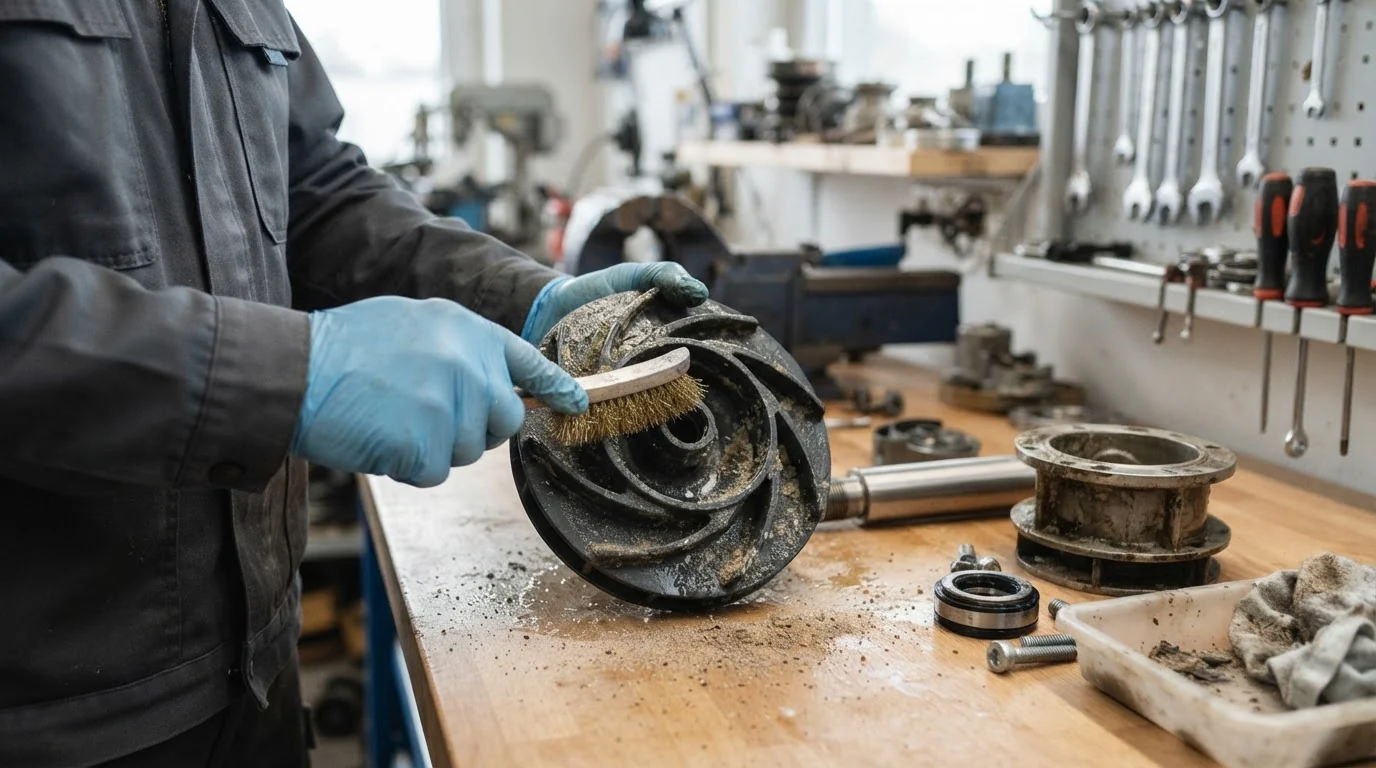

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

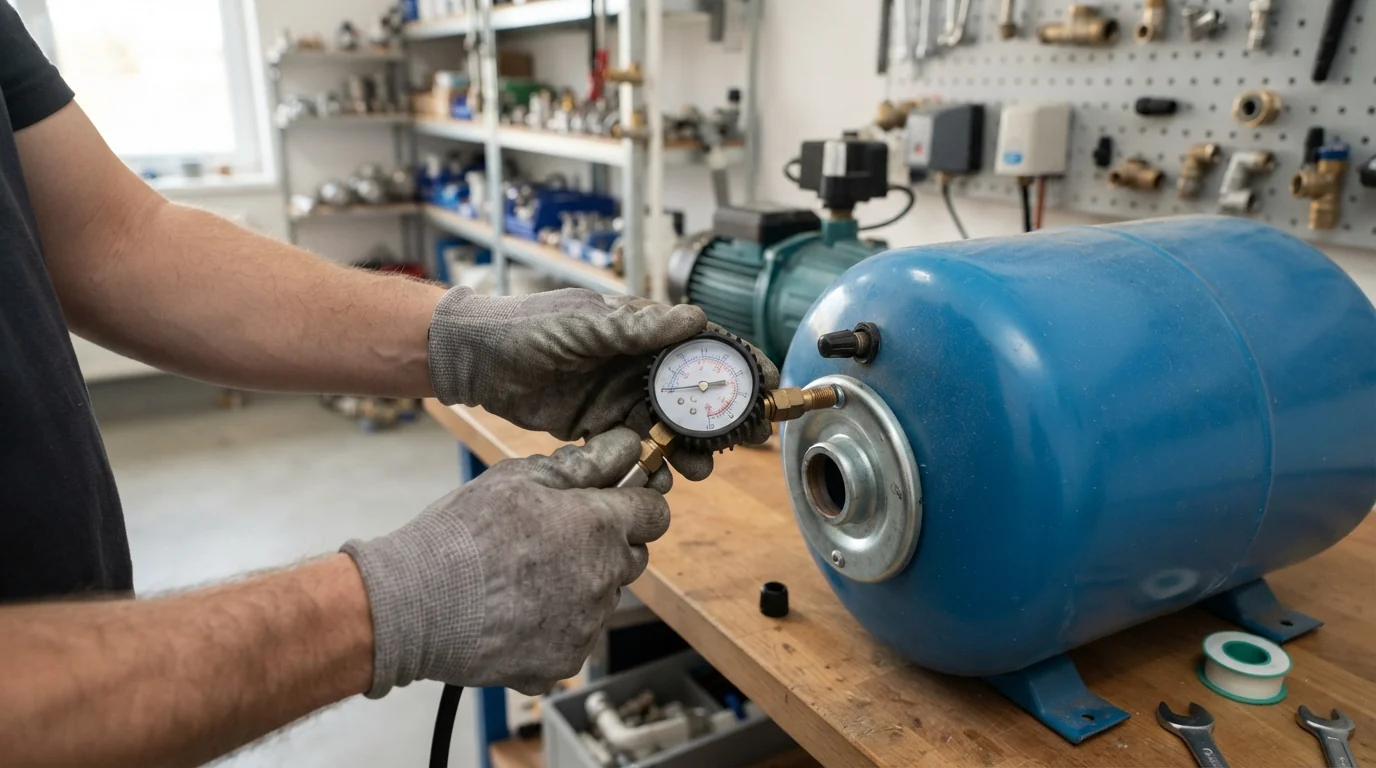

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Насосная станция водоснабжения обеспечивает необходимые напор и давление воды в трубах перед санитарными приборами. Правильно подобранная и смонтированная станция будет работать долго, без поломок и замены дорогостоящего оборудования. Но рано или поздно рабочие части насосов ломаются, подвергаются коррозии, а вовремя выявленная причина поломки сэкономит время и средства на замену нового оборудования.

Многие неполадки в насосной станции устраняются самостоятельно, без обращения в сервисный центр. Прежде чем узнать о причинах поломки или некорректной работы насосной станции и способах их устранения, познакомимся с самим понятием «насосная станция», принципом ее работы, видах насосов и ее состав.

Как самостоятельно выявить и устранить
неисправности в насосных станциях?

Рассмотрим часто встречающиеся поломки и неисправности в работе насосных установок, возникающие при эксплуатации, причины и способы устранения неполадок своими руками.

Насосное устройство вращается, а вода не поступает

Причины работа насосов «в сухую» происходит при образовании воздушной пробки в трубопроводе. Возникает это при несоблюдении правил монтажа. Уклон трубопровода должен быть направлена от насоса к источнику водоснабжения.

Чтобы насосная станция вновь начала качать воду, следует проверить неплотности в трубах, прочистить всасывающую линию насоса.
Другой причиной отсутствия воды в насосной станции — истощился источник водоснабжения (резервуар). В этом случае следует отключить насос, пока источник не будет восполнен.

Причина:

• нет воды;
• высота всасывания больше 7 метров;
• накопился воздух во всасывающей линии трубопровода;
• засорен клапан.

Метод устранения:

• заполнить насос водой;
• уменьшить высоту всасывания насоса;
• удалить воздух из всасывающего трубопровода;
• очистить клапан.

Насос в станции слишком часто включается и подает воду рывками

В составе большинства насосных станций есть мембранные баки. Частое включение и отключение станции связано с повреждением мембранного бака или недостаточном напоре в водопроводной сети. Для нормальной работы станции необходимо заменить мембранный бак. Достаточное давление в сети проверяется манометром.

Причина поломки:

• мембрана в расширительном баке повреждена;
• посторонние предметы в насосе.

Метод устранения:

• заменить мембрану расширительного бака;
• удалить посторонние предметы из корпуса насоса.

Насосная станция работает, но вода поступает рывками, с перебоями

Перебои в работе происходят из-за подсоса воздуха через неплотности в трубопроводах и соединения. Нужно проверить наличие трещин и утечек и при необходимости заменить трубы или соединительные части.

Насос постоянно без перерывов и отключения качает воду

Причина в плохой или не точной настройке реле давления, скорее всего, оно настроено на слишком большое давление в сети. Отрегулировав реле на меньшее рабочее давление, проблема будет решена.

Станция водоснабжения или водотведения не включается

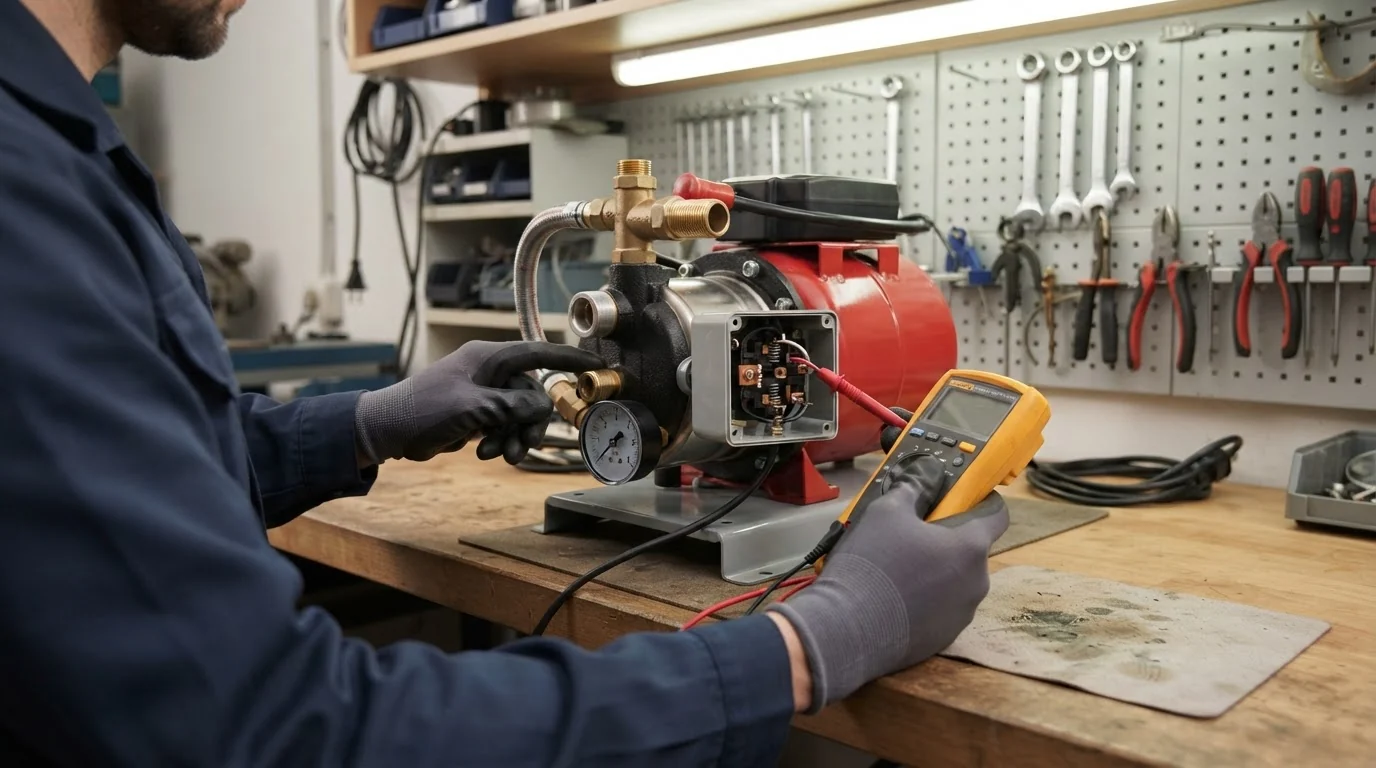

Насосная станция обычно работает от электричества, отсутствует питания станции ведет к отключению насосов, другая причина ─ заклинило рабочее колесо насоса или сгорел предохранитель. Следует осмотреть насос, проверить правильно ли подключена станция к электрической схеме.

Поломка может произойти при пробое обмотки двигателя, при этом появляется запах горелой изоляции. В этом случае лучше заменить двигатель полностью.

Причина:

• нет питания электросети;
• поломка предохранителя;
• рабочее колесо сломано.

Способ устранения:

• прочистка насоса;
• провернуть крыльчатку вентилятора;
• проверить электрическую схему;
• проверить реле давления;
• проверить конденсатор.

Насосное устройство (рабочее колесо) не вращается и издает гул

Длительный простой насосной станции приводит к гулу мотора. Это происходит либо от прикипания ротора мотора к внутренней поверхности корпуса, либо вышел из строя конденсатор в клеммной коробке. Исправить дефект можно вручную, разобрав корпус и продвинуть ротор.

Ремонт насосной станции Джилекс, Джамбо

Ремонт неисправностей:

• перегорание проводов — замена на новую проводку;
• отсутствие вращения вала насосов в насосной станции Джилекс — замена конденсатора;
• замыкание обмотки двигателя — замена проводов;
• недостаточный напор воды – это нарушение стыков и соединений труб или сбой в работе обратного клапана.

Ремонт насосной станции Grundfos

Комания Grundfos имеет большой сервисный центр, где проводят ремонт любой сложности насосов и электродвигателей. Без обращения в сервисный центр завода-изготовителя, самостоятельно можно произвести замену подшипников, прокладок и уплотнительных соединений.

Наиболее распространённая причина выхода из строя всех насосов Grundfos — плохая центровка соосности валов при установке и монтаже.

Распространенные причины поломок

Часто встречающиеся причины поломок, которые следует проверить первым делом, следующие:

• отсутствие питания электросети;
• отсутствие жидкости/воды в водопроводной сети;
• неисправность самого насоса;
• неисправность мембранного/расширительного бака;
• повреждение блока автоматизации

Несколько слов о регулировке реле давления

Реле давления — это прибор, осуществляющий автоматизацию насосной станции. Реле регулирует на давление в водопроводной сети, которое поддерживается гидроаккумулятором. Поэтому реле давления и гидроаккумулятор всегда работают в паре.

Блок с реле давления реагирует, когда бак полон или пуст. Завод-изготовитель осуществляет настройку «по умолчанию» (минимальное давление 1,5 атмосферы и 2,5 атмосферы максимальное давление).

После подключения реле к насосу производят настройку реле под конкретный объект (заданные напор воды в системе технологами).

Настройка реле под индивидуальный проект:

1. Вскрывается корпус реле, где расположены узлы регулирования реле. Минимальное давление регулируют натяжением большой пружины, а максимальное — натяжением малой пружины.
2. Регулировку «минимального» давления начинают на пустом накопителе. Для чего достаточно отключить насос и открыть водоразборный кран. Затем ослабить большую пружину. После чего включить насос и постепенно затягивать пружину. Как только насос начнет подавать воду, большую пружину больше не трогают, минимальное давление стало равно давлению воздушной массы.
3. Регулировку перепада давления выполнить еще проще. Насос выключают и замеряют величину давления на реле. Если результат не устраивает, снова регулируется большая или маленькая пружина. После чего насос снова включают и замеряют величину максимального давления.

Принцип работы

В зависимости от вида рабочей части насоса, отличается и принцип подъема воды.

Рассмотрим типы и марки насосов:

• Водоподъемное колесо. Работает по типу водяной мельницы, путем зачерпывания воды лопастями.
• Винт Архимеда. Вода поднимается специальным винтовым подъемным устройством — рабочим колесом.
• Поршневой насос. Насосы такого типа применяются для откачки воды из шахт, дачных колодцев.
• Крыльчатый насос. Это одна из разновидностей поршневого насоса. Применяется для перекачки воды, масла и топлива.
• Сильфоный. Принцип работы в нажатии специальной «гармошки», которая производит перекачку жидкости. Низкая цена. Простая конструкция.
• Центробежный насос. Самый распространенный типа насоса. Работает за счет центробежной силы. Внутри насоса есть рабочее колесо с лопастями, которые крутятся и выбрасывают воду от центра к периферии.
• Струйный насос. Перекачивает воду за счет сжатого воздуха или пара.

Устройство насосной станции

Ниже представлена насосная станция и основное ее оборудование:

• Насосы;
• Запорная арматура (краны, задвижки, вентили);
• Обратный клапан;
• Реле давления;
• Мембранный бак;
• Трубопроводы всасывающей и напорной линии;
• Счетчик воды;
• Механический фильтр;
• Манометры.

Виды водопроводных насосных станций

Со встроенным эжектором

Принцип работы основан на подъеме воды благодаря создаваемому разряжению. Подъем осуществляется с глубины 20 — 45 метров. Насосная станция имеет большую производительность. Из-за большого уровня шума, такую станцию следует располагать в подвальном помещении.

С выносным эжектором

Насос с данным типом эжектора погружают в воду сразу с двумя трубами. Вода, поступая в эжектор, приводит к появлению всасывающей струи. Насос данного типа подвержен засорам песком и коррозии.

Безэжекторные конструкции

В данных насосах вода поднимается с помощью многоступенчатой конструкции. Они работают бесшумно и потребляют мало электроэнергии.

Предназначение насосной станции

Для чего предназначены установки подачи воды? Это перекачка воды потребителю от источника водоснабжения (скважина, река, резервуар), а для этого необходимо специальное насосное повысительное устройство.

Именно насосная установка забирает воду через всасывающие трубопроводы и передает ее в жилой дом или производственное здание по напорным трубопроводам. Ни одна система водоснабжения не будет работать без насосных установок.

Насосы нужны для подачи воды на питьевые нужды, для тушения пожаров, перекачки бытовых и производственных сточных вод, осушение шахт и подвалов, скважинные и песчаные насосы. Существуют насосы для перекачки растворов, фекалий, чистых вод, нефтепродуктов. Подбор типа и марки насоса производится для каждого конкретного случая.

Популярные модели: al ko (алко), grundfos, гардена 3000 4, грундфос, джилекс джамбо 60 35, марина, вихрь и др.

Состав насосной станции

Комплектация насосной станции следующая:

1. Насосный агрегат. Главными параметрами подбора отдельного насоса или готовой насосной установки являются требуемый расход воды (в куб.м/час) и напор (в метрах).
2. Аккумулятор давления. Представляет собой металлический бак, в котором постоянно поддерживается давление воды. Как только происходит водоразбор, давление в баке падает, и включаются насосы. Когда давление в баке достигает максимального заданного значения (водоразбор прекращается, а насос продолжает работать), насосы отключаются.
3. Блок автоматики. Без автоматики сложно представить современную насосную станцию. Именно система автоматизации работы насосов позволила выйти на новый уровень комфортного существования.

Рекомендации по установке насосной станции

• Насосная станция устанавливается на фундаментную плиту с виброизолирующими вставками;
• На всасывающем трубопроводе устанавливают запорную арматуру и манометр;
• На напорном трубопроводе устанавливают запорную арматуру, обратный клапан и манометр;
• Использовать быстроразъемные соединения;
• Все соединительные детали герметизировать;
• Всасывающий трубопровод прокладывать уклоном от насоса;
• Расстояние от выступающих частей насоса до стен и другого оборудования не менее 700 мм;
• Станция водоснабжения должна надежно быть зафиксирована к основанию;
• Уровень воды в резервуаре или источнике водоснабжения должна быть на 500 мм выше оси насоса.

Фиксация насоса

• Насос следует устанавливать на ровной поверхности и вблизи источника водоснабжения. Длина всасывающих линий насоса не должна превышать 20 метров.
• В насосной станции должна работать приточно-вытяжная вентиляция (максимальная температура в помещении должна быть 40 ◦С.
• Расстояние от наружных стен и другого оборудования до насосов должно быть не менее 700 мм, это необходимо для удобства обслуживания и ремонта.
• Перед установкой водопроводной насосной станции на месте монтажа следует заранее отметить, где будут отверстия для крепежа.
• После установки насосной станции следует проверить, чтобы не было излишних напряжений в трубопроводах и арматуре. Это исключит возникновение утечек и аварий.

Какие преимущества автоматических
насосных станций?

Автоматизация работы насосной станции позволяет обеспечить комфортные условия проживания с минимум забот. Совсем недавно, работу насосов регулировали вручную, требовалось постоянное присутствие человека. Сейчас всю основную работу делает автоматическая система, которая справляется со своей задачей превосходно.

Автоматически регулируется расход воды, производится управление задвижками, переключение насосов с рабочего на резервный при поломке одного из них и многие другие технологические процессы.

Заключение

Благодаря описанным в статье видам поломок и советам по их устранению каждый человек сможет самостоятельно своими руками дома выявить и устранить их, без вызова мастера, сохранив при этом денежные средства.
