Регулировка фотореле для уличного освещения фр 601

Содержание
  1. Установка фотореле
  2. ФР-601 (602)
  3. Изготовление в домашних условиях
  4. Недостатки модели
  5. Аналоги
  6. Оборудование высокой мощности
  7. Заключение
  8. Видео
  9. Уличное освещение
  10. Источники света
  11. Устройство фотореле
  12. Характеристики разных моделей IEK
  13. Как работает датчик освещённости
  14. Зачем нужно фотореле
  15. Выбираем модель фотосенсора с учётом технических характеристик
  16. Разновидности датчиков освещённости
  17. Производители фотореле: страны и цены
  18. Сравнительная таблица фотореле разных производителей
  19. Фотореле IEK
  20. Таблица характеристик фотодатчиков марки IEK
  21. Выбор места для монтажа
  22. Схемы подключения фотореле к фонарю
  23. Видеоинструкция по подключению и настройке фотореле
  24. Изготовление своими руками
  25. Видеоинструкция по изготовлению фотодатчика для диодного освещения
  26. Настройка
  27. Возможные неисправности механизма для уличного освещения
  28. Стоит ли использовать фотореле на своём участке
  29. Таблица достоинств и недостатков датчиков день-ночь

Емкостное фотореле для уличного освещения — устройство, позволяющее включать или выключать лампы, используемые на дорогах, у подъездов и в парках. Их использование экономит электроэнергию и минимизирует неудобства для водителей, жильцов дома и простых прохожих.

Работа основана на фоторезисторе или фотодиоде — полупроводниковых элементах, которые меняют свои параметры в зависимости от интенсивности освещения среды. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Установка фотореле

Установить фотореле своими руками несложно, важно лишь исключить прямое влияние регулируемого источника освещения и защитить устройство от неблагоприятного воздействия извне: влаги, прямых солнечных лучей, перепадов температуры.

Для устройств промышленного производства существует ряд стандартов, которым такие решения должны соответствовать: ГОСТ (отечественные) и IP (международные). Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно. Но для желающих установить подобное устройство у себя во дворе, около своего подъезда или гаража, лучше для начала рассмотреть предлагаемые на рынке решения — без владения нужными знаниями и опытом фотодатчик своими руками довести до рабочего состояния будет крайне сложно.

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Изготовление в домашних условиях

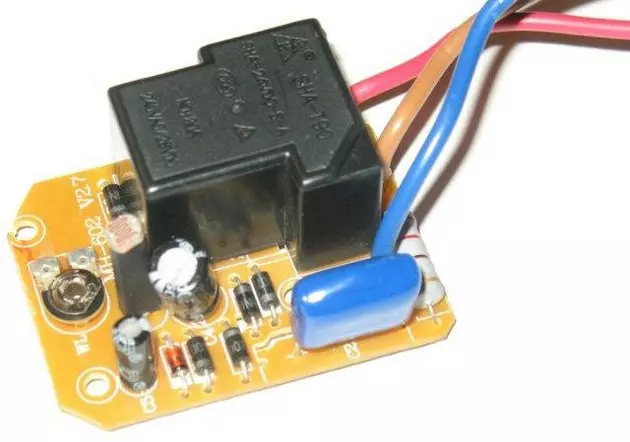

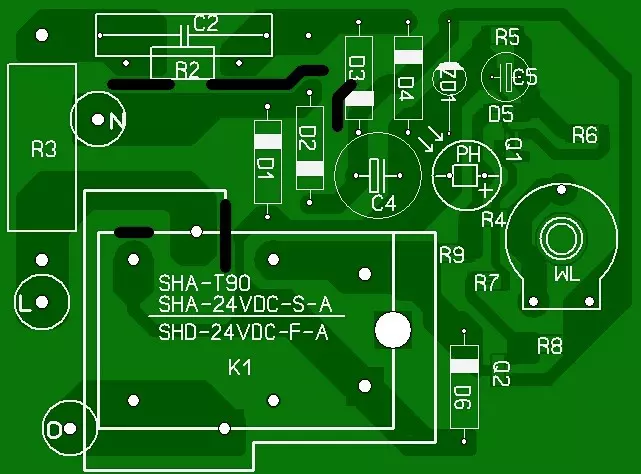

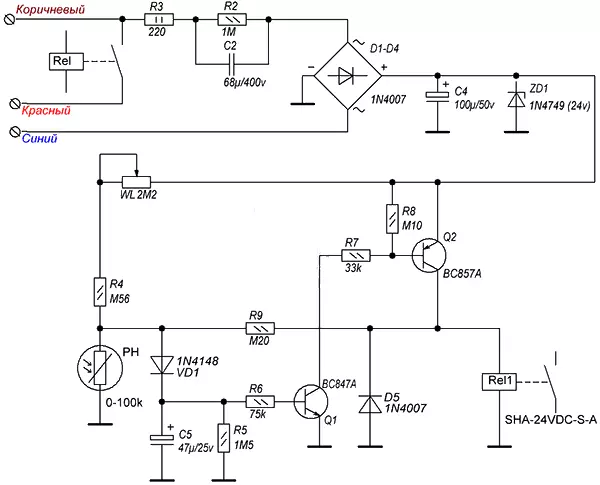

Принципиальная схема емкостного фотореле ФР-602 (как и его собрата) легко повторяется даже при незначительных познаниях в электронике. Особую актуальность создания самоделки приобретает при потребности в большом количестве устройств (например, для организации автоматического включения и отключения освещения в зависимости от времени суток).

Для изготовления понадобятся такие детали, в скобках будут указаны обозначение на приведенной схеме и мощность:

  • 2 биполярных транзистора BC857A (Q1 и Q2);
  • 5 выпрямительных диодов 1N4007;
  • выпрямительный диод 1N4148;
  • стабилитрон 1N4749 ;
  • резисторы (R2, R4–R9: 1,5 МОм, 1 МОм, 560 кОм, 200 кОм, 100 кОм, 75 кОм и 33 кОм; все мощностью 0,125 Вт);
  • резистор (R3, 220 Ом, 2 Вт);
  • фотоэлемент (PH, до 100 кОм);
  • подстроечный резистор (WL, 2,2 мОм);
  • конденсатор (С2, 0,7 мкФ 400 В);
  • электролитические конденсаторы (С4–С5, 100 мкФ 50 В и 47 мкФ 25 В, соответственно);
  • реле SHA-24VDC-S-A (Rel1).

Учитывая набор и суммарную стоимость деталей, а также наличие схемы, 602 модель — довольно простое в исполнении решение.

К слову, многие детали из списка можно заменить на отечественные. По отзывам уже собиравших биполярный транзистор Q2 можно заменить встречающимся повсеместно КТ3107Б, а стабилитрон 1N4749 — тремя последовательно подключенными Д814А или двумя Д814Д. Схема подключения также не отличается особой сложностью.

Недостатки модели

Рассмотрим, в чем минусы подобной схемы. Как ни странно, с технической стороны схема не уступает заводской при должной сноровке радиолюбителя. Разница будет ощущаться в реальной эксплуатации: заводское изделие имеет стандарт защиты IP44, что подразумевает пыле- и влагозащиту.

Также заводские ФР-601 и ФР-602 имеют больший диапазон рабочих температур, а самодельная схема в мороз в декабре может перестать работать из-за одного-единственного некачественного соединения.

Аналоги

Среди аналогов данному устройству значатся ФР-75А — фотореле, схема которого более сложна для изготовления в домашних условиях, а также менее стабильна и долговечна при практическом использовании.

Среди его преимуществ — больший диапазон рабочей яркости, составляющий от 1 до 200 лк, что вчетверо превосходит конкурента. Еще один большой плюс устройства ФР-75 — возможность работы в цепях постоянного тока напряжением 12 В.

Также фотодатчик является выносным, что позволяет установить сам регулятор внутри помещения и не беспокоиться о факторах окружающей среды. В целом, в своем классе модель не имеет равных и является лучшим фотореле — 12 вольт постоянного тока часто используются в качестве питания для подобных устройств. Схема подключения устройства изображена на рисунке.

Оборудование высокой мощности

Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.

По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).

Заключение

Учитывая опыт эксплуатации фотореле в бытовых и промышленных условиях, наиболее стабильной и легко воспроизводимой в домашних условиях является модель ФР-602 или ее менее мощная вариация ФР-601 от компании AIK. Они отлично показывают себя в различных режимах работы, имеют хороший запас долговечности и, что самое главное, обладают минимальной себестоимостью. Кроме того, их сборка облегчается возможностью заменить многие зарубежные детали на дешевые отечественные аналоги.

Видео

Уличное освещение играет огромную роль в жизни человека. Благодаря фонарям передвижение людей и машин в темноте становится более безопасным и комфортным. Условием эффективной работы уличных светильников является наличие особого устройства, включающего и выключающего их в соответствии с заданным режимом. Чаще всего роль такого устройства выполняет фотореле ФР-601 или аналогичные модели.

Уличное освещение

Для организации освещения на улицах городов используются лампы, закреплённые на опорах. Они приводятся в действие двумя способами: ручным и автоматическим. Ручное управление осуществляется специалистами, которые постоянно дежурят в диспетчерском пункте.

Автоматическая регулировка более удобна, поскольку позволяет контролировать уровень освещённости с помощью таймеров или датчиков. Постоянное участие человека в таком случае необязательно.

К установленным на улицах светильникам предъявляются очень серьёзные требования. Они должны быть качественными, надёжными и безопасными для окружающих. Срок службы таких приборов должен быть довольно долгим. Этим условиям полностью отвечают LED-лампы. Достойной альтернативой им могут служить галогенные, люминесцентные светильники и лампы накаливания.

Читайте еще:  Бересклет форчуна укрытие на зиму

Наружное освещение, установленное в разных местах, имеет определённые особенности. Фонари используют, чтобы осветить:

  • Крупные автодороги и магистрали. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. С целью экономичности осветительные конструкции монтируют на большой высоте и значительном удалении друг от друга.
  • Дороги второстепенного значения. Для увеличения видимости применяются лампы с рефлекторами или фонари рассеянного света. Прозрачное покрытие плафона способствует рассеиванию лучей на большие расстояния.
  • Тротуары для пешеходов, велосипедные дорожки и парки. Они освещаются только рассеянным светом. Фонари имеют плафоны в виде цилиндра либо шара с прозрачными рельефными кольцами. Мощность определяется дистанцией, на которой располагаются опоры.

При монтаже разных информационных объектов (вывесок, баннеров, рекламных щитов и пр.) также применяется искусственное освещение с помощью прожекторов и ламп специального назначения. Таким же методом подсвечиваются дорожные знаки и номера домов.

Источники света

Свет, которым освещаются улицы, дороги и дома, должен обладать высокой яркостью и степенью рассеивания. Существует несколько вариантов светильников с такими характеристиками:

  • Масляные. Применялись довольно давно, работали за счёт горящего масла.
  • Керосиновые. В них используется принцип сжигания керосина. Присутствующий в фонаре фитиль одним концом помещен в ёмкость с топливом, другим — зажат механизмом горелки.
  • Газовые. Дают свет в процессе горения светильного газа, а также водорода, метана, пропана и др. Раньше часто применялись для освещения улиц, сейчас их используют туристы в качестве переносных светильников.
  • Лампы накаливания. Свечение исходит от тела накала, нагревающегося до очень высокой температуры за счёт электричества. Частью такой лампы является вольфрамовая спираль, защищённая от внешнего воздействия стеклянной колбой. Ранее использовались вакуумные колбы, сейчас для минимизации тепловых потерь их заполняют инертным газом.
  • Дуговые. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами. Ёмкость дуговой лампы может быть заполнена инертным газом, металлическими или соляными парами. В зависимости от свойств наполнителя световой спектр бывает разным.
  • Индукционные. Источником светового излучения в них служит плазма. Её образование происходит за счёт ионизации газа под действием высокочастотного магнитного поля. Лампы индукционного типа могут работать от 60 до 150 тысяч часов, количество включений/выключений в них неограниченно. Они показывают высокую степень светопередачи даже после длительной эксплуатации, включаются и выключаются молниеносно. После завершения срока службы их обязательно нужно утилизировать.

Самым современным источником уличного света являются приборы нового поколения — LED-лампы. С их помощью удаётся добиться ощутимой экономии, сократив объёмы потребляемого электричества от 2 до 10 раз. Такие светильники компактны, устойчивы к механическим повреждениям и изменениям погоды, долговечны.

В конструкции осветительного уличного прибора важная роль отводится опоре. Она выполняется в виде бетонного, металлического (реже — деревянного) столба, мачты, троса или крепёжного кабеля.

Устройство фотореле

В конструкции современных уличных фонарей предусмотрено устройство, позволяющее автоматически регулировать их работу. Такие приборы называются фотореле. В их основе лежит встроенный в электрощиток или выносной датчик. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.

Большинство реле имеет функцию программирования. Она позволяет отключать и включать светильники в разное время в зависимости от сезона. Благодаря установленным программам летом освещение автоматически выключается раньше, чем зимой.

Кроме автоматического режима работы, аппараты имеют ручной способ управления. С помощью встроенного выключателя специалист, обслуживающий оборудование, может самостоятельно управлять им при возникновении нештатных ситуаций либо в целях профилактической проверки.

Разные фотореле имеют неодинаковую чувствительность, которая при подключении регулируется с помощью разных сопротивлений. Регулирование порога отключения происходит с помощью резистора, управляющего начальным напряжением.

Область применения аппаратов на основе фотодатчиков очень широка. В разных сферах используются фотореле с определёнными свойствами.

Устройство, содержащее фоточувствительный элемент внутри корпуса, автоматически включает освещение при наступлении сумерек и отключает его на рассвете. Имеет прозрачный и прочный корпус, который позволяет реагировать на солнечный свет и одновременно предохраняет от повреждений.

Некоторые реле такого типа дополнительно комплектуются таймером. На нём можно зафиксировать конкретный временной промежуток, по истечении которого механизм будет срабатывать, включая либо выключая освещение. Таймеры могут иметь разные запрограммированные промежутки. В одних моделях — час или день, в других — неделя, в третьих — год. Это позволяет выделять разные периоды (не только день или ночь, но также праздничные и выходные дни).

В отдельных приборах предусмотрено регулирование порога срабатывания с помощью специального переключателя. Когда он установлен на плюс, фотоэлемент сработает от малейшего затемнения (в грозу, пасмурную погоду). При переключении на минус он активируется только в ночное время.

Характеристики разных моделей IEK

Производители устройств, предназначающихся для регулирования освещения, выпускают различные модели фотореле, отличающиеся техническими характеристиками и свойствами. Широкое распространение получил прибор марки ФР-601 диаметром 63 мм и высотой 77 мм. Он предназначается для использования в однофазной электросети переменного тока с напряжением 230 В и частотой 50 Гц, потребляет 0,45 Вт. Освещённость в нём регулируется в диапазоне от 5 до 50 лк.

По отзывам пользователей, ФР 601, также называемый сумеречным выключателем, прост в установке и эксплуатации, стоит недорого, подходит для управления внутренним освещением, а также подсветки витрин, рекламы и пр.

Другая разновидность фотореле для уличного освещения — IEK ФР-602 — имеет аналогичный принцип действия. Его корпус, изготовленный из негорючего пластика, содержит плату с функциональными элементами — переменным резистором, диодом, реле управления, фоторезистором и двумя транзисторами. Оболочка прибора с выносным датчиком отличается герметичностью и повышенной прочностью. ФР-602 применяется для освещения подъездов многоэтажных домов, общественных зданий, предприятий, входов на частную территорию.

С наступлением вечера вдоль городских улиц сами по себе зажигаются фонари, автоматизация этого процесса уже никого не удивляет. Сегодня фотосенсоры, управляющие уличным освещением, доступны не только коммунальным службам, но и рядовым владельцам загородных домов. Сделать своё жилище более комфортным и умным можно без особых финансовых затрат и электромонтажных навыков, надо только учесть несколько важных нюансов: знать схему подключения фотореле и правила работы с ним.

Как работает датчик освещённости

Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент (фотодиод, газоразрядник, фототиристор, фоторезистор), который на свету изменяет свои характеристики. Например, в фоторезисторе уменьшается сопротивление, ток легко проходит через этот элемент и замыкает контакт, выключающий освещение.

Дополнительные элементы прибора помогают избежать ошибочного включения/выключения, настроить чувствительность сенсора, усилить сигнал от датчика и т. д.

Зачем нужно фотореле

Система уличного освещения может работать и без фотосенсоров. Но датчик день-ночь придаёт ей дополнительные преимущества:

  • Удобство. Стандартная система освещения предусматривает установку включателя возле входной двери на улице, или в самом доме. Это удобно для того, кто решил выйти из дома поздним вечером. Но при возвращении домой в тёмный период суток приходится идти к выключателю с фонариком, или даже открывать замок в полной темноте. С датчиком можно настроить включение подсветки с наступлением сумерек и владелец приедет на уже освещённую площадку у калитки или перед гаражом.
  • Экономия электроэнергии. Жильцы загородных домов нередко забывают выключить свет на улице перед сном или уходом из дома. С датчиком такого не случится. Стандартный выключит свет с первыми лучами солнца, комбинированный с датчиком движения — как только все уйдут со двора, а программируемый — в точно указанное время.
  • Имитация присутствия. Воры не рискуют пробираться в дом, пока хозяева дома, а основной признак их присутствия — включённый свет. Уличная подсветка с сенсором создаёт видимость присутствия и таким образом защищает дом от вандалов и грабителей, пока семья на отдыхе или в командировке.
Читайте еще:  Печь на угле для гаража своими руками

Датчики освещённости хорошо показали себя в городских осветительных системах, их нередко используют коммунальные службы, владельцы торговых центров, автостоянок, рекламных щитов и т. д. В частных загородных домах фотореле тоже выгодны и уместны, поэтому приобретают всё большую популярность.

Выбираем модель фотосенсора с учётом технических характеристик

При покупке обратите внимание на:

  • Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
  • Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
  • Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
  • Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
  • Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
  • Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Оптимальными по цене и функционалу являются устройства день-ночь с датчиком движения и встроенным таймеров. Для абсолютного большинства бытовых задач реализуемых ими сценариев вполне достаточно.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

    Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название Ток коммутации, А Рабочее напряжение в сети, В Степень защиты, IP Производитель Цена, руб.
ФР-6 10 240 54 Украина 150
PS-1 6 220 44 Узбекистан 200
HOROZ HL 472 25 230 44 Турция 210
FERON SEN 27 25 220 54 Китай 250
ФР-601 5 230 44 Россия 420
SOU-1 16 230 56 Чехия 650
Люкс-2 8 230 44 Россия 800
Luna 126 Star Theben 16 230 55 Германия 2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

Таблица характеристик фотодатчиков марки IEK

Параметры ФР-600 ФР-601 ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт 1300 1100 2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт 780 600 1500
Мощность во включённом состоянии, Вт 0,45–6,6 0,45–6,6 0,45–6,6
Максимальный ток нагрузки, А 3–6 10 20
Рабочий уровень освещённости, Лк 5–15
(без регулировки)
5–50 5–50
Период отсрочки, с 16 16
Уровень защиты по ГОСТ 14254 IP44 IP44 IP44
Степень защиты от поражения током II II
Диапазон рабочих температур, о С -25 … +40 -25 … +40 -25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Выбор места для монтажа

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

  • далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
  • в зоне, освещаемой только солнечными лучами, а не фонарями;
  • далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
  • на участках, которые не подвергаются химическим воздействиям и механическим ударам.
Читайте еще:  Взаимодействие железа с медным купоросом

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

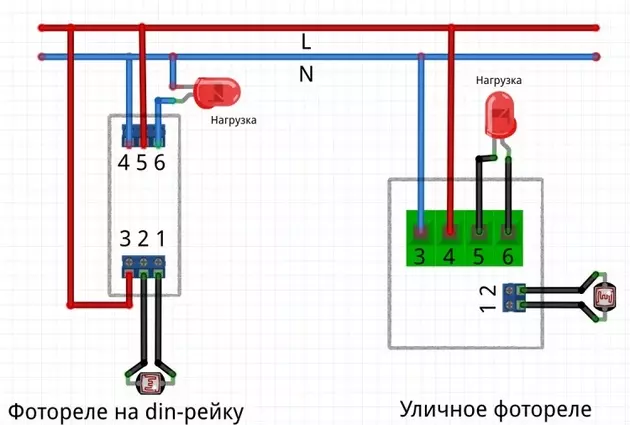

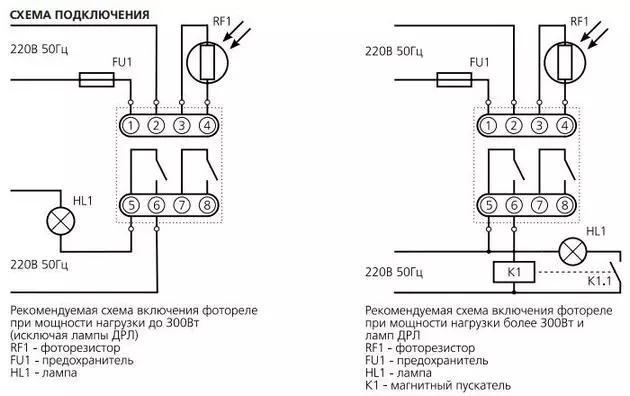

Схемы подключения фотореле к фонарю

Для монтажа датчика день-ночь не понадобятся специализированные познания, а подсказки наносятся либо на упаковку, либо на сам прибор. В зависимости от модели, из корпуса фотосенсора выходит два или три провода.

Из универсального устройства выходит три провода:

  • фазовый (красный, маркировка L);
  • нулевой (синий, маркировка N);
  • заземляющий (зелёный, маркировка РЕ).

На фотопримере видно, что в прибор должны войти два кабеля, в каждом из них по три цветных провода. Кабель 1 предназначен для подключения к лампочке. Его синий вывод соединяется с клеммой N, а красный — с клеммой L, аналогичным образом они подключаются и к патрону лампочки. Заземляющий провод соединяется с зелёным проводком кабеля 2 и фиксируется винтом. Кабель 2 необходим для питания прибора, его красный и синий провод подсоединяются аналогично, к соседним клеммам N и L.

Существуют модели с двумя выводами, там отсутствует заземляющий провод. Такие фотодатчики подходят для домов, где система заземления оборудована отдельно.

Способ подключения у них ещё проще, входящий кабель присоединяется к клеммам L и N (фаза и ноль соответственно), а для выхода подсоединяется только фазовый кабель. Ноль подаётся на светильник через пускатель КМ, мимо фотосенсора.

Если фотосенсор должен управлять несколькими лампочками, нужно добавить к нему контроллер.

Контроллер присоединяется к выходным клеммам фотодатчика и добавляет ещё одну контактную пару. С его помощью лампы можно подсоединить параллельно, а не последовательно (как в ёлочной гирлянде). Подсоединение нескольких потребителей через контроллер делает цепь надёжнее и позволяет лампам гореть даже когда одна из них вышла из строя.

Видеоинструкция по подключению и настройке фотореле

Изготовление своими руками

Имея минимальные навыки использования паяльника можно собрать простейшее реле самостоятельно. Для начала стоит воспользоваться схемой с минимумом составляющих.

  • PR1 — фоторезистор;
  • R1 — электролитический конденсатор на 10K;
  • VD1 КД522 — защитный теплоэлектрический диод;
  • VT1 и VT2 — транзисторы структуры n-p-n;
  • КТ315Б — транзистор;
  • К1 — электролитический конденсатор на 10 000 микрофарад;
  • К1.1 — включатель/выключатель;
  • нулевой и фазовый провода.

Эти детали можно купить в магазине радиотоваров, или выпаять из старой ненужной техники.

В данной схеме транзисторы VT1 и VT2 формируют эмиттерный повторитель, благодаря которому сигнал от фотодатчика усиливается и оказывается достаточно мощным для размыкания электрической цепи. Благодаря диоду VD1 предотвращается течение обратного тока. А реле полностью заменяет транзисторный каскад, используемый в более сложных схемах.

Для сборки фотодатчика необходимо последовательно спаять ножки используемых элементов, или воспользоваться платой с контактами. Чтобы удостовериться в работоспособности изделия желательно проверить его на стенде с одной лампой. Дабы установить подходящую чувствительность прибора, необходимо впаять в схему резистор переменной величины. Изменяйте сопротивление резистора, пока прибор не начнёт подавать сигнал включения/выключения при правильном уровне освещённости (эксперименты можно проводить вечером при выключенных светильниках). Как только нужный уровень сопротивления будет найден, вместо регулируемого резистора надо впаять постоянный. В качестве корпуса для изделия можно использовать распределительную коробку для наружного монтажа электропроводки, только в ней надо сделать окошко для фоторезистора.

Поскольку реле позволяет использовать схему в сети 220В, подключать его можно так же, как покупное.

Видеоинструкция по изготовлению фотодатчика для диодного освещения

Настройка

Если вы купили фотосенсор готовым, понадобится отрегулировать его параметры, чтобы свет не включался слишком рано и не горел, когда на улице уже стало светло.

Заглянув под колпак фотосенсора легко заметить круглую ручку, поворотом которой устанавливается светочувствительность прибора. Для начала установить её в крайнее правое положение (обозначено значком минус). Это значит, что для включения освещения понадобится кромешная тьма. Подключите датчик к сети и во время, когда вам хотелось бы включить уличную подсветку откройте корпус и поворачивайте рычажок, пока сенсор не подаст сигнал включения. Оставьте рычажок в этом же положении и система всегда будет запускаться при таком же уровне освещения.

Поскольку свет, отражённый от снега, может приводить к слишком быстрому отключению света на зиму светочувствительность датчика стоит уменьшать, а весной снова увеличить по описанной схеме.

В более сложных фотореле с выносными датчиками также регулируется время отсрочки включения/выключения. Для изменения также нужно переключить соответствующий рычажок, только он поворачивается не плавно, а с одной позиции на другую. Позиции и рычажки подписаны прямо на корпусе, поэтому с настройкой проблем не возникнет.

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Стоит ли использовать фотореле на своём участке

Таблица достоинств и недостатков датчиков день-ночь

Удобство использования уличного освещения При неправильном монтаже может хаотично включать/выключать свет Экономит электроэнергию Для значительной экономии необходим прибор с датчиком движения/таймером и энергосберегающие лампы Срабатывает в 10 раз быстрее механического выключателя На практике всё равно приходится устанавливать отсрочку старта Увеличивает срок службы ламп в светильниках Эффект будет заметен только если до установки датчика освещение включали/выключали не менее 5 раз за вечер Прибор совместим со всеми видами ламп Для правильной работы необходимо тщательно подбирать устройство с запасом мощности

Люди, которые уже решились установить на своём участке фотореле, ни за что не откажутся от этого прибора. Ведь настраивать и подключать его нужно только один раз, а весь срок службы датчик день-ночь исправно включает свет тогда и там, где это удобно владельцу.

Оцените статью
Добавить комментарий
