Всем привет!) вроде дооолго не писал сюда))

был куплен — 5 метров уплотнителя лобового стекла от трактора мтз 82.1

масло М10ДМ — 10литров для двигателя

масло тад 17 — 20 литров для кпп и бортовых

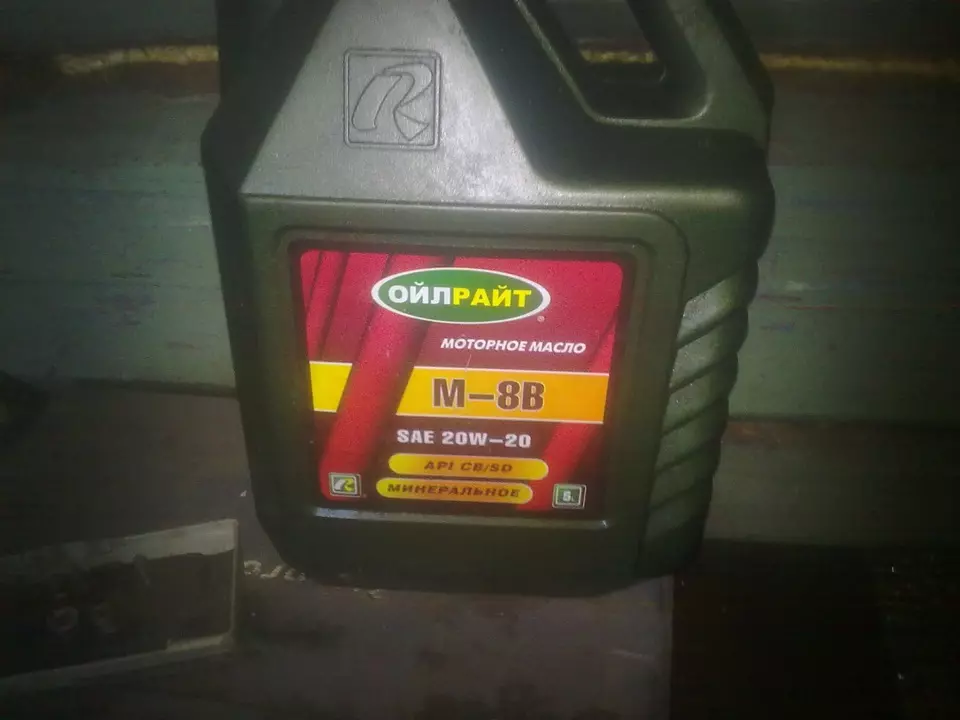

и масло м8в — 5литров для гидросистемы ( 4 литра в гараже было)

вышло около 3 тыч. руб))

потом делал крышку оконный проем для стекла ( так как их не было)

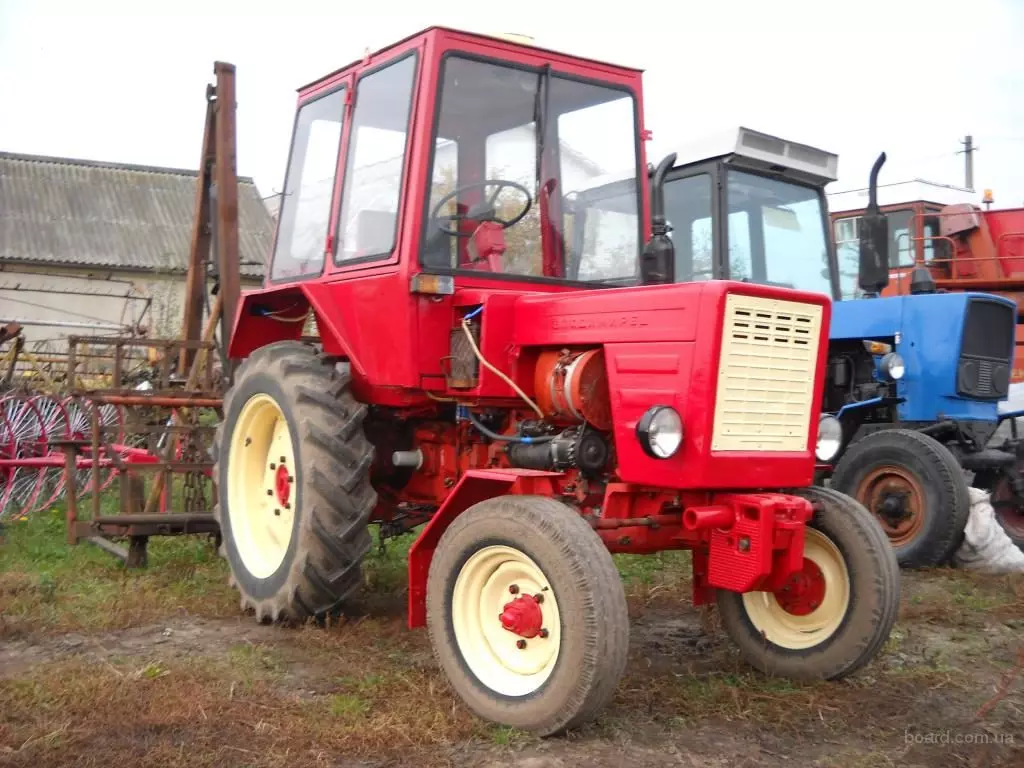

Т-25 — марка колёсного трактора, выпускающегося в различных модификациях и на различных заводах с 1966 года по настоящее время. Трактор предназначен для междурядной обработки пропашных культур, пахоты лёгких почв в садах и теплицах, для работы с косилкой, а также для мелких транспортных работ. Передние направляющие колёса уменьшенного диаметра. Привод только на задние колёса (4х2).

История создания

Решение о создании Владимирского тракторного завода, было принято в 1943 году, в разгар Великой Отечественной войны.

Строительство завода стало настоящим трудовым подвигом, в эти тяжелейшие для страны годы предстояло возвести не только сам завод, но и всю инфраструктуру, а также подготовить квалифицированные кадры!

В середине лета 1944 г. были готовы первые трактора «Универсал У-2″. К апрелю 1945 г. было собрано еще 500 машин, а 24 числа того же месяца состоялся торжественный митинг, на котором было принято решение считать этот день, днем рождения завода. Первый десяток лет, завод выпускал трактора «Универсал». Это были простые и дешевые машины с металлическими колесами и карбюраторным двигателем. Трактор Т-25 образца 1966 года В 1955 г. был создан новый трактор ДТ-24, на нем был установлен новый дизельный двигатель, а колеса обули в резиновые шины. Спустя год было выпущено 10 000 машин. Дальнейшей, значимой ступенью в развитии завода в 1958 г. стало начало массового производства нового Т-28 «Владимирец». Эта модель получила золотую медаль и была удостоена первой премии на всемирной выставке в Брюсселе. За все время было собрано более 250 тысяч этих машин. В 1972 году на ВТЗ с Харьковского завода переводят производство трактора Т-25, выпускавшегося в Харькове с 66 г., а уже через год ему на замену приходит полностью обновленный Т-25А, ставший визитной карточкой завода на многие годы! Именно Т-25А, а не его предшественник, считается базовой моделью для всех будущих модификаций.

Технические характеристики

Трактор Т-25 отличается простым устройством, что гарантирует его надежность и долговечность. Именно благодаря несложной конструкции, ремонт трактора может производиться в любых условиях.

1. Марка двигателя – Д21А1 Тяговый класс — 0,6 т.
2. Мощность двигателя (Дизель) – 19,5 (26,6) кВт (л.с.)
3. Количество передач вперед/назад – 8/6
4. Габариты трактора длина/ ширина/ высота мм. – 3180/1472/2477
5. Колея — 1200–1400 мм. Масса — 2020 кг.
6. Максимальная скорость – 21 км/ч.
7. Расход топлива г/кВт*ч – 223
8. Грузоподъемность – 600 кг.
9. Вал отбора мощности об/мин. – 540

Габаритные размеры

Изменяемые характеристики трактора повлияли и на его габаритные размеры. Длина трактора с грузом и гидронавесной системой при установке колес 9,5/32 составит 3110 мм. Если установить на технику покрышки 10,00/28, длина составит 3098 мм.

Ширина Т-25 с шинами 9,5/32 при минимальной колее составит 1370 мм. Если установить шины 10,00/28, ширина при минимально колее достигнет 1467 мм. Высота Т-25 по кабине любого вида с покрышками 9,5/38 равняется 2500 мм. С шинами 10,00/28 высота составит 2488 мм.

Ширина колеи передних колес регулируется в пределах 1200-1400 мм через каждые 10 см. Ширина колеи задних колес с шинами 9,5/32 регулируется в пределах 1100-1500 мм, с покрышками 10,00/28 — в пределах 1200-1480 мм.

Агротехнический просвет, измеряемый под тормозными рукавами, составит при высокой накладке:

• с использованием шин 9,5/32 — 657 мм;
• с установкой покрышек 10,00/28 — 645 мм.

При средней накладке дорожный просвет равен:

• с установкой шин 9,5/32 — 587 мм;
• с установкой шин 10,00/28 — 575 мм.

При низкой накладке дорожный просвет изменится до:

• 450 мм — с шинами 9,5/32;
• 438 мм — с шинами 10,00/28.

Конструкционная масса Т-25 (без груза и топлива) составит 1780+50 кг при установке покрышек 9,5/32, и 1820+50 кг при установке резины 10,00/28.

Эксплуатационная масса трактора, готового к использованию, составит 2020+50 кг с шинами 9,5/32 и 2060+50 кг с шинами 10,00/28.

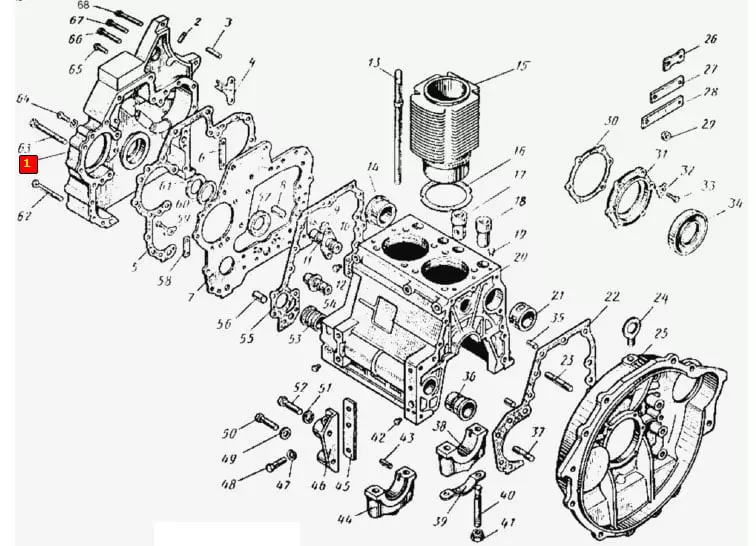

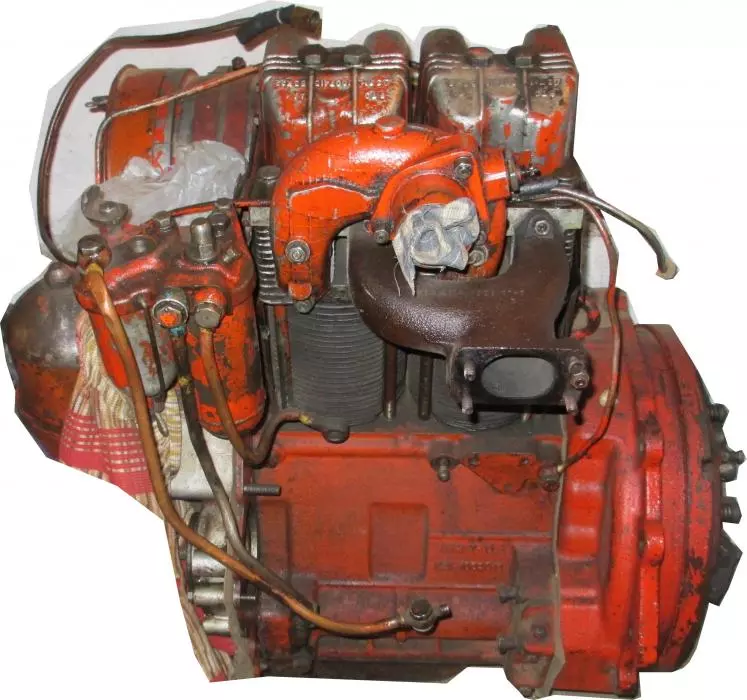

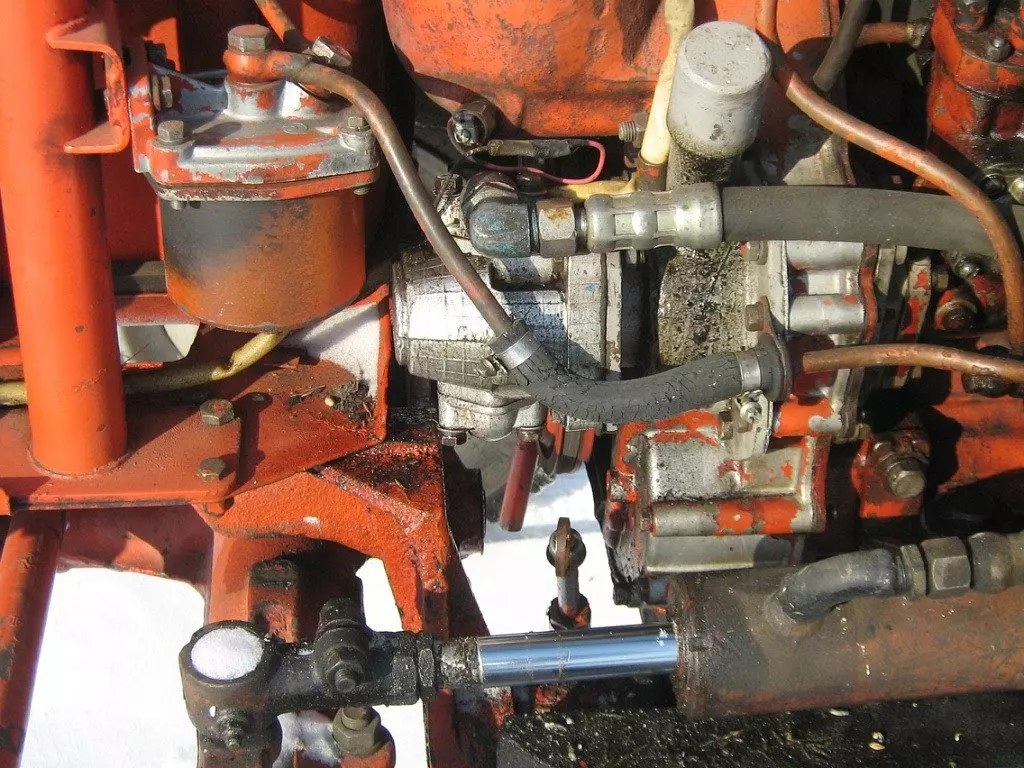

Двигатель

Надежная, проверенная временем, четырехтактная силовая установка, с воздушным охлаждением. Модельный ряд был разработан на Владимирском тракторном заводе. Существуют 2-х, 4-х, 6-и, цилиндровые модели, со многими унифицированными деталями. На Т-25 устанавливается двухцилиндровая модель Д21А1 мощностью 19,5 кВт (26 л.с.). Двигатель славится своей неприхотливостью к горюче-смазочным материалам, ремонтопригодностью и простотой конструкции. Также к особенностям конструкции относят двойную (под давлением и разбрызгиванием) систему смазки.

На прогретом двигателе давление масла должно составлять 1,5–3,5 кгс/см² на номинальных оборотах. Не рекомендуется длительная работа двигателя на холостом ходу.

Крепеж агрегата осуществлен на трех опорах. Две передние, эластичные, жестко крепятся к двигателю, расположены на полураме, на резиновых подушках. Задняя часть двигателя жестко крепится к соединительному корпусу трактора, фланцем картера маховика.

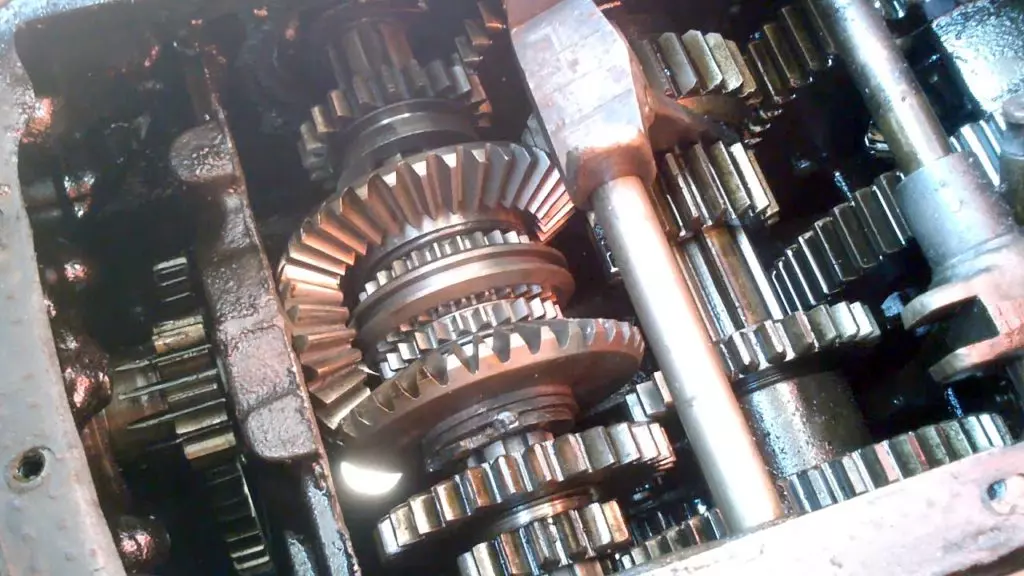

Коробка передач

Трактор Владимирец оснащен механической трансмиссией. КПП оснащена реверсом и удвоителем, благодаря этому машина имеет широкий диапазон скоростей, 8 вперед/6 назад. Такой набор передач позволяет трактору двигаться и выполнять различные работы на скорости от 1,5 до 21 км/ч. Сцепление сухое, однодисковое, постоянно замкнутое. Расположение валов поперечное. Все механизмы КПП размещаются в литом корпусе. В передней части корпуса, на двух шариковых подшипниках, расположен первичный вал, выполненный вместе с конической шестерней. Эта шестерня постоянно находится в зацеплении с коническими, ведомыми шестернями механизма реверса, сам же механизм располагается в средней части промежуточного вала. На промежуточном валу справа от механизма реверса, размещена подвижная шестерня 2/4 передач.

Слева на том же валу подвижная двойная шестерня 1/3 и 5/6 передач. Под главным и промежуточным валами, в нижней части корпуса, расположен привод заднего вала отбора мощности и узел пониженных передач.

На крышке трансмиссии устанавливается блокирующее устройство, его назначение не допускать переключения передач при неполном включении или выключении сцепления. Также устройство защищает шестерни от преждевременного износа и поломки зубьев.

К корпусу коробки передач крепится механизм задней навески, тормозные рукава и элементы рулевого управления трактора.

Ходовая система (подвеска)

Подвеска передний мост

• Ведущим на тракторе Т-25 я является задний мост, передний служит опорой для передней части трактора и обеспечивает изменение направления движения трактора с помощью рулевого управления. Передний мост машины состоит из тяг и рычагов рулевой трапеции, поворотных кулаков и осей, поперечного балансира и ступиц колес. Стальной балансир имеет приливы в своей средней части, в этих приливах зацементированы каленые, стальные втулки высокой прочности. Сквозь эти втулки проходит ось, которая крепится с помощью стяжного и конусного болта, в передней части полурамы, и выступает в роли оси качения моста. Шарнирное соединение позволяет переднему мосту, независимо от остова трактора и задних колес, повторять неровности поверхности. Приливы, выполненные в верхней части балансира, ограничивают углы качения, упираясь в крепление полурамы. На концах балансира в специальных разрезах, стяжными болтами закреплены поворотные кулаки. В каждом кулаке, для регулировки колеи по ширине, имеются четыре отверстия. Переставляя штифт в разные отверстия, изменяется ширина колеи моста.
• Задние ведущие колеса состоят из стального штампованного диска с ободом и шинами пониженного давления. Для хорошего сцепления колес с поверхностью, и самоочищения шин во время работы, покрышки снаружи оснащены протектором елочка. На обод одевается герметичная резиновая камера с воздушным вентилем и покрышка. Изнутри обод имеет шесть приваренных стоек, к которым с помощью болтов крепится диск. Диск выпуклой своей частью, крепится конусными болтами к фланцу оси заднего колеса. Развернув диск относительно фланца оси, а также разворот обода относительно диска, позволяет регулировать колею задних колес в пределах 1200–1500 мм.

Давление в шинах при выполнении работ в поле должно составлять 0,8–0,9 кг/см2, на транспортных работах 0,9–1,2 кг/см2.

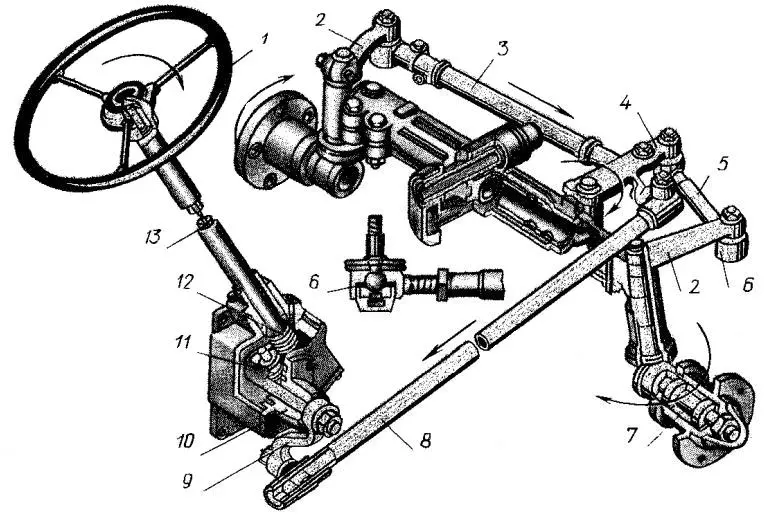

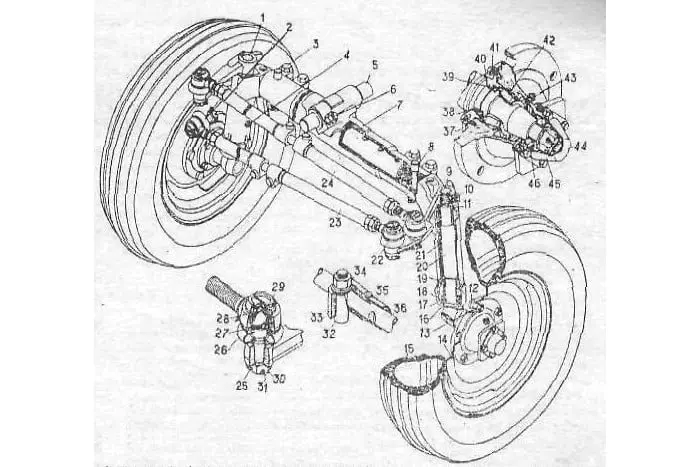

Рулевая система

1 — рулевое колесо;

3, 5 — поперечные тяги;

6 — шарнир; 7 — цапфа;

8 — продольная рулевая тяга;

9 — рулевая сошка;

13 — рулевой вал.

Предназначено рулевое управление для контроля движения трактора по заданной траектории. Основные элементы управления включают в себя рулевое колесо, наклонную колонку, две шестерни конические для перестановки рулевого колеса при работе задним ходом и червячного механизма. Образуется сварная рулевая колонка трубой, с приваренными к ней, фланцем снизу и верхним корпусом с обратной стороны. Фланец прикручен к корпусу рулевого механизма четырьмя болтами. Внутрь колонки помещен рулевой вал вращающийся на радиальном шариковом подшипнике. В верхней части вала, на шлицах, надето рулевое колесо и зажато гайкой. Нижняя часть рулевого вала соединяется с червячной шестерней механизма управления, который в свою очередь, входит в зацепление с роликом на валу сошки. А продольная рулевая тяга соединяет нижний край сошки непосредственно с рулевой трапецией переднего моста.

Допустимый люфт рулевого колеса может составлять до 15 градусов, если же это значение превышает 25 градусов, требуется регулировка или замена изношенных частей

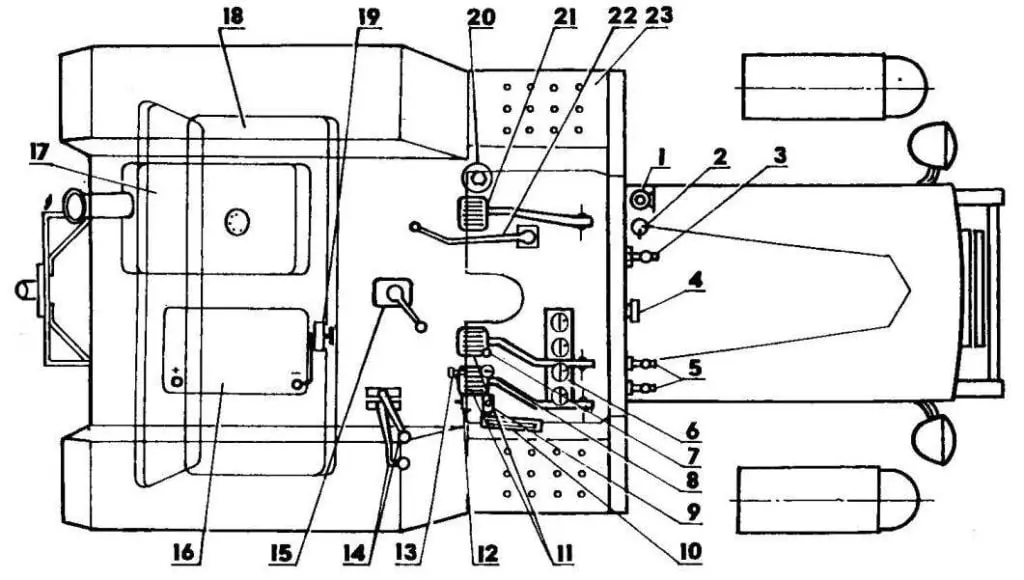

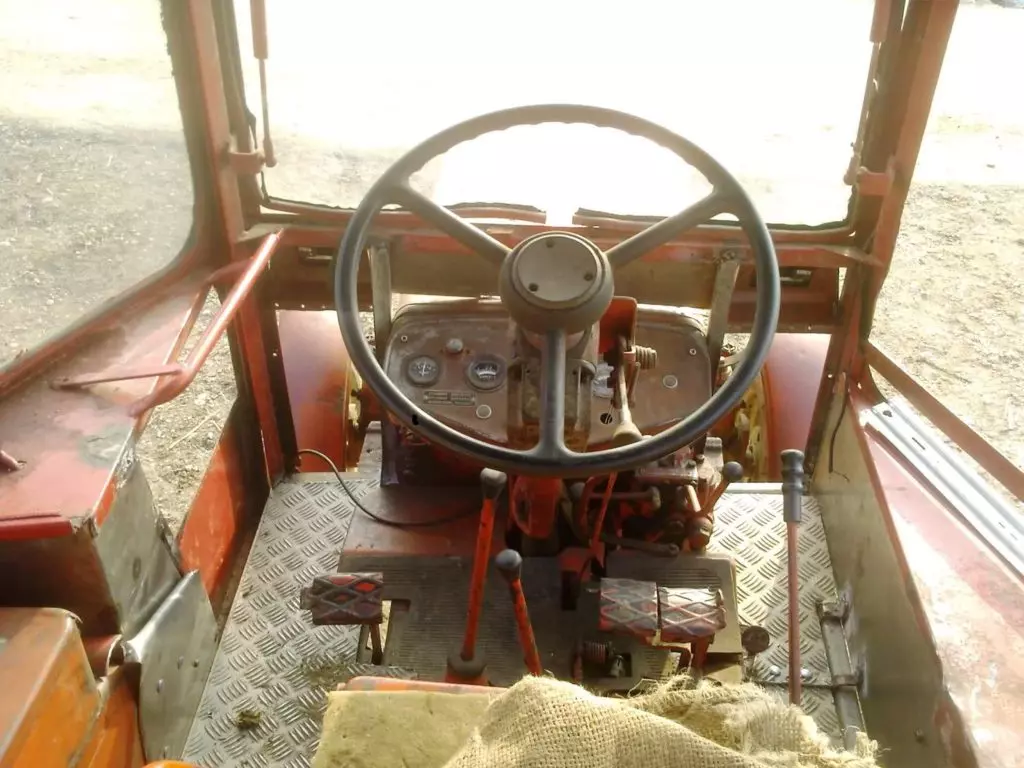

Устройство кабины

Выпускалась эта знаменитая машина в разных комплектациях. В базовой комплектации трактор комплектовался металлической, полностью остекленной кабиной, с отоплением от системы гидравлики и регулируемыми рулевой колонкой и сиденьем. Также выпускались модификации с тентом и с каркасом безопасности, обе эти модификации сохраняли возможность установки полноценной кабины.

1 — катушка зажигания; 2 — насос топливный; 3 — гидроцилиндр сцепления; 4 — реле-регулятор; 5 — гидроцилиндры тормозные главные; 6 — приборы контроля; 7 — лампа включения «массы» контрольная; 8 — замок зажигания; 9 — кнопка звукового сигнала; 10 — педаль «газа»; 11 — педали тормозные; 12 — замок включения стартера; 13 — включатель фар и габаритных фонарей; 14 — рычаги управления гидрораспределителем; 15 —рычаг КПП-2; 16 — аккумуляторная батарея; 17 — бак топливный; 18 — сиденье водителя; 19 — включатель батареи («масса»); 20 — пробка горловины гидробака (на полу); 21 — педаль сцепления; 22 — рычаг КПП-1; 23 — подножка.

Педали управления ножной подачей топлива, сцепления и тормоза имеют классическое расположение. Тормоза раздельные (правая и левая педаль) соединяются специальной планкой. Слева рядом с сиденьем педаль управлением дифференциалом. В середине и чуть левее установлен рычаг переключения передач и реверса. Табличка с рисунком положений рычагов, крепится на ящике с инструментами. Справа от сиденья находятся рычаг ручной подачи топлива и рукоятка управления валом отбора мощности. Справа от рулевой колонки два рычага управления гидравлической навеской, основного и выносного гидроцилиндра, каждый рычаг имеет четыре положения: верхнее, нейтральное, нижнее и плавающее.

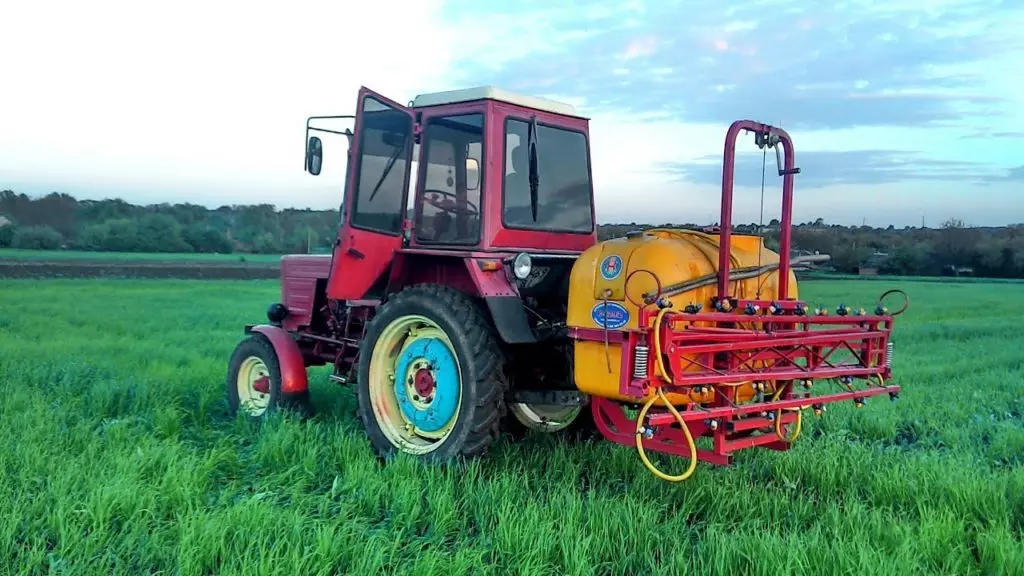

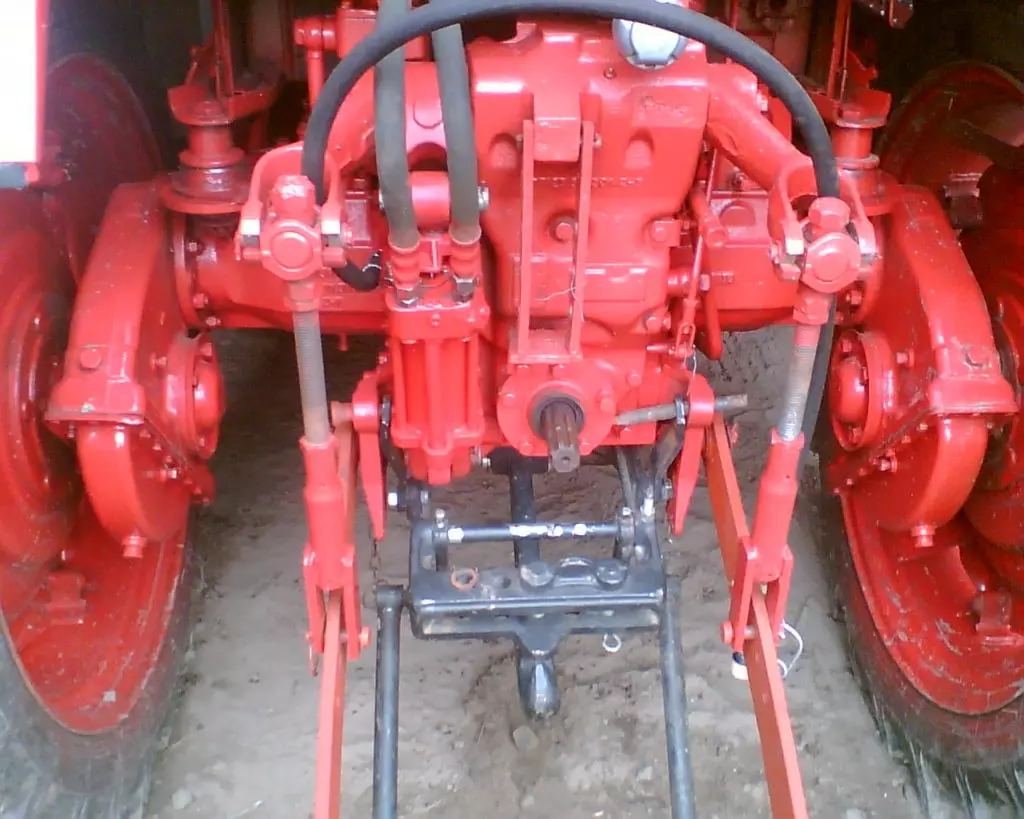

Устройство навесного оборудования

Механизм задней навески предназначен для присоединения к трактору различного навесного оборудования, а также дает возможность поднимать его для транспортировки и опускать в рабочее положение. Система навески трактора Т-25А имеет классическую трехточечную конструкцию. В состав конструкции входит: соединительные цепи, центральная тяга и две продольные тяги, одним концом крепятся к литым кронштейнам, которые прикручены к КПП трактора. Специальные раскосы соединяют продольные тяги с подъемными рычагами, эти рычаги, в свою очередь, получают усилие от силового цилиндра через подъемный вал. На свободный конец продольных и центральной тяги крепится непосредственно навесное оборудование.

Гидравлика

Назначение этой системы в обеспечении работы и управления гидравликой различного прицепного и навесного оборудования, а также для подъема и опускания механизма навески. Состоит система гидравлики из масляного бака, масляного насоса, одного или нескольких силовых цилиндров, гидрораспределителя и маслопроводов. Масляный шестеренчатый насос создает в системе давление, этот насос подает масло из бака в распределитель под высоким давлением. Дальше, в зависимости от положения золотника распределителя масло поступает в верхнюю или нижнюю полость гидроцилиндра, двигая поршень в нужную сторону.

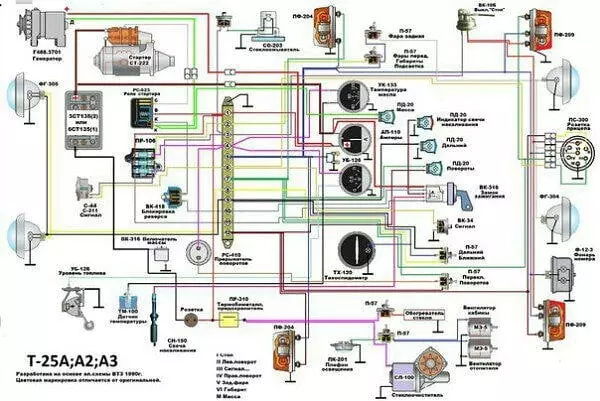

Электрооборудование

В машине применена однопроводная система проводки, выдающая напряжение 12 В. В качестве массы применяется металлический корпус. Система электрооборудования оснащается датчиками, выводящими в кабину водителя информацию о:

• давлении масла и его температуре;
• напряжении в системе электрооборудования;
• скорости и прочее.

Отличительной чертой тракторов Т-25 было наличие отопления в кабине водителя, которое запускалось от гидросистемы. В более современных модификациях отопитель запускался от системы смазки двигателя. Задумка была хорошей, но оказалась непродуманной. Отопитель работал не очень хорошо из-за того, что большой бак гидросистемы находился снаружи трактора, и тепло не поступало в кабину.

Этот досадный недостаток легко устранить, установив дополнительную трубку с двухпозиционным краном, которая соединить бак гидронавесной системы с выходом радиатора.

Современные модификации тракторов, созданные на основе Т-25, оснащаются более мощными моторами, гидрообъемным рулевым управлением, полным приводом и комфортабельной кабиной оператора.

Модификации

Т-25А

«Владимирец» прошел ряд модификаций. Во всех случаях изменения небыли значительными, вносились лишь небольшие изменения в конструкцию. Рассмотрим модельный ряд модификаций этого знаменитого трактора.

Т-25А2

В данной версии был снижен вес и стоимость трактора за счет замены полноценной кабины, на брезентовый тент. Это сделало затруднительным использование трактора в зимнее время, но как показала практика многих фермеров это ничуть не огорчило, так как использовалась машина в основном в теплое время года.

Т-25А3

В этом варианте, конструкторы проявили заботу о безопасности тракториста и добавили в конструкцию кабины прочный каркас. Каркас служил хорошей защитой для водителя в случае опрокидывания трактора. Также был немного доработан внешний вид «Владимирца».

Т-25К

Эта специфическая модернизация была спроектирована для междурядной обработки высоких сельскохозяйственных культур. Мощность силовой установки и функциональность трактора осталась без изменений, а вот агротехнический просвет был увеличен аж до 1500 мм а колея расширилась до 3050 мм.

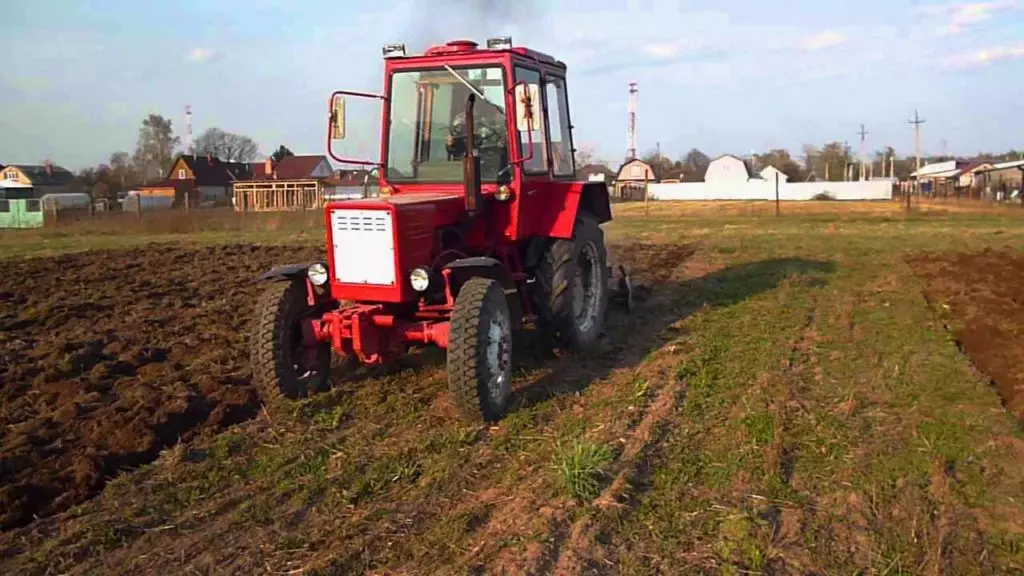

Эксплуатация

Как и все колесные тракторы небольших размеров, Т-25 изначально разрабатывался для сельскохозяйственных работ. В этой сфере трактор может применяться для:

• обработки почвы перед посевом;
• непосредственно посева;
• посадки овощных культур;
• ухода за посевами;
• междурядной обработки овощей и аналогичной работы в садах;
• уборки сена и прочих работ.

Универсальная машина получила распространение в других областях хозяйствования, благодаря ее слаженной работе в агрегате с множеством различных устройств, таких как плуг, фреза, культиватор и другие. Помимо этого трактор может применяться в качестве привода для стационарных машин и для такелажных работ. Задняя навеска трактора Т-25 позволяет использовать его для транспортировки грузов и буксировки техники. Для этого к трактору подсоединяют гидрокрюк, автоматическое сцепное устройство или прицепное устройство маятникового типа.

Тракторы Т-25 за все время выпуска удостоились множества наград, званий и даже орденов. Владимирский тракторный завод в годы существования СССР получил Орден Трудового Красного Знамени и Орден Октябрьской революции. Тракторы Т-25 были признаны лучшими машинами отрасли в 1977 году. В 1980-м продукция завода удостоилась международной премии «Золотой Меркурий». Сегодня Владимирский тракторный завод входит в крупный концерн «Тракторные заводы» и продолжает успешную деятельность. Сегодня с его мощностей сходят машины совместного с финской компанией Sampo Rosenlew производства. А тракторы Т-25 все еще остаются эталоном надежности и производительности, характерными для техники советских времен.

Тюнинг Т-25 является интересной и творческой задачей. Владельцы этого уникального и многофункционального изделия стремятся сделать его красивым, практичным и удобным. Тюнинг трактора можно провести в условиях домашней мастерской, не обращаясь к специалистам в автосервис. Работа своими руками позволит не только сэкономить немалую сумму денег, но и приятно провести свободное время, преображая технику снаружи и изнутри. Остановимся на направлениях, по которым проводится переделка отечественного трактора Т-25.

Внешняя переделка Т-25

В свое время изделие создавалось для выполнения различных сельскохозяйственных задач. При этом его внешнему виду уделялось минимальное внимание. За годы эксплуатации все детали утратили даже тот лоск, который наводился на предприятии изготовителе. Вполне понятно, что владельцы Т-25 тюнинг начинают именно с внешнего изменения трактора.

Пользуясь этими приспособлениями, можно внести во внешний вид трактора следующие изменения:

• Замена отдельных деталей кабины, крыльев, колесных дисков. Их изготавливают самостоятельно или приобретают в магазине. При необходимости проводится подгонка деталей. Значительно улучшают вид трактора передние и задние бамперы, изготовленные из толстых труб.
• Покраска кузова. Здесь существует множество решений. Основным правилом является соответствие раскраски требованиям ГИБДД. Трактор может быть покрашен в один или несколько цветов. Допускается нанесение аэрографии.
• Установка новой оптики. Это не только преобразит вид агрегата, но и повысит безопасность его движения по дороге. Машина оборудуется новыми фарами, стоп-сигналами и поворотными огнями. В допустимых пределах используется светодиодная лента.

При проведении внешней переделки агрегата необходимо соблюдать принцип разумной достаточности.

Излишнее увлечение яркими цветами может испортить вид трактора.

Тюнинг кабины трактора Т-25

Салон является тем местом, которое видно только оператору. Вполне понятно желание владельца сделать кабину не только удобной и комфортной, но и практичной.

Для этого выполняются такие манипуляции:

1. Обустройство звукоизоляции. Выполнить данное мероприятие можно с помощью современных материалов, которые наклеиваются на потолок, дверки и пол салона. Поверх изолятора накладывается велюр или искусственная кожа.
2. Замена кресла. Поскольку кабина Т-25 отличается небольшими размерами, то и кресло должно быть компактным. Его можно изготовить на заказ или приобрести бывшее в употреблении от легкового автомобиля. Целесообразно устанавливать кресло с рессорами, подлокотниками и механизмом регулировки.
3. Установка кондиционера. Используется портативное устройство, которое не займет много места. Целесообразно выбрать кондиционер, который работает в режиме обогрева и охлаждения.
4. Монтаж магнитолы. Лучше воспользоваться устройством с дистанционным управлением, чтобы не отвлекаться на настройки во время управления трактором. Колонки и сабвуфер нужно расположить правильно для создания качественного звучания.

Не помешает и дополнительная подсветка салона. Для этого используются светодиодные лампы и ленты.

Внутренняя переделка

Внутренний тюнинг затрагивает силовую установку, трансмиссию и частично шасси. Это довольно специфичные работы, которые можно выполнить, имея соответствующие навыки.

Варианты проведения внутреннего усовершенствования могут быть такими:

• Изменение параметров двигателя. Он может быть форсирован или заменен на более мощный от мини-трактора или легкового автомобиля. Сегодня есть возможность монтажа газовой установки, позволяющей значительно снизить расход топлива.
• Установка новых амортизаторов. Современные приспособления имеют механизм регулировки. Это позволяет настраивать амортизаторы в нужный режим работы. Кроме этого, трактор станет намного мягче на ходу, даже на ухабистой местности.
• Замена системы отвода выхлопных газов. Она скрыта от взора, но значительно улучшает условия управления агрегатом, так как поглощает практически все шумы от работающего мотора.
• Улучшение проходимости. Для этого проводится замена мостов или установка гусениц. Как правило, используются мосты от ГАЗ-66 и резинометаллические гусеницы. Расширение колесной базы значительно повышает устойчивость агрегата при движении по пересеченной местности.

Тюнинг мини-трактора можно проводить поэтапно, так как это довольно дорогостоящее и продолжительное по времени мероприятие. Следует трезво оценить свои финансовые возможности и способности.

“>
